Сеть абонентского доступа в ISDN.
В сети абонентского доступа узкополосной ISDN используются:
- ТЕ1 - специализированные терминалы ISDN - "терминальное оборудование типа "1", - это терминал ISDN поддерживающий базовый доступ;
- ТЕ2 - неспециализированные терминалы - “терминальное оборудование типа "2", не поддерживающее базовый доступ;
- АТА – аналоговый ТА;
- PBX – учрежденческая АТС;
- ТА – терминальный адаптер (модем) подключающий неспециализированные терминалы ISDN. Терминальный адаптер может быть автономным устройством или платой внутри ТЕ2. Если ТЕ2 является автономным устройством, то оно подключается к ТА через стандартный интерфейс R физического уровня;
- NТ (Network termination) – сетевое окончание или сетевой терминал. Бывает первого и второго типа;
- LT – линейный терминал, выполняет функции NT1 и является цифровым абонентским комплектом АТСЦ (ЦАК);
- ST – станционный терминал является коммутационным полем АТСЦ (КП).
- R , S , T , U – интерфейсы реализующие сеть абонентского доступа, или так называемый интерфейс "пользователь-сеть";
- интерфейс R – это интерфейс цифровых терминалов, с помощью которого они подключаются к терминальному адаптеру;
- интерфейс S – это четырехпроводная шина;
- интерфейс Т - обеспечивает взаимосвязь между NТ2 и NТ1, в настоящее время выпускается сетевое окончание 1, выполняющее функции NT1 и NT2;
- интерфейс U – это двухпроводная абонентская линия.
 |
Рисунок 3.2 – Структура САД ISDN
Станционный интерфейс V обеспечивает взаимосвязь линейного терминала со станционным терминалом.
Функции NT:
- подключение двухпроводной АЛ;
- обеспечение линейной сигнализации;
- синхронизация абонентской линии и абонентского терминала;
- управление;
- обеспечение питания терминала;
- слежение за блоками данных пользователя и сигнализации.
NT2:
- подключение четырех проводной шины S;
- обнаружение ошибок в блоках данных сигнализации;
- обеспечение маршрутизации.
По стандарту к одной АЛ сети ISDN может быть подключено до восьми терминалов.
4 Лекция 4 . Сети абонентского доступа ISDN . Технологии xDSL
Цель лекции: изучение студентами принципов построения и функционирования интерфейсов S и U в ISDN и видов технологий xDSL.
Содержание:
- организация доступов в ISDN (BRI, PRI);
- построение шины S;
- принципы функционирования интерфейса S. Структура цикла на интерфейсе S;
- интерфейс U;
- классификация технологий xDSL: симметричные и асимметричные.
Организация доступов в ISDN (BRI, PRI)
Интерфейс S – это четырехпроводная разводка внутри квартиры или офиса компании. Технически правильно называть интерфейс S интерфейсом S0 [5, 6]. S0 - это соединительная шина, через которую ISDN-совместимое оборудование может соединяться с основной ISDN станцией через стандартный разъём. Для учрежденческой станции S0-интерфейс - это точка, в которой учрежденческая станция соединяется с основной ISDN станцией. Длина шины S0 не должна превышать одного километра. По интерфейсу S0 в каждом из направлений информация передаётся со скоростью 192 кбит/с.
Интерфейс U – это двухпроводная АЛ длиной до 8 км, при диаметре жилы 0,6 мм или 4,2 км при диаметре жилы 0,4 мм (160 кбит/с), также называется интерфейсом Uk0.
Базовый доступ BRI реализуется на обоих интерфейсах S0 и Uk0. Только скорость работы BRI на этих интерфейсах различна:
Интерфейс Uk 0 - BRI ( BRA ) = 2 B + D + S = 2*64+16+16 = 160 кбит/с.
Интерфейс S0 - BRI (BRA) = 2B + D + S = 2*64+16+48 = 192 кбит / с .
Если линию ИКМ 30 использовать для обеспечения первичного доступа ISDN, то тогда временные интервалы с 1 по 15 и с 17 по 31 используются как пользовательские каналы, в то время как сигнальная информация передаётся, как обычно, во временном интервале 16. По аналогии с основным доступом временные интервалы с 1 по 15 и с 17 по 31 называются В-каналами (основные каналы с В1 по В31), в то время как временной интервал 16 рассматривается как D-канал. Звено ИКМ, работающее как первичный доступ с 30В+D, называется Uk2pm интерфейсом или Uk2m интерфейсом. Окончание линии со стороны абонента оформлено как сетевое окончание (NT), где интерфейс Uk2m трансформируется в S2m интерфейс. От NT до учрежденческой станции расстояние не должно превышать одного километра. Учрежденческая станция соединяется со станцией посредством S2рm интерфейса. При использовании учрежденческой станции S0-интерфейс выступает как шина для подключения терминального оборудования.
На интерфейсах S2рm и Uk2pm первичный доступ BRI:
PRI (PRA) = 30B + D + S = 30*64+64+64 = 2048 кбит / с .
Построение шины S. Согласно рекомендации ITU-Т I.430 шина S может быть выполнена в нескольких вариантах, представленных на рисунке 11.1: короткая пассивная шины S, "точка-точка", расширенная пассивная шины S [5, 7].
Принципы функционирования интерфейса S .

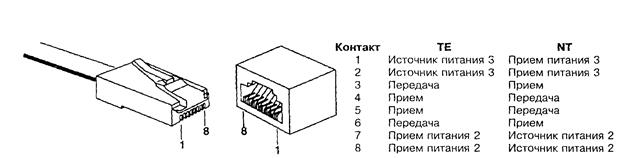

Конструктивно шина S представляет собой четырехпроводную кабельную линию с подключением терминалов к интерфейсу S через разъем RJ45 стандарта DIS 8877. Структура интерфейса и тип сигналов на контактах разъема представлены на рисунке 4.1 [7].
Рисунок 4.1 - Структура интерфейса S
Передача данных по шине S осуществляется со скоростью 192 кбит/с в виде фрейма длиной 48 бит и структурой цикла, определяемой рек. I.430, рисунок 4.2.
48 бит цикла организуются следующим образом:
- 16 бит на каждый B - канал;
- 4 бита на D - канал;
- 12 бит на синхронизацию и эхоподавление.

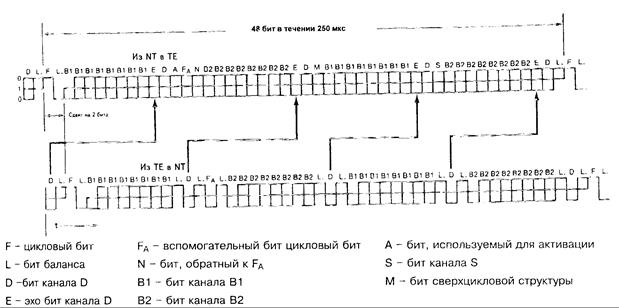

Рисунок 4.2 - Структура цикла интерфейса S
В интерфейс U питание постоянным напряжением от 90 до 120 В. Минимальным считается напряжение 30...40 В. Интерфейс U, использующий существующие абонентские кабели (в первую очередь витую пару), не является полностью стандартизированным. Для линейного кодирования в интерфейсе U могут применяться различные варианты линейных кодов: 2В1Q и 4В3Т; код Up0 является модификацией 2B1Q.
