5.4 Сурет– Ағымдарды бөлу әдісі – компенсация жаңғырығы
5.2 Кесте– VDSL жылдамдықтары
| VDSL типі | «Кіруші» жылдамдық, Мбит/с | «Шығушы» жылдамдық, Мбит/с |
| Асимметриялы | 51,84 | 6,48 |
| 38,88 | ||
| 29,16 | ||
| 25,92 | 3,24 | |
| 22,68 | ||
| 19,44 | ||
| 12,96 | 3,24 | |
| Симметриялы | 25,92 | - |
| 12,96 | - |
Асимметриялы VDSL әртүрлі облыстарда қолдану үшін жасалған: цифрлық телекөрсетілім, VoD талабы бойынша видео, қашықтықтық оқыту, телемедицина. Бұл жүйе телекөрсетілім үшін керекті жоғары дәлдікті (HDTV) 18 Мбит/с сигналдың өткізу жолағында береді. VDSL симметриялы технологиясы телеконсалтинг, видео конференция байланысы, жоғарыжылдамдықты талап ететін корпоративті ортада қолданылады. 5.5 суретте VDSL базалық архитектурасы көрсетілген.

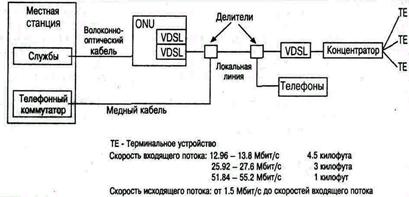

5.5 Сурет - VDSL архитектурасы
№6 д әріс. Сымсыз АҚЖ
Дәрістің мақсаты: сымсыз АҚЖ технологиясын студенттердің үйренуі.
Мазмұны:
- көптік қатынауды ұйымдастыру технологиясы;
- сымсыз қатынаудың стандарттары;
- Шектеулі радиоқатынау құрылу жүйесінің мысалы.
Көптік қатынауды ұйымдастыру технологиясы.
- FDMA (Frequency Division Multiple Access) – жиіліктік бөліну бойынша көптік қатынау. Бұл кезде белгілі бір жүйеге арналған спектр әртүрлі абоненттерден келетін арналық ақпарат тасымалы орындалатын жиілік жолақтарына бөлінеді. 6.1,а –сурет;
- TDMA (Time Division Multiple Access) – уақыттық бөліну бойынша көптік қатынау. Бұл кезде бөлінген жиілік жолағы белгілі бір қысқа уақыт аралығында арналық ақпаратты тасу үшін арналған, сондай-ақ келесі уақыт аралығында басқа абоненттен келетін ақпарат орындалады 6.1,б-сурет;
- CDMA (Code Division Multiple Access) –кодалық бөліну бойынша көптік қатынау. Бұл кезде абоненттерден келетін хабар шифрланады және бір уақытта беріледі. Бұл әдістің артықшылығы – ол ақпараттың құпиялылығында, бірақ бұл үшін өте енді жиіліктер жолағы қажет. Ал қазіргі таңда жиіліктер ресурстарымыз шектеулі болып табылады. 6.1, в-сурет.

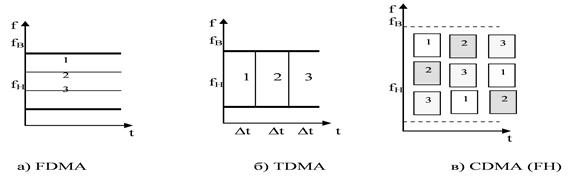

6.1 Сурет - Әр түрлі жүйелердегі көптік қатынау ұйымдастырылуы
