Индивидуальные задания по созданию чертежа детали

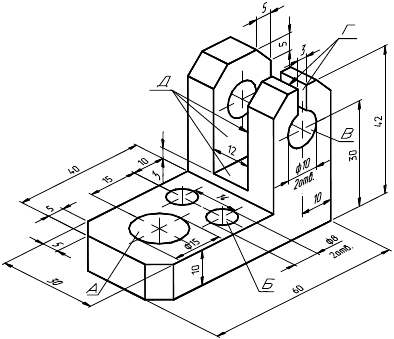

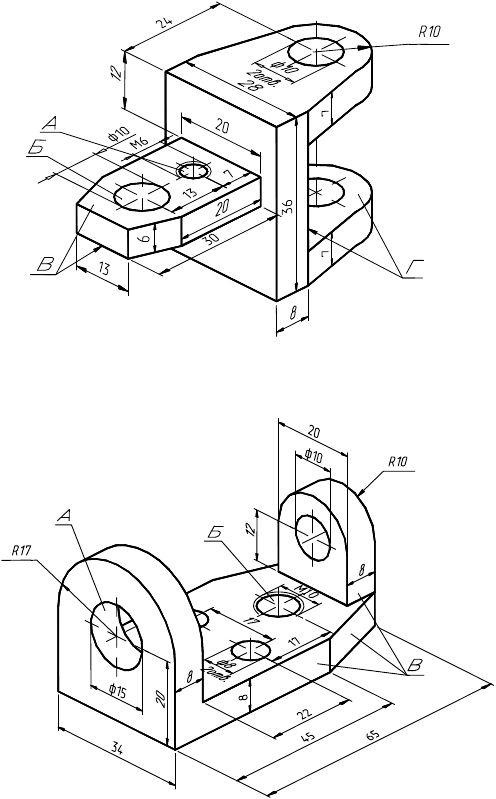

П.1.1 Выполните чертеж стойки, изготовленной из материала
«Сталь 30 ГОСТ 1050-88». Все отверстия сквозные.

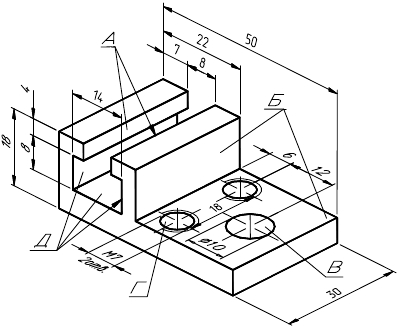

П.1.2. Выполните чертеж прихвата, изготовленного из материала
«Ст3 ГОСТ 380-05». Все отверстия сквозные.
86
|
|

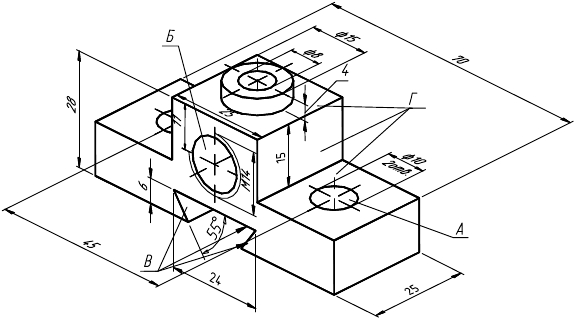

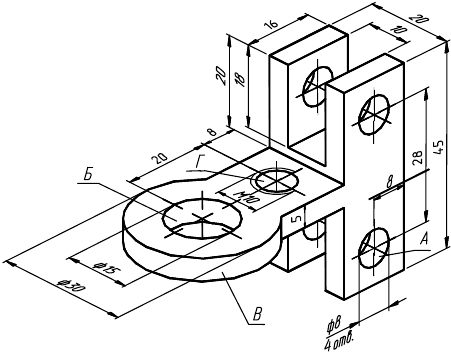

П.1.3. Выполните чертеж вилки, изготовленной из материала «Ст3
ГОСТ 380-05». Все отверстия сквозные.

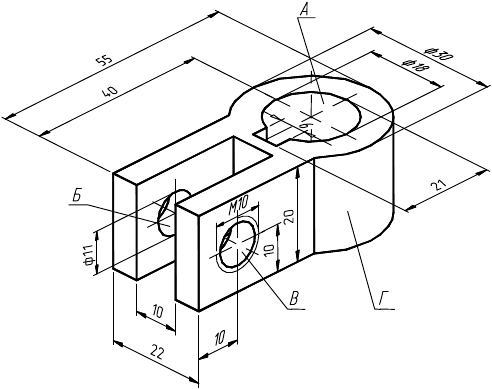

П.1.4. Выполните чертеж стойки, изготовленной из материала
«Сталь 35 ГОСТ 1050-88». Все отверстия сквозные.
87
|

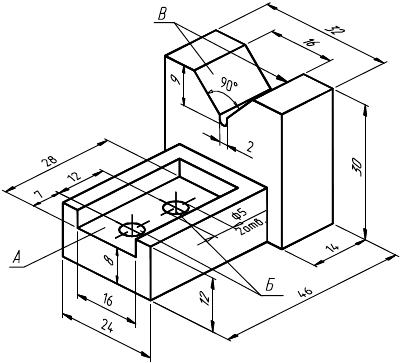

П.1.5. Выполните чертеж рычага, изготовленного из материала
«Ст3 ГОСТ 380-05» с двумя сквозными отверстиями.

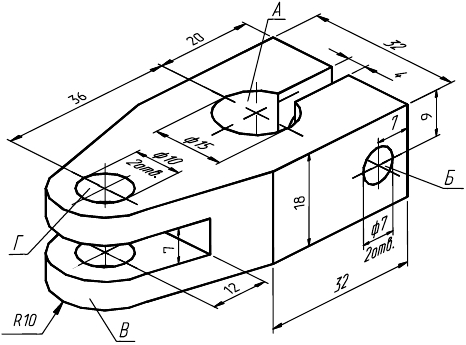

П.1.6. Выполните чертеж призмы, изготовленной из материала
«Сталь 45 ГОСТ 1050-88» с двумя сквозными отверстиями.
88
|
|

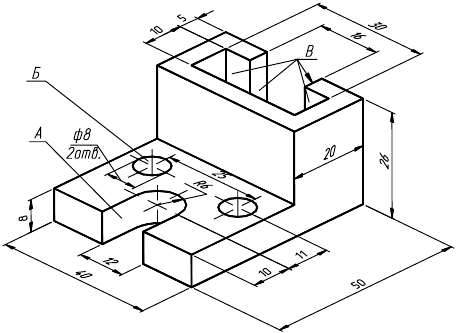

П. 1.7. Выполните чертеж подвески, изготовленной из материала
«Ст3 ГОСТ 380-05». Все отверстия сквозные.

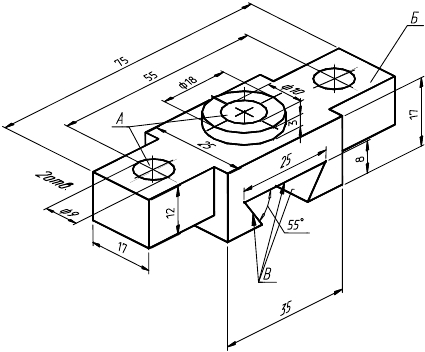

П. 1.8. Выполните чертеж ползуна, изготовленного из материала
«Сталь
30
ГОСТ
1050-88».
Все
отверстия
сквозные.
89
|
|
П.1.9.
Выполните
чертеж
корпуса
с
тремя
сквозными
отверстиями, изготовленного из материала «Ст3 ГОСТ 380-05».
П.1.10. Выполните чертеж хомута, изготовленного из материала
«Сталь 30 ГОСТ 1050-88». Все отверстия сквозные.
90
|
|
П.1.11. Выполните чертеж опоры, изготовленной из материала
«СЧ 15 ГОСТ 1412-85». Все отверстия сквозные.
П.1.12. Выполните чертеж вилки, изготовленной из материала
«Ст3 ГОСТ 380-05». Все отверстия сквозные.
91
|
|
