Выберите объекты: курсором выберите изометрическое
Выберите объекты: [Enter]
Изображать скрытые линии профиля на отдельном слое?: из
падающего меню выберите Да.
Проецировать линии профиля на плоскость?: из падающего меню
выберите Да.
78
|
|
|
|
|
Удалить касательные ребра?: из падающего меню выберите Да.
Отключите служебный слой «PH-∗∗∗», содержащий скрытые
линии.
«∗∗∗» - это метка видового слоя, которая содержит различные
для каждого файла сочетания цифр и букв.
Отключите слой «0», содержащий исходную твердотельную
модель детали, для просмотра линий созданного профиля.

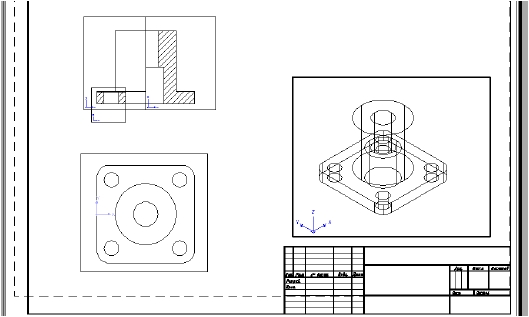

В результате должен получиться видовой экран с изометрическим
изображением детали, как показано на рис. 6.40.
Рис.6.40
е) Построение линии, ограничивающей местный разрез
Создадим новый слой
для построения линии обрыва.
Новому слою присвойте
имя ЛИНИЯ ОБРЫВА, цвет
линий – черный.
Отключите
слой
VPORTS ,
а
слой
ЛИНИЯ
ОБРЫВА установите текущим.
Отключение
слоя
VPORTS повлечет за собой
отключение
экранов.
рамок
видовых
Выполним построение
79
Рис.6.41
|
|
|
линии, ограничивающей местный разрез.
Перейдите в пространство листа, включив
в строке
состояния.

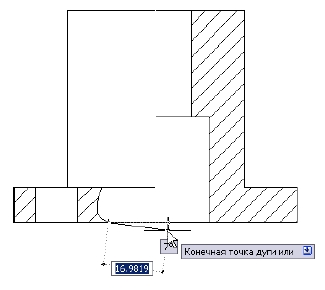

Используя Зумирование, команду Полилиния (ширина полилинии
0) и опцию Дуга, а также редактирование с использованием ручек, по
крайним точкам штриховки постройте полилинию, ограничивающую
местный разрез (рис.6.41).
Если вас не устраивает форма и положение построенной
полилинии, отредактируйте ее с помощью режима «ручек».
Используя команду Полилиния (ширина полилинии - 0.8) обвести
контуры детали.
ж) Построение осевых линий
Создадим новый слой для построения осевых линий. Новому
слою присвойте имя ОСЕВАЯ, цвет линий – желтый, тип линий –
осевая2, и установите его текущим.
Используя
Зумирование,
режим
ОРТО,
объектную привязку Середина и Центр, а также
редактирование с использованием режима «ручек»,
постройте на изображениях осевые линии, как
показано на рис. 6.42.
Если вас не устраивает длина штрихов
осевой линии, то отредактируйте ее, изменив
глобальный масштаб (рис.6.43.).
Рис.6.42
80
|
|
Рис.6.43
з) Нанесение размеров
Установим новый слой для нанесения размеров. Новому слою
присвойте имя РАЗМЕРЫ, цвет линий – зеленый, и установите его
текущим.
Создайте свой Размерный стиль в соответствии с требованиями
ГОСТ.
Используя объектную привязку Пересечение и Конточка и
режим ОРТО, нанесите размеры, как показано на рис. 6.7.
и) Заполнение основной надписи и дополнительной графы чертежа
Установите текущим слой ОСНОВНАЯ НАДПИСЬ.
Заполните в соответствии с ГОСТ основную надпись и
дополнительную графу.
В результате должен получиться чертеж детали, как показано на
рис.6.7.
81
|
к) Разрез пространственной модели
Для передачи внутренней формы модели аксонометрическое
изображение выполняют с пространственным разрезом, например,
удалением ближней к наблюдателю четверти модели.
Поскольку разрез приводит к изменению пространственной
модели, то перед его выполнением модель рекомендуется сохранить,
например, как копию модели или копию файла.
Для удаления части модели применим команду Редактировать→
3D операции→ Сечение
.
На панели инструментов ПСК выберите команду Начало
.
Новое начало координат <0, 0, 0>: используя объектную привязку
Центр
на панели инструментов Объектная привязка, выберите
середину нижнего цилиндрического отверстия (это центр вертикального
отверстия), направив ось Х вдоль основания.
Разрежем модель на четыре части плоскостями ZOX и ZOY
Укажите кнопку
, затем укажите на модель
Первая точка на режущей плоскости: нажмите клавишу↓ и
выберите опцию ZX
Точка на плоскости ZX0,0,0: наберите 0,0,0 (рис. 6.44)
