Вторая точка секущей плоскости: используя объектную привязку
Квадрант, выберите точку 2 (рис. 6.34).
Сторона
просмотра:
используя
объектную привязку Середина, выберите
середину нижней стороны вида сверху –
точку 3 (рис. 6.34).
Масштаб вида <1>: 1 [Enter]
Центр вида: включив режим Орто,
перекрестием укажите положение центра
разреза так, чтобы как можно точнее
совместить контур разреза с контуром
построенного вида спереди и нажмите
[Enter].
Первый
угол
видового
экрана:
перекрестием укажите точку рядом с
левым верхним углом местного разреза
(рис. 6.35).
Противоположный угол видового экрана :
укажите точку рядом с правым нижним
углом местного разреза (рис.6.35).
Имя вида: Местный [Enter] [Enter]
74

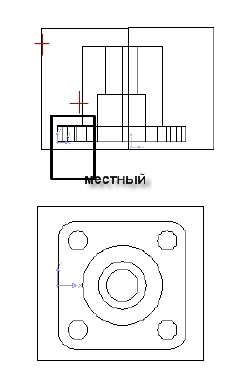

Рис.6.35
|
|
|
|
В результате должен получиться видовой экран с местным
разрезом, как показано на рис. 6. 35.
Если
местного
разреза
получилось
не
в
проекционной связи с изображением половины вида слева, выровняйте
его, используя команду MVSETUP, Горизонтальное выравнивание и
объектную привязку Конточка.
В результате
должны
получиться
три
видовых экрана
с
необходимыми изображениями
детали, как показано на рис.
6.36.
в) Нанесение и
редактирование штриховки на
разрезах
Нанесем штриховку на
фронтальный
разрезы.
и
местный
Перейдите в пространство
листа, включив в строке

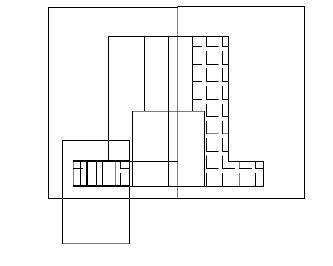

Рис.6.36
состояния.
На панели инструментов Рисование→ Моделирование→
Подготовка→
Чертеж твердого тела
.
Выберите
объекты:
прицелом
выберите
видовые
экраны
«Фронтальный», и «Местный».
Выберите объекты: [Enter]
В результате программа должна
заштриховать указанные изображения,
при этом тип штриховки выбирается
автоматически
по
умолчанию,
например как на рис.6.36.
Отредактируем штриховку в
соответствии с требованиями ГОСТ для
металлов и твердых сплавов.
Активизируйте видовой экран с
фронтальным разрезом.
В главном меню выберите
Редакт→ Объекты→ Штриховка.
75
Рис.6.37
|
|
|
|
Выберите объект штриховки: прицелом выберите штриховку
фронтальном разрезе.
В открывшемся диалоговом окне «Редактирование штриховки»
установите следующие параметры: Образец: ANSI31 ; Масштаб: 1.
Затем нажмите ОК.
