Выберите объекты: выберите курсором примитивы, которые
будут вычитаться (рис. 6.20) – это четыре цилиндра (3); ступенчатый
цилиндр (4), и нажмите [Enter].
В результате вычитания все твердотельные примитивы должны
образовать единый объект –
твердотельную модель детали, как
показано на рис. 6.20.
66
|
|
Рис.6.20
д) Подавление линий невидимого контура и тонирование
твердотельного объекта.
Скроем линии невидимого контура.
В главном меню выберите Вид→ Скрыть линии.
В
результате
подавления
линий
невидимого
контура
твердотельный объект должен принять вид, как показано на рис. 6.21.
Тонируем созданный твердотельный объект.
В главном меню выберите Вид→ Тонирование→ Визуализация .
Настройку дополнительных параметров можно провести выбрав
в главном меню Вид→ Тонирование→ Дополнительные параметры
визуализации.
В результате тонирования твердотельный объект должен принять
вид, как показано на рис.6. 22.
Рис.6.21
67
Рис.6.22
|
|
|
6.5 Соз д ание ч е р те ж а д е т ал и п о тв ер дотел ь ной м о д е л и
а) Создание формата чертежа
Установим необходимый формат листа.
Нажмите правой кнопкой мыши на закладке Лист1 (или Layoutl),
рис.6.23. В открывшемся контекстном меню выберите Диспетчер
параметров листов… (рис. 6.24).
В
открывшемся
диалоговом
окне
«Диспетчер
наборов
параметров листов» нажмите кнопку Редактировать.
В открывшемся диалоговом окне «Параметры листа» в поле
«Формат листа» установите ISO A3 (420.00297.00 мм), затем
нажмите ОК и Закрыть.
Рис. 6.23
Рис.6. 24
Удалим видовой экран, который программа создала по
умолчанию.

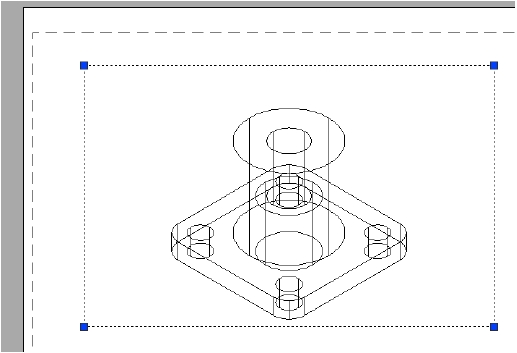

Курсором выделите созданный по умолчанию программой видовой
экран (рис. 6.25) и нажмите клавишу Delete.
Открываем панель «Слои». Создадим новый слой для основной
надписи.
Новому слою присвойте имя ОСНОВНАЯ НАДПИСЬ и установите
его текущим.
Вставим готовый шаблон горизонтально расположенного
формата А3, с рамкой, дополнительной графой и основной надписью.
В главном меню выберите Вставка→ Блок.
В отрывшемся диалоговом окне «Вставка блока», найдите файл
шаблона горизонтально расположенного формата А3, выделите его и
68
|
|
нажмите Открыть.
В диалоговом окне «Вставка блока» должны быть установлены
следующие параметры: Точка вставки: Указать на экране (отметить
галочкой). Затем нажмите ОК.
Программа вернет вас в пространство листа, где по мере
перемещения курсора, на экране будет перемещаться и вставляемый
шаблон формата.
Совместите внешние границы шаблона с границами листа и
щелкните левой кнопкой мыши.
Рис. 6.25
69
|
б) Создание видовых экранов с необходимыми видами и
разрезами детали
Проанализировав деталь, определяем, что чертеж
детали должен содержать: вид сверху; вид спереди
(главный вид) с фронтальным разрезом; и местный
разрез, расположенный на главном виде (рис.6. 7).
Создадим видовой экран с видом сверху.
Рис.6.26
На панели инструментов Рисование→ Моделирование→
Подготовка→ Вид
.
Из падающего меню «Задайте опцию» (рис. 6.26) выберите Пск
→ Мск.
Масштаб вида <1>: 1 [Enter]
Центр вида: в левой нижней четверти листа перекрестием укажите
произвольную точку, определяющую центр вида сверху.
