Центральная точка основания цилиндра или: 12,–28 [Enter]
Радиус основания цилиндра или: 6 [Enter]
Высота цилиндра или: 10 [Enter]
В результате внутри ящика-основания должен получиться один
вертикальный цилиндр.
Создадим массив копий созданного только что цилиндра.
На панели инструментов Редактирование выберите команду
Массив

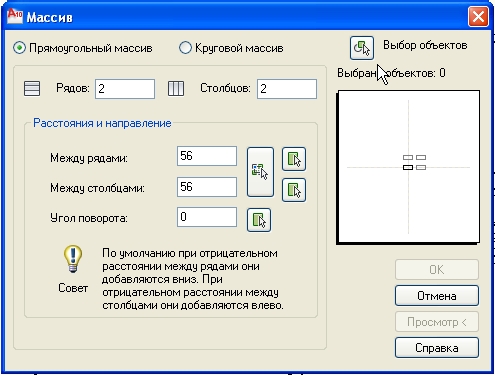

. В открывшемся диалоговом окне «Массив» (рис. 6.13)
установите следующие параметры:
Прямоугольный массив
Рядов: 2
Столбцов: 2
Расстояния и направление:
Между рядами:
56
Между
столбцами: 56
Угол поворота: 0
Затем нажмите на кнопку Выбор объектов (рис.6.13).
Выберите объекты: курсором выберите цилиндр.
Выберите объекты: [Enter]
Во вновь открывшемся диалоговом окне «Массив» нажмите ОК.
Рис.6.13
62
|
|
|

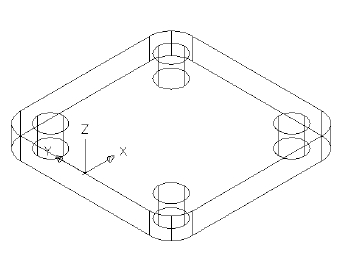

В результате в ящике-основании должны получиться четыре
цилиндра, как показано на рис. 6.14.
X
Рис.6.14
в) Создание вертикального цилиндра,
сопряженного с ящиком-основанием
Установим удобное для создания цилиндра положение ПСК.
На панели инструментов ПСК выберите команду Начало ПСК
.
Перенесем точку отсчета ПСК на середину верхнего ребра
ящика-основания.
Новое начало координат <0, 0, 0>: используя объектную привязку
Середина
, выберите середину верхнего ребра.
В результате начало координат и пиктограмма ПСК должны
переместиться на середину верхнего ребра ящика-основания, как
показано на рис. 6.15.
Рис.6.15
63
|
|
|
|
Изменим направление взгляда на объект.
В главном меню выберите Вид→ 3D виды→ Вид в плане→
Текущая ПСК.
Выполним построение цилиндра (рис.6. 16).
На панели инструментов Тела выберите команду Цилиндр
.
Центральная точка основания цилиндра или: 40,0,0 [Enter]
Радиус основания цилиндра или: 25 [Enter]
Высота цилиндра или:
50 [Enter]
Вернемся к предыдущей точке зрения, выбрав на панели
инструментов ВИД команду ЮЗ Изометрия
.
г) Создание ступенчатого цилиндра-отверстия в центре
вертикального цилиндра
Установим удобное для создания цилиндра положение ПСК.
На панели инструментов ПСК выберите команду Именованные
ПСК
. В открывшемся диалоговом окне «ПСК» укажите на закладку
