Именованные ПСК – управление пользовательской системой
координат при помощи диалогового окна;
53
|
|
|
|
Предыдущая ПСК – восстановление предыдущей ПСК;
МСК – совмещение текущей ПСК с мировой системой
координат;
Объект – задание ПСК на основе выбранного объекта;
ПСК на Грани – совмещение ПСК с гранью 3М тела;
ВИД – задание плоскости ху ПСК перпендикулярно
направлению взгляда, т.е. параллельно плоскости видового экрана.
Положение начала координат не изменяется;
НАЧАЛО – создание ПСК, параллельно текущей, но с новым
началом координат;
ZОСЬ – задание ПСК по положительному направлению оси z;
3ТОЧКИ
–
задание
новой
ПСК
по
точке
начала
и
положительным направлениям осей х и у;
Х – поворот текущей ПСК вокруг оси х;
Y – поворот текущей ПСК вокруг оси у;
Z – поворот текущей ПСК вокруг оси z;
ПРИМЕНИТЬ – применение текущей ПСК к выбранному
видовому экрану.

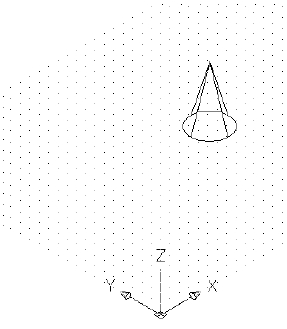

Пиктограмма ПСК представляет собой значок, который указывает
на положение текущей системы координат. AutoCAD размещает
пиктограмму мировой системы координат в левом нижнем углу
графической зоны. Она имеет знак +, если находится в начале
координат, и не содержит его, если начало координат находится вне
границ этой зоны.
6.2. П о с т р о е н и е т в е р д о т е л ь н ы х примитив ов
Простейшие фигуры, из которых строятся сложные трехмерные
объекты,
называют
твердотельными
примитивами.
AutoCAD
представляет базовый набор, который включает следующие формы:
54
|
|
|
|
|
|
|
|
|
|
|
|
|
ящик (параллелепипед, куб), клин, конус, цилиндр, шар, тор. Запускаем
команды из падающего меню Рисование→Моделирование или из
плавающей панели инструментов Моделирование. При создании
примитива его высота всегда направлена вдоль положительного
направления оси z текущей ПСК.
Команда ЯЩИК создает модель твердотельного ящика
(параллелепипед). Основание параллелепипеда всегда параллельно
плоскости ху текущей ПСК.
Вызовите команду построения параллелепипеда.
Возле курсора появится запрос команды:
Угол ящика или: Щелкните мышью по графическому полю
Угол ящика или: Откройте выпадающее меню нажатием клавиши
↓ на клавиатуре и выберите опцию Длина.
