МТЕКСТ: на панели инструментов Рисование, Многострочный текст.
Размещение текста задается прямоугольной областью, боковые
границы которой определяют ширину текста.
5.3. С о з д а ни е т е к с т о в ы х п о л е й в ш т ам пе ш аб л о н а
Для
создания
текстовых
полей
воспользуемся
чертежом,
созданным ранее. Любой чертеж имеет уникальное имя, масштаб,
фамилию разработчика и проверяющего, поэтому текстовые надписи
должны быть переменными и легко изменяться в создаваемом на основе
шаблона рисунке. Для этой цели используют текстовые поля.
Чтобы создать текстовые поля необходимо выполнить следующие
операции:
Открыть шаблон чертежа, воспользовавшись пунктом меню
Файл → Открыть.
47

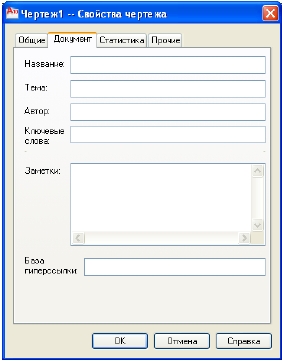

Рис. 5.4
Задайте содержание полей, воспользовавшись диалоговым
окном свойств рисунка, которое вызывается с помощью меню Файл
→ Свойства чертежа (рис 5.4).
Откройте вкладку Документ и введите информационный текст,
который будет изменяться в каждом из рисунков, создаваемом на
основе шаблона (Название, Тема, Автор).
Для добавления дополнительных полей, отсутствующих в
диалоговом окне свойств рисунка, перейдите на вкладку Прочие

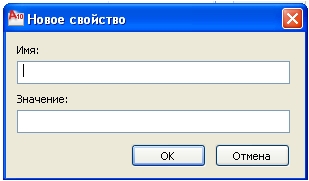

(рис 5.5). Щелкните на кнопку Добавить. В появившемся диалоговом
окне Новое свойство (рис 5.6) введите имя поля и его значение.
Нажмите кнопку ОК.
Рис. 5.5
48
|
|
Рис. 5.6
Выйдите из диалогового окна свойств рисунка щелчком на
кнопке ОК.
Вставку полей в шаблон рассмотрим на примере фамилии
разработчика чертежа.
Установить текущим созданный текстовый стиль.
Вызовите
команду
нанесения
однострочного
текста,
укажите точку вставки, высоту текста, угол поворота, нажимая
после каждого ввода с клавиатуры клавишу (Enter).
После появления около курсора окна для ввода текста
щелкните правую кнопку мыши и выберете в контекстном меню
пункт Вставить поле, как на рис.5.7.
В появившемся диалоговом окне
Поле:
из
Категории
полей
выбрать
Документ, а из списка Имена полей выбрать
строку
Автор.
Диалоговое
окно
с
выбранными полями показано на рис.5.8.
Для выхода из диалогового окна нажмите
кнопку ОК.
Для выхода из команды два раза

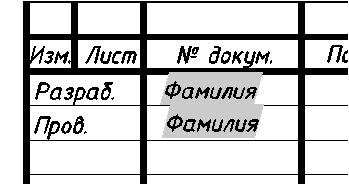

нажмите клавишу (Enter). В указанном месте
появится текстовое поле, отмеченное серым
фоном, как на рис. 5.9 (при выводе на бумагу
фон не печатается).
Рис. 5.7
49
|
|
Рис. 5.8
Рис. 5.9
Аналогичным образом вставляются и остальные текстовые
поля в шаблон основной надписи.
5.4. З ап о л н ен и е о с н о в н о й н а д п и с и и д о п о л н и т е л ь н о й г р а ф ы
Используем команду Формат - Текстовые стили.
Увеличиваем фрагмент изображения основной надписи.
Вписываем соответствующие строки. При выполнении этой части
50
|
|
работы пользуемся режимом ОРТО.
Заполните основную надпись.
Наименование детали - Стойка
Обозначение детали – КГГ1.734300.001
Материал – Ст3 ГОСТ 380-94
Рис. 5.10
Для
заполнения
дополнительной
графы
увеличиваем
необходимый фрагмент чертежа.
Команда ФОРМАТ - Текстовые стили, рис.5.10. Установите
флажок в строке Перевернутый и Справа налево.
При заполнении дополнительной графы не забывайте, что
начало текстовой строки находиться в правой части, а конец в левой.
51
|
ГЛАВА 6. Твердотельное моделирование
Создание чертежа детали в системе AutoCAD возможно двумя
основными путями . Первый , заключающийся в построении двумерных
эскизов, был рассмотрен в главе 3. Второй основан на построении
трехмерной модели, с помощью которой система AutoCAD строит
указанные пользователем виды автоматически. Создание трехмерных
моделей – трудоемкий процесс, но при этом по сравнению с
построением проекций на плоскости, но создание чертежа на основе
трехмерной модели детали имеет ряд преимуществ. Возможность
рассмотрения созданной модели из любой точки; автоматическую
генерацию
основных
и
дополнительных
видов
на
плоскости;
построения сечений разрезов на плоскости; подавления скрытых линий
и
реалистичного
тонирования;
редактирования
конфигурации
и
размеров детали; проверки взаимодействий и т. д.
6.1. Соз д ание р аб оч е го п р о с т р а н с т в а д л я т р е х м е р н о г о
моделирования
Средства AutoCAD по моделированию тел позволяет создавать
трехмерные объекты на основе базовых пространственных форм:
параллелепипедов, цилиндров, торов, шаров, клиньев, конусов. Из этих
форм путем их объединения, вычитания и пересечения стоятся более
сложные пространственные тела. Кроме того, тела можно строить,
сдвигая 2М объект вдоль заданного вектора или вращая его вокруг оси.
Дальнейшая модификация тел осуществляется путем сопряжения их
граней
и
снятия
фасок
и
выполнение
скруглений.
Возможно
редактирование граней, не требующее построения дополнительных
геометрических объектов и логических операций.
Рис. 6.1
52
|
Последовательность
настройки
среды
для
пространственных
построений
предусматривает
настройку
пространства
модели
и

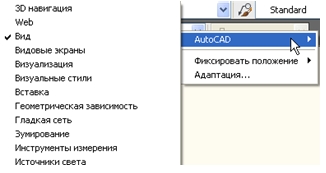

пространства листа. Установку необходимых панелей инструментов
производим при помощи контекстного меню (рис.6.1), щелкнув правой
кнопкой за пределами любой панели инструментов (на сером поле). В
открывшемся подменю выберите нужную панель инструментов.
главного меню и поставив галочку возле соответствующей строки.
При работе в пространстве используется декартовая система
координат, а направление осей определяется по правилу правой руки.
Значения координат точек указываются в мировой системе координат
(МСК) или в пользовательской системе координат (ПСК). При создании
нового рисунка по умолчанию текущей системой координат всегда
является МСК: ось X направлена горизонтально вдоль поверхности
экрана монитора, ось y вертикально, а ось z перпендикулярно плоскости
xy (рис.6.2)
Все
координаты
точек
объектов при вводе и выводе
определяются от начала текущей
ПСК. Пользовательскую систему
координат
можно
создать
из
главного
меню
Сервис→Новая
ПСК (рис. 6.2). Так же можно
выбрать ПСК из предложенного
списка,
если
воспользоваться
меню
Сервис→Ортогональные
ПСК. При работе с ПСК удобно
иметь
на
экране
панель
инструментов ПСК (рис.6.3).
Перечислим
операции,
выполняемые программой при
нажатии кнопок на данной панели.
Рис.6.2
Рис.6.3
ПСК – управление пользовательской системой координат;
