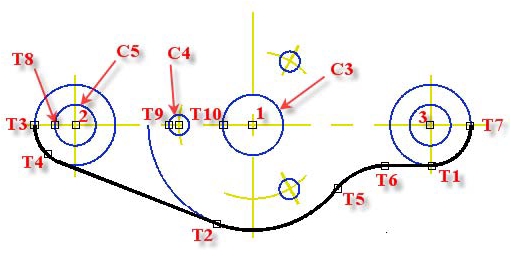

Выбираем из панели инструментов Объектная привязка пиктограмму
Пересечение, устанавливаем курсор в точке Т3,
нажимаем левую клавишу мыши.
Следующая точка или [Дуга/ Полуширина/ длИна/ Отменить/
Ширина]: из экранного меню, расположенного справа, или щелкните по
рабочему полю правой кнопкой мыши и выберите
Начальная ширина<0.000>:
Конечная ширина <0.8>:
0.8
Enter
Ширина
Следующая точка или [Дуга/ Полуширина/ длИна/ Отменить/
Ширина]:
Дуга
Конечная точка дуги или [Угол/Центр/Направление/…Ширина]:
Центр (в точке 2).
Конечная точка дуги или [Угол/Длина]: выбираем Объектная
привязка пиктограмму Конечная точка
, устанавливаем прицел в
точке Т4 и нажимаем левую клавишу мыши. Правой клавишей мыши
выберите Линейный, далее укажите на точку Т2 и нажимаем левую
клавишу мыши.
Следующая точка или [Дуга/ Полуширина/ длИна/ Отменить/
Ширина]:
Дуга
Конечная точка дуги или [Угол/Центр/Направление/…Ширина]:
Центр (в точке 1).
Конечная точка дуги или [Угол/Длина]: выбираем Объектная
35
|
|
|
|
привязка пиктограмму Конечная точка
, устанавливаем прицел в
точке Т5 и нажимаем левую клавишу мыши, после этого устанавливаем
прицел в точке Т6 и нажимаем левую клавишу мыши. Правой клавишей
мыши выберите Линейный, далее укажите на точку Т1 и нажимаем
левую клавишу мыши.
Следующая точка или [Дуга/ Полуширина/ длИна/ Отменить/
Ширина]:
Дуга
Конечная точка дуги или [Угол/Центр/Направление/…Ширина]:
Центр (в точке 3).
Конечная точка дуги или [Угол/Длина]: выбираем Объектная
привязка пиктограмму Конечная точка
, устанавливаем прицел в
точке Т7 и нажимаем левую клавишу мыши. Нажимаем Enter.
Обведите окружности С2, С3, С4, С5.
Команда
ПОЛИЛИНИЯ
Выбираем
Объектная
привязка
пиктограмму
Пересечение, устанавливаем курсор в точке Т10, нажимаем левую
клавишу мыши.
Следующая точка [Дуга/Полуширина/длИна/Отменить/Ширина]:
Дуга
Конечная точка дуги или [Угол/Центр/Направление/…Ширина]:
Центр
Центр: выбираем в Объектных привязках пиктограмму
Пересечение, курсор устанавливаем вначале в точке 1, для построения
окружности С3, в точке 4 для построения окружности С4 и в точке 2,
для построения окружности С5.
Конечная точка дуги или [Угол/Длина]: манипулируя мышью,
обводим три четвертых соответствующей окружности
Конечная точка дуги или [Угол/Длина]:
Замкнуть
Построим еще две окружности С4, используя команду
МАССИВ.
Производим зеркальное отображение
объекта (Т3-Т7) относительно горизонтальной оси.
обведенного
Постройте многоугольник
(см. рис. 3.13) Команда:
МНОГОУГОЛЬНИК (меню Рисование команда Многоугольник)
Число сторон <4>:
