130,190 [Enter] Следующая точка или: Установите курсор так, чтобы на
экране появилась горизонтальная линия, и введите значение
[Enter]
24
20
|
|
|
|
|
Следующая точка или: Установите курсор так, чтобы на
экране появилась вертикальная линия, и введите значение
20
[Enter]
Следующая точка или: Установите курсор так, чтобы на
экране появилась горизонтальная линия, и введите значение
[Enter]
20
Следующая точка или:
Замкнуть [Enter]
2. Редактировать фигуры, используя команды панели инструментов
Редактирование.
Отключите режим ОТС-ПОЛЯР.
Команда
КОПИРОВАТЬ
(меню
"Редакт"
⇒
"Копировать").

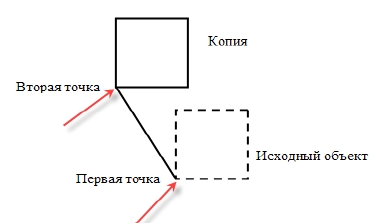

Команда: КОПИРОВАТЬ
Выберите все стороны первого левого квадрата. [Enter]
Базовая точка или: Укажите левый нижний угол или вершину
построенного квадрата.
Вторая точка илисчитать перемещением первую точку:
Укажите вторую точку [Enter]
Рис. 2.11
Если нужно создать несколько копий, то после запроса в
командной строке: Укажите вторую точку, следует указать точку,
где будет располагаться следующая копия. Для окончания команды
необходимо нажать клавишу [Enter].
Команда
ЗЕРКАЛО (меню "Редакт"⇒ "Зеркало").
Постройте зеркальное отображение треугольника.
25
|
|
|
|
Команда: ЗЕРКАЛО
Выберите объекты: Выделите объект при помощи рамки.
[Enter]
Первая точка оси отражения: Укажите первую точку оси
отражения как на рис. 2.12 и щелкнув левой кнопкой мыши.
Вторая точка оси отражения: Укажите вторую точку,
щелкнув левой кнопкой мыши.
Удалить исходные объекты?: Н [Enter]
Рис. 2.12
Команда
ПОВЕРНУТЬ
(меню
"Редакт"⇒
"Повернуть").
Выполните поворот одного из прямоугольников вокруг
вершины.
Команда: ПОВЕРНУТЬ
Выберите объекты: выберите объект с помощью рамки
[Enter]
Базовая точка: Укажите один из углов прямоугольника, рис.
2.13.
Угол поворота или: Укажите угол вводом с клавиатуры или с
помощью мыши укажите точку на экране.
Рис. 2.13
26
|
|
|
|
|
|
Команда
ПЕРЕНЕСТИ.
Самостоятельно перенесите прямоугольник или другой объект
с помощью команды ПЕРЕНЕСТИ на произвольное расстояние.
Запросы и действия этой команды похожи на команду
КОПИРОВАТЬ.
