Масштаб типа линии позволяет изменить размеры составляющих
элементов линии (штрихов, точек, пробелов между штрихами, звеньев
зигзагообразной линии и др.). По умолчанию масштаб типа линии равен
1. Изменение этого значения приведет к изменению размеров элементов
линии.

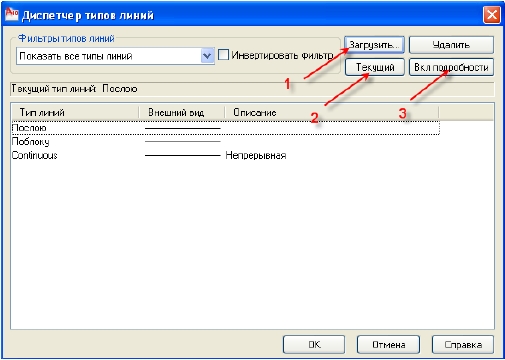

Получить доступ к значениям масштаба можно с помощью кнопки
Вкл подробности (рис. 2.9 эл.3).
2.6. Р е ж и м ы р и с о в а н и я
Для облегчения построений предусмотрен ряд опций, названный в
системе AutoCAD «режимами рисования». Кнопки режимов собраны в
отдельной строке (см. рис. 1.1, эл.11). Режим считается включенным,
если нажата соответствующая кнопка. Включение и выключение
кнопки режима осуществляется щелчком левой кнопки мыши.
19
|
К режимам рисования относятся:
Кнопка
ШАГОВАЯ
ПРИВЯЗКА
на
панели
«Режимы
рисования» или клавиша [F9] позволяет включать или выключать
режим привязки к точкам сетки с определенным настраиваемым шагом
или к угловой привязке.
Кнопка ОТОБРАЖЕНИЕ СЕТКИ
позволяет включать или
выключать
отображаемую
в
зоне
лимитов
сетку
из
точек
с
настраиваемым шагом. Эта сетка может отличаться от сетки,
используемой в режиме ШАГ (или клавиша [F7]).
Кнопка РЕЖИМ ОРТО
включает или выключает состояние
системы, при котором построение линий и прямолинейных отрезков
возможно лишь по вертикали или горизонтали (клавиша [F8]).
Кнопка ПОЛЯРНОЕ ОТСЛЕЖИВАНИЕ
является расширением
режима ОРТО на углы с некоторым настраиваемым шагом. Кнопка
включает или выключает режим полярного отслеживания (или клавиша
[F10]).
При
включении
режима
ОТС-ПОЛЯР
автоматически
выключается режим ОРТО, если он был включен и наоборот.
Кнопка ОБЪЕКТНАЯ ПРИВЯЗКА
позволяет включать или
выключать режим постоянного действия заданных функций объектной
привязки (или клавиша [F3]).
Кнопка ОБЪЕКТНОЕ ОТСЛЕЖИВАНИЕ
включает или
выключает режим объектного отслеживания. Эта опция расширяет и
дополняет возможности объектной привязки, облегчает выбор точек,
которые лежат на линиях отслеживания, проходящих через характерные
точки объектов. Захваченная точка помечается (+). Одновременно
может быть захвачено до семи точек рисунка. После захвата точки по
мере передвижения курсора появляются вертикальные, горизонтальные
или полярные линии отслеживания, проходящие через данную точку
(или клавиша [F11]).
Кнопка ДИНАМИЧЕСКИЙ ВВОД
включает или выключает
режим динамического отображения ввода. Если режим выключен, то
вводимые или указываемые значения видны только в командной строке
(или клавиша [F12]).
Кнопка ВЕС
включает или выключает режим отображения
весов элементов чертежа. «Вес» – это ширина, с которой линия будет
выводиться на плоттер.
Кнопка
МОДЕЛЬ
позволяет
переключаться
между
пространствами модели и листа.
20
|
|
|
|
|
|
|
|
|
Настройка параметров режимов рисования осуществляется с
помощью команды РЕЖИМРИС, открывающей диалоговое окно
Режимы рисования. Или через меню «Сервис» → «Режимы рисования»,
а также с помощью пункта Настройка контекстного меню одной из
кнопок режимов (кроме ОРТО, ВЕС, МОДЕЛЬ).
2.7. У п р а в л е н и е п р о с м о т р о м ч е р т е ж а
При работе с чертежом постоянно приходится изменять окно
просмотра, для того чтобы рассмотреть необходимые элементы. Этой
цели служат полосы прокрутки графического экрана и расположенные в
стандартной панели инструментов кнопки
.
Кнопка
(Панорамирование в реальном времени). Эта команда
перемещает границы видимой на экране части чертежа в любом
направлении без изменения масштаба чертежа. Кроме кнопки она
может быть вызвана при помощи контекстного меню или нажав и
покрутив
колесико
мыши.
Для
выхода
из
команды
можно
воспользоваться клавишами [Esc], [Enter].
Кнопка
(Зумирование
в
реальном
времени)
выполняет
ЗУМИРОВАНИЕ
(изменение
масштаба
отображения
чертежа
с
сохранением центра изображения). Окончание команды нажатие
клавиши [Esc], [Enter] или правой кнопки мыши.
Групповая кнопка
(Зумирование рамкой) содержит панель с
кнопками команды ПОКАЗАТЬ (управляет границами и масштабом
отображаемой части чертежа). Если щелкнуть по групповой кнопке и
подержать, то откроется панель инструментов Зумирование.
21
|
|
|
|
|
|

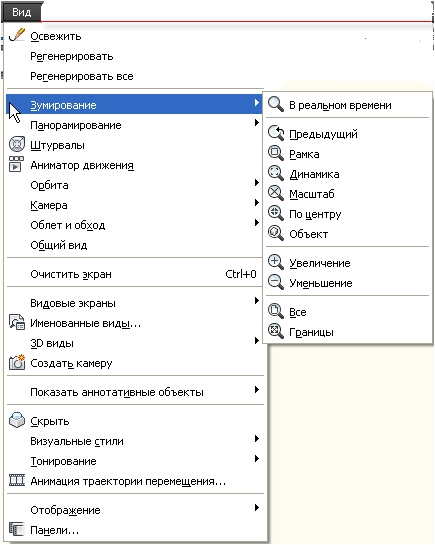

Рис. 2.10
Эта панель содержит следующие кнопки:
Зумирование рамкой. После вызова этой опции AutoCAD
запрашивает в командной строке два угла (две угловых точки) для
задания прямоугольной зоны в видимой части рисунка, которая будет
увеличена до размеров всего графического экрана.
Зумирование в динамике. Опция позволяет изменять масштаб
не
видимых
в
данный
момент
фрагментов
чертежа
без
использования опции Все (то есть, не видя целый чертеж).
Зумирование с заданием масштаба. Опция запрашивает в
командной строке ввод масштаба в виде числа с возможным
окончанием Х или ХР. Размер окна выбирается исходя из масштаба,
введенного пользователем.
22
|
|
|
|
Зумирование с заданием центра. Сначала запрашивается в
командной строке точка центра будущего окна, а затем его
вертикальный размер, который задается двумя точками, чтобы
увеличить центральную часть плана.
