2. Из этого дескриптора извлекается номер соответствующей физической страницы — n.
3. К номеру физической страницы присоединяется смещение s (младшие разряды виртуального адреса).
Типичная машинная инструкция требует 3-4 обращений к памяти (выборка команды, извлечение операндов, запись результата). И при каждом обращении происходит либо преобразование виртуального адреса в физический, либо обработка страничного прерывания. Время выполнения этих операций в значительной степени влияет на общую производительность вычислительной системы, поэтому столь большое внимание разработчиков уделяется оптимизации виртуальной памяти.

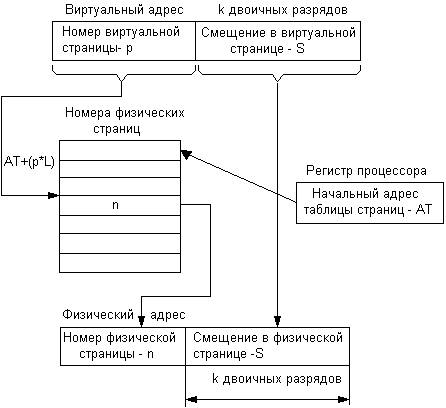

Рис. 5.15. Схема преобразования виртуального адреса в физический при страничной организации памяти
Именно для уменьшения времени преобразования адресов во всех процессорах предусмотрен аппаратный механизм получения физического адреса по виртуальному. С той же целью размер страницы выбирается равным степени двойки, благодаря чему двоичная запись адреса легко разделяется на номер страницы и смещение, и в результате в процедуре преобразования адресов более длительная операция сложения заменяется операцией присоединения (конкатенации). Используются и другие способы ускорения преобразования, такие, например, как кэширование таблицы страниц — хранение наиболее активно используемых записей в быстродействующих запоминающих устройствах, в частности в регистрах процессора.
Другим важным фактором, влияющим на производительность системы, является частота страничных прерываний, на которую, в свою очередь, влияют размер страницы и принятые в данной системе правила выбора страниц для выгрузки и загрузки. При неправильно выбранной стратегии замещения страниц могут возникать ситуации, когда система тратит большую часть времени впустую, на подкачку страниц из оперативной памяти на диск и обратно.
При выборе страницы на выгрузку могут быть использованы различные критерии, смысл которых сводится к одному: на диск выталкивается страница, к которой в будущем начиная с данного момента дольше всего не будет обращений. Поскольку точно предсказать ход вычислительного процесса невозможно, то невозможно точно определить страницу, подлежащую выгрузке. В таких условиях решение принимается на основе неких эмпирических критериев, часто основывающихся на предположении об инерционности вычислительного процесса. Так, например, из того, что страница не использовалась долгое время, делается вывод о том, что она, скорее всего, не будет использоваться и в ближайшее время. Однако привлечение критериев такого рода не исключает ситуаций, когда сразу после выгрузки страницы к ней происходит обращение и она снова должна быть загружена в память. Вероятность таких «напрасных» перемещений настолько велика, что в некоторых реализациях виртуальной памяти вообще отказываются от количественных критериев и предпочитают случайный выбор, при котором на диск выгружается первая попавшаяся страница. Возникающее при этом некоторое увеличение интенсивности страничного обмена компенсируется снижением вычислительных затрат на поддержание и анализ критерия выборки страниц на выгрузку.
Наиболее популярным критерием выбора страницы на выгрузку является число обращений к ней за последний период времени. Вычисление этого критерия происходит следующим образом. Операционная система ведет для каждой страницы программный счетчик. Значения счетчиков определяются значениями признаков доступа. Всякий раз, когда происходит обращение к какой-либо странице, процессор устанавливает в единицу признак доступа в относящейся к данной странице записи таблицы страниц. ОС периодически просматривает признаки доступа всех страниц во всех существующих в данный момент записях таблицы страниц. Если какой-либо признак оказывается равным 1 (было обращение), то система сбрасывает его в 0, увеличивая при этом на единицу значение связанного с этой страницей счетчика обращений. Когда возникает необходимость удалить какую-либо страницу из памяти, ОС находит страницу, счетчик обращений которой имеет наименьшее значение. Для того чтобы критерий учитывал интенсивность обращений за последний период, ОС с соответствующей периодичностью обнуляет все счетчики.
Интенсивность страничного обмена может быть также снижена в результате так называемой упреждающей загрузки, в соответствии с которой при возникновении страничного прерывания в память загружается не одна страница, содержащая адрес обращения, а сразу несколько прилегающих к ней страниц. Здесь используется эмпирическое правило: если обращение произошло по некоторому адресу, то велика вероятность того, что следующие обращения произойдут по соседним адресам.
Другим важным резервом повышения производительности системы является правильный выбор размера страницы. Каким же должен быть оптимальный размер страницы? С одной стороны, чтобы уменьшить частоту страничных прерываний, следовало бы увеличивать размер страницы. С другой стороны, если страница велика, то велика и фиктивная область в последней виртуальной странице каждого процесса. Если учесть, что в среднем в каждом процессе фиктивная область составляет половину страницы, то в сумме при большом объеме страницы потери могут составить существенную величину. Из приведенных соображений еледует, что выбор размера страницы является сложной оптимизационной задачей, требующей учета многих факторов. На практике же разработчики ОС и процессоров ограничиваются неким рациональным решением, пригодным для широкого класса вычислительных систем. Типичный размер страницы составляет несколько килобайт, например, наиболее распространенные процессоры х86 и Pentium компании Intel, а также операционные системы, устанавливаемые на этих процессорах, поддерживают страницы размером 4096 байт (4 Кбайт)1.
1 Процессор Pentium позволяет использовать также страницы размером до 4 Мбайт одно- ' временно со страницами объемом 4 Кбайт.
Размер страницы влияет также на количество записей в таблицах страниц. Чем меньше страница, тем более объемными являются таблицы страниц процессов и тем больше места они занимают в памяти. Учитывая, что в современных процессорах максимальный объем виртуального адресного пространства процесса, как правило, не меньше 4 Гбайт (232), то при размере страницы 4 Кбайт (212) и длине записи 4 байта для хранения таблицы страниц может потребоваться 4 Мбайт памяти! Выходом в такой ситуации является хранение в памяти только той части таблицы страниц, которая активно используется в данный период времени — так как сама таблица страниц хранится в таких же страницах физической памяти, что и описываемые ею страницы, то принципиально возможно временно вытеснять часть таблицы страниц из оперативной памяти.
Именно такой результат может быть достигнут путем более сложной структуризации виртуального адресного пространства, при котором все множество виртуальных адресов процесса делится на разделы, а разделы делятся на страницы (рис. 5.16). Все страницы имеют одинаковый размер, а разделы содержат одинаковое количество страниц. Если размер страницы и количество страниц в разделе выбрать равными степени двойки (2k и 2" соответственно), то принадлежность виртуального адреса к разделу и странице, а также смещение внутри страницы можно определить очень просто: младшие k двоичных разрядов дают смещение, следующие п разрядов представляют собой номер виртуальной страницы, а оставшиеся старшие разряды (обозначим их количество т) содержат номер раздела.
Для каждого раздела строится собственная таблица страниц. Количество дескрипторов в таблице и их размер подбираются такими, чтобы объем таблицы оказался равным объему страницы. Например, в процессоре Pentium при размере страницы 4 Кбайт длина дескриптора страницы составляет 4 байта и количество записей в таблице страниц, помещающейся на страницу, равняется соответственно 1024. Каждая таблица страниц описывается дескриптором, структура которого полностью совпадает со структурой дескриптора обычной страницы. Эти дескрипторы сведены в таблицу разделов, называемую также каталогом страниц. Физический адрес таблицы разделов активного процесса содержится в специальном регистре процессора и поэтому всегда известен операционной системе. Страница, содержащая таблицу разделов, никогда не выгружается из памяти, в противном случае работа виртуальной памяти была бы невозможна.
Выгрузка страниц с таблицами страниц позволяет сэкономить память, но при этом приводит к дополнительным временным затратам при получении физического адреса. Действительно, может случиться так, что та таблица страниц, которая содержит нужный дескриптор, в данный момент выгружена на диск, тогда процесс преобразования адреса приостанавливается до тех пор, пока требуемая страница не будет снова загружена в память. Для уменьшения вероятности отсутствия страницы в памяти используются различные приемы, основным из которых является кэширование.

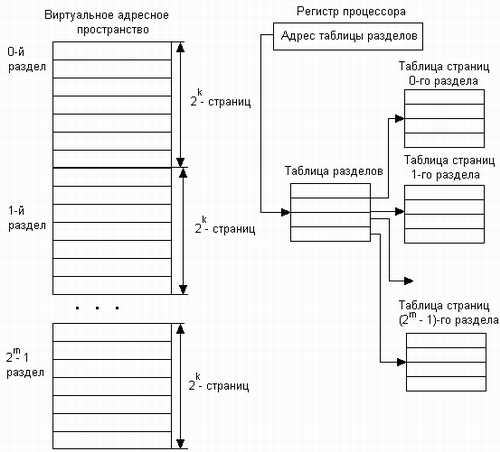

Рис. 5.16. Структура виртуального адресного пространства с разделами
Проследим более подробно схему преобразования адресов для случая двухуровневой структуризации виртуального адресного пространства (рис. 5.17).:
1. Путем отбрасывания k+n младших разрядов в виртуальном адресе определяется номер раздела, к которому принадлежит данный виртуальный адрес.
2. По этому номеру из таблицы разделов извлекается дескриптор соответствующей таблицы страниц. Проверяется, находится ли данная таблица страниц в памяти. Если нет, происходит страничное прерывание и система загружает нужную страницу с диска.
3. Далее из этой таблицы страниц извлекается дескриптор виртуальной страницы, номер которой содержится в средних п разрядах преобразуемого виртуального адреса. Снова выполняется проверка наличия данной страницы в памяти и при необходимости ее загрузка.
4. Из дескриптора определяется номер (базовый адрес) физической страницы, в которую загружена данная виртуальная страница. К номеру физической страницы пристыковывается смещение, взятое из k младших разрядов виртуального адреса. В результате получается искомый физический адрес.

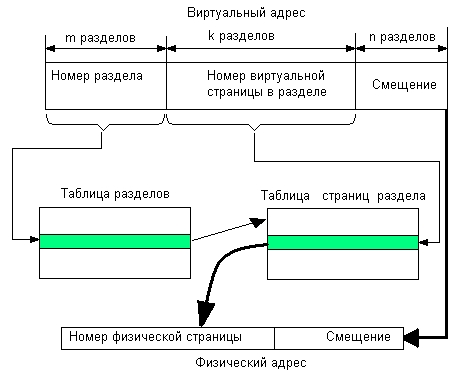

Рис. 5.17. Схема преобразования виртуального адреса для двухуровневой структуризации адресного пространства
Страничное распределение памяти может быть реализовано в упрощенном варианте, без выгрузки страниц на диск. В этом случае все виртуальные страницы всех процессов постоянно находятся в оперативной памяти. Такой вариант страничной организации хотя и не предоставляет пользователю преимуществ работы с виртуальной памятью большого объема, но сохраняет другое достоинство страничной организации — позволяет успешно бороться с фрагментацией физической памяти. Действительно, во-первых, программу можно разбить на части и загрузить в разрозненные участки свободной памяти, во-вторых, при загрузке виртуальных страниц никогда не образуется неиспользуемых остатков, так как размеры виртуальных и физических страниц совпадают. Такой режим работы системы управления памятью используется в некоторых специализированных ОС, когда требуется высокая реактивность системы и способность выполнять переменный набор приложений (пример — ОС семейства Novell NetWare 3.x и 4.x).
Сегментное распределение
При страничной организации виртуальное адресное пространство процесса делится на равные части механически, без учета смыслового значения данных. В одной странице могут оказаться и коды команд, и инициализируемые переменные, и массив исходных данных программы. Такой подход не позволяет обеспечить дифференцированный доступ к разным частям программы, а это свойство могло бы быть очень полезным во многих случаях. Например, можно было бы запретить обращаться с операциями записи в сегмент программы, содержащий коды команд, разрешив эту операцию для сегментов данных.
Кроме того, разбиение виртуального адресного пространства на «осмысленные» части делает принципиально возможным совместное использование фрагментов программ разными процессами. Пусть, например, двум процессам требуется одна и та же подпрограмма, которая к тому же обладает свойством реентерабельности . Тогда коды этой подпрограммы могут быть оформлены в виде отдельного сегмента и включены в виртуальные адресные пространства обоих процессов. При отображении в физическую память сегменты, содержащие коды подпрограммы из обоих виртуальных пространств, проецируются на одну и ту же область физической памяти. Таким образом оба процесса получат доступ к одной и той же копии подпрограммы (рис. 5.18).
Итак, виртуальное адресное пространство процесса делится на части — сегменты, размер которых определяется с учетом смыслового значения содержащейся в них информации. Отдельный сегмент может представлять собой подпрограмму, массив данных и т. п. Деление виртуального адресного пространства на сегменты осуществляется компилятором на основе указаний программиста или по умолчанию, в соответствии с принятыми в системе соглашениями. Максимальный размер сегмента определяется разрядностью виртуального адреса, например при 32-разрядной организации процессора он равен 4 Гбайт. При этом максимально возможное виртуальное адресное пространство процесса представляет собой набор из N виртуальных сегментов, каждый размером по 4 Гбайт. В каждом сегменте виртуальные адреса находятся в диапазоне от 0000000016 до FFFFFFFF16. Сегменты не упорядочиваются друг относительно друга, так что общего для сегментов линейного виртуального адреса не существует, виртуальный адрес задается парой чисел: номером сегмента и линейным виртуальным адресом внутри сегмента.
1 Реентерабельность (reentrantable) — свойство повторной входимости кода, которое позволяет одновременно использовать его несколькими процессами. При выполнении реентерабельного кода процессы не изменяют его, поэтому в память достаточно загрузить только одну копию кода.

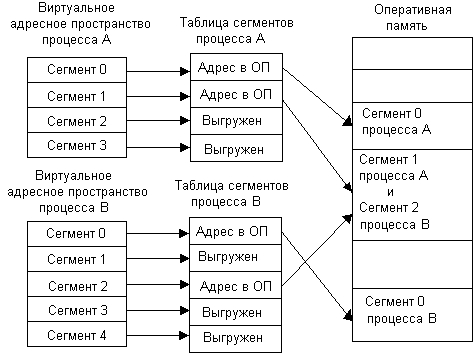

Рис. 5.18. Распределение памяти сегментами
При загрузке процесса в оперативную память помещается только часть его сегментов, полная копия виртуального адресного пространства находится в дисковой памяти. Для каждого загружаемого сегмента операционная система подыскивает непрерывный участок свободной памяти достаточного размера. Смежные в виртуальной памяти сегменты одного процесса могут занимать в оперативной памяти несмежные участки. Если во время выполнения процесса происходит обращение по виртуальному адресу, относящемуся к сегменту, который в данный момент отсутствует в памяти, то происходит прерывание. ОС приостанавливает активный процесс, запускает на выполнение следующий процесс из очереди, а параллельно организует загрузку нужного сегмента с диска. При отсутствии в памяти места, необходимого для загрузки сегмента, операционная система выбирает сегмент на выгрузку, при этом она использует критерии, аналогичные рассмотренным выше критериям выбора страниц при страничном способе управления памятью.
На этапе создания процесса во время загрузки его образа в оперативную память система создает таблицу сегментов процесса (аналогичную таблице страниц), в которой для каждого сегмента указывается:
§ базовый физический адрес сегмента в оперативной памяти;
§ размер сегмента;
§ правила доступа к сегменту;
§ признаки модификации, присутствия и обращения к данному сегменту, а также некоторая другая информация.
Если виртуальные адресные пространства нескольких процессов включают один и тот же сегмент, то в таблицах сегментов этих процессов делаются ссылки на один и тот же участок оперативной памяти, в который данный сегмент загружается в единственном экземпляре.
Как видно, сегментное распределение памяти имеет очень много общего со страничным распределением.
Механизмы преобразования адресов этих двух способов управления памятью тоже весьма схожи, однако в них имеются и существенные отличия, которые являются следствием того, что сегменты в отличие от страниц имеют произвольный размер. Виртуальный адрес при сегментной организации памяти может быть представлен парой (g, s), где g — номер сегмента, a s — смещение в сегменте. Физический адрес получается путем сложения базового адреса сегмента, который определяется по номеру сегмента g из таблицы сегментов и смещения s (рис. 5.19).

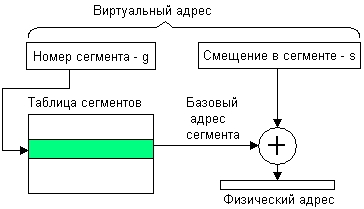

Рис. 5.19. Преобразование виртуального адреса при сегментной организации памяти
В данном случае нельзя обойтись операцией конкатенации, как это делается при страничной организации памяти. Действительно, поскольку размер страницы равен степени двойки, следовательно, в двоичном виде он выражается числом с несколькими нулями в младших разрядах. Страницы имеют одинаковый размер, а значит, их начальные адреса кратны размеру страниц и выражаются также числами с нулями в младших разрядах. Именно поэтому ОС заносит в таблицы страниц не полные адреса, а номера физических страниц, которые совпадают со старшими разрядами базовых адресов. Сегмент же может в общем случае располагаться в физической памяти начиная с любого адреса, следовательно, для определения местоположения в памяти необходимо задавать его полный начальный физический адрес. Использование операции сложения вместо конкатенации замедляет процедуру преобразования виртуального адреса в физический по сравнению со страничной организацией.
Другим недостатком сегментного распределения является избыточность. При сегментной организации единицей перемещения между памятью и диском является сегмент, имеющий в общем случае объем больший, чем страница. Однако во многих случаях для работы программы вовсе не требуется загружать весь сегмент целиком, достаточно было бы одной или двух страниц. Аналогично при отсутствии свободного места в памяти не стоит выгружать целый сегмент, когда можно обойтись выгрузкой нескольких страниц.
Но главный недостаток сегментного распределения — это фрагментация, которая возникает из-за непредсказуемости размеров сегментов. В процессе работы системы в памяти образуются небольшие участки свободной памяти, в которые не может быть загружен ни один сегмент. Суммарный объем, занимаемый фрагментами, может составить существенную часть общей памяти системы, приводя к ее неэффективному использованию.
Система с сегментной организацией функционирует аналогично системе со страничной организацией: при каждом обращении к оперативной памяти выполняется преобразование виртуального адреса в физический, время от времени происходят прерывания, связанные с отсутствием нужных сегментов в памяти, при необходимости освобождения памяти некоторые сегменты выгружаются.
Одним из существенных отличий сегментной организации памяти от страничной является возможность задания дифференцированных прав доступа процесса к его сегментам. Например, один сегмент данных, содержащий исходную информацию для приложения, может иметь права доступа «только чтение», а сегмент данных, представляющий результаты, — «чтение и запись». Это свойство дает принципиальное преимущество сегментной модели памяти над страничной.
