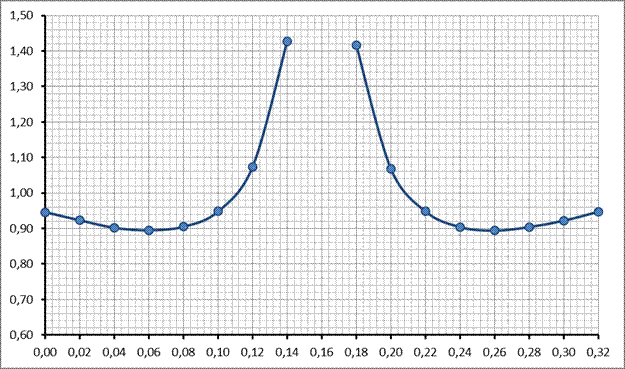

График зависимости периода колебаний от координаты точки подвеса.

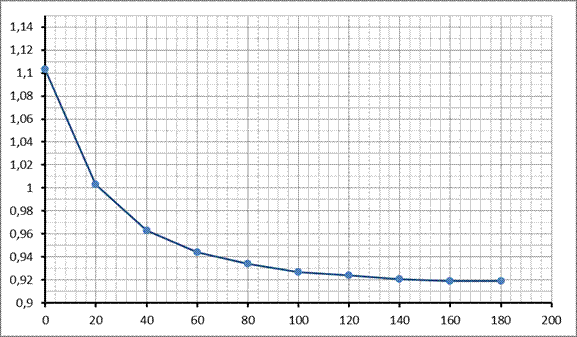

График зависимости амплитуды от времени.
График зависимости периода колебания от времени.
Вывод
В ходе лабораторной работы была установлена зависимости периода колебаний от положения точки подвеса и определено ускорение свободного падения. В данной лабораторной работе используется модель физического маятника – тяжелый стержень квадратного сечения. Было произведено 17 измерений периода колебаний, с последующим измерением длина подвеса увеличивалась на 0,02 м. Из полученных данных можно сделать вывод, что зависимость периода колебаний от координаты точки подвеса нелинейная. При измерении с длиной подвеса 0,16 м. (середина подвеса) невозможно произвести измерение периода колебаний, так как колебательных движений не будет. Можно отметить, что значения периода колебаний с разных симметричных концов подвеса практически равны. Исходя из полученных данных, был построен график зависимости периода колебаний от координаты точки подвеса. С помощью графика была найдена приведенная длина подвеса: на графике находят пары точек подвеса по разные стороны от центра масс стержня и несимметричные относительно центра масс, соответствующие одинаковым периодам колебаний , расстояние между этими точками равно приведенной длине маятника. Используя найденное значение можно рассчитать ускорение свободного падения из (1) формулы, которое получилось близкое к табличному значению. Были исследованы затухающие колебания: подвес отклонялся на 90
, и каждые 20 секунд фиксировалась амплитуда и период колебания. С 60 секунды амплитуда уменьшалась на 5 каждые последующие 20 секунд, период колебаний тоже постепенно уменьшался.
