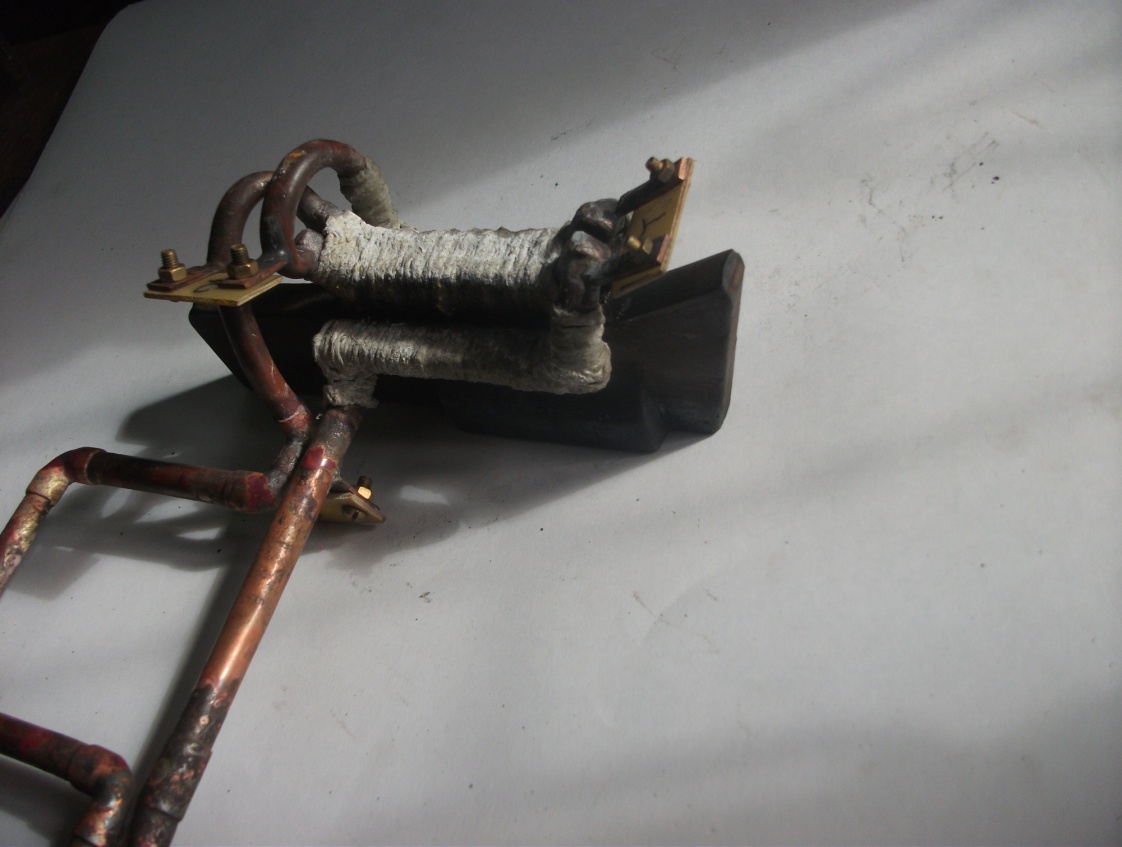

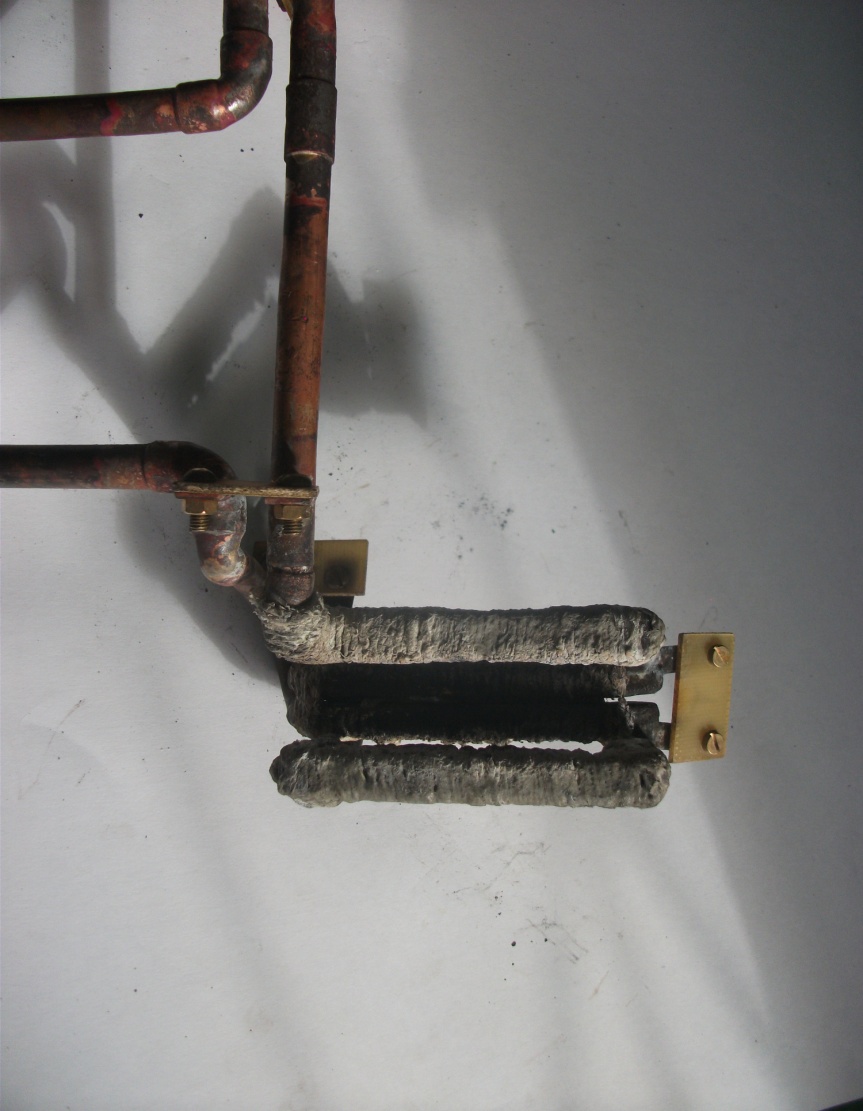

Рисунок 8. Плоский односторонний индуктор
Специальная форма этого индуктора обеспечивает наиболее равномерный и быстрый нагрев необходимого элемента или части плоской поверхности детали. Индуктор может использоваться, для локальной поверхностной закалки или наплавки твердосплавных пластин а при обеспечении относительного перемещения вдоль поверхности детали и для реализации высокопроизводительного непрерывно-последовательного способа ТВЧ-наплавки. При упрочнении долота сеялки DMC-9000 с помощью этого индуктора возможен ТВЧ-нагрев его передней части и обеих поверхностей утолщения.
Индуктор на рисунке 8 имеет и существенный недостаток, при его использовании в производственном процессе требуются периодические остановки процесса для охлаждения ферритов, нагретая поверхность из-за коробления и вибраций может коснуться его незащищенной плоской поверхности, что может вызвать короткое замыкание, пробой и прожог его корпуса, его долговечность ограничена сохраняемостью свойств матриала ферритов при высоких температурах (потерей монолитности, магнитной проницаемости, мсеханической прочности). Для устранения этих недостатков требуется изменение конструкции индуктора (диэлектрическая термоизоляция плоской рабочей части, организация охлаждения ферритового экрана).
Также был разработан плоский односторонний индуктор с системой охлаждения ферритового экрана, оптимизированный для ТВЧ-нагрева поверхностей утолщения долота сеялки DMC-9000, показан на рисунке 9.

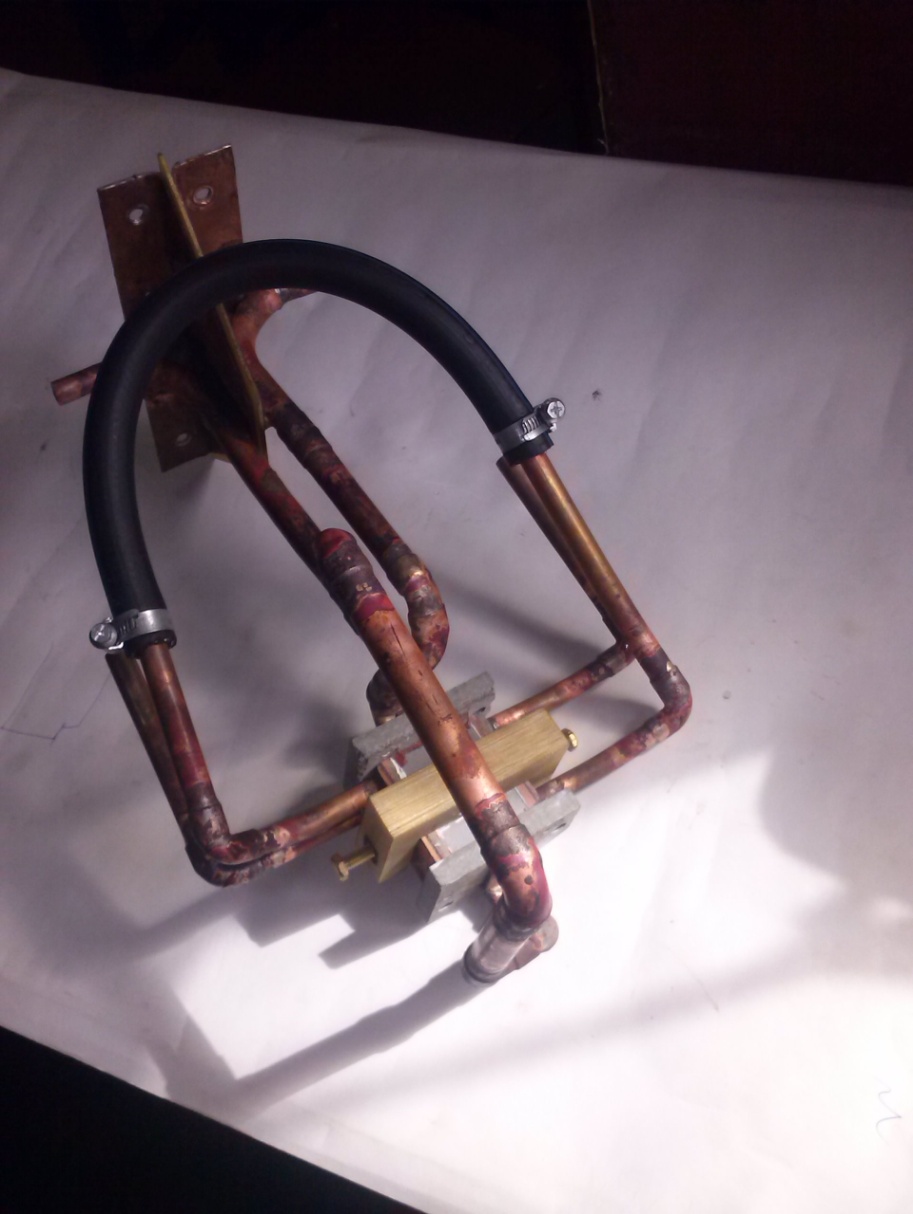

Рисунок 9. Плоский односторонний индуктор
с системой охлаждения ферритового экрана
Ферритовый экран индуктора, показанного на рисунке 8, выполнен монолитным, что резко уменьшает магнитные потери, увеличивает КПД и улучшает топологию электромагнитного поля в нагреваемой плоской поверхности детали.
Для ТВЧ-нагрева передней части долота и нанесения на эту зону его поверхности твердосплавных и боридных упрочняющих покрытий, был разработан охватывающий щелевой профилированный индуктор, фотография которого приведена на рисунке 10.
а.
|
б.
|

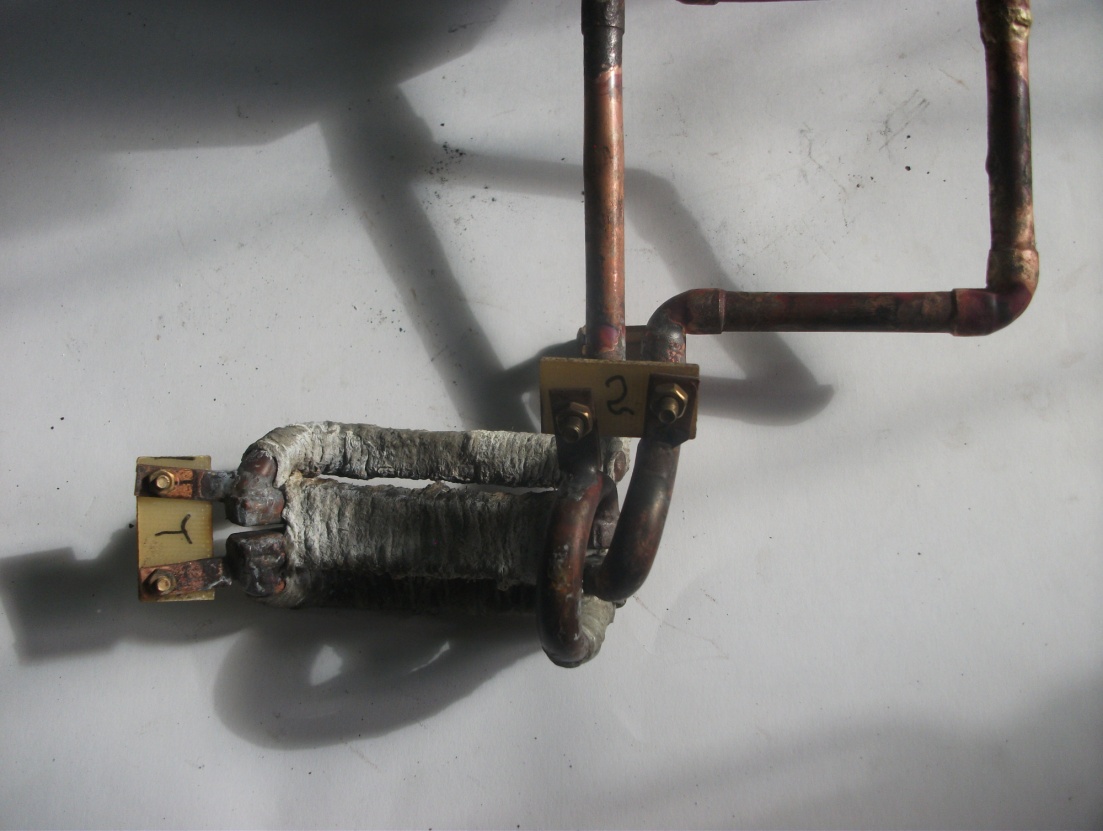

Рисунок 10. Охватывающий щелевой профилированный индуктор
На рисунке 11 показано расположение нагреваемой детали в этом индукторе.
