Федеральное государственное бюджетное образовательное учреждение высшего

профессионального образования

Казанский национальный исследовательский технический университет

им. А. Н. Туполева-КАИ (КНИТУ-КАИ)

Кафедра радиоэлектронных и квантовых устройств

ОТЧЕТ

ПО УЧЕБНОЙ ПРАКТИКЕ

На тему : Составление и описание в электронном виде : УРЧ (159-160стр)

Работу выполнил студент

Хабибов А.И гр. 5204

Проверил ___ Гимадеева Л.А

Утвердил Ильин.Г.И

КАЗАНЬ 2012

Принимаем С_ф = 0,01 мкф типа БМ.

Величины остальных деталей (С_р, R₁, R₂, R₃, C₃) определяются так же, как в примере 11.1.

§ 11.6. Усилитель промежуточной частоты с фильтром сосредоточенной селекции (ФСС)

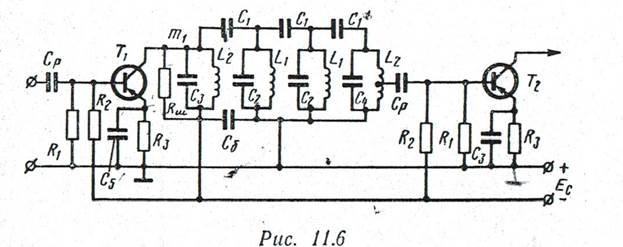

Принципиальная схема каскада с трехзвенным ФСС приведена на рис. 11.6.

Так как строгий расчет каскада УПЧ с ФСС довольно сложен, приво­дится метод упрощенного графического расчета.

В транзисторных приемниках в качестве согласующего сопротивления R, устанавливаемого на входе и выходе ФСС, целесообразно использовать выходное сопротивление транзистора R₂₂ и входное сопротивление последующего каскада R_{вх 2}

При этом коэффициенты включения ФСС (рис. 11.6)

m₁= ; m₂ = (11.30)

Если принять m₁=1; m₂= , то коэффициент усиления каскада

K₀=K_фSRm₁m₂=K_фSR (11.31)

Или

К=K_фS , (11.32)

где К_ф – коэффициент передачи фильтра, определяемый по графику рис. 11.7;

S – крутизна характеристики транзистора на рабочей частоте.

Порядок расчета

1. Определяется допустимая величина R, исходя из условия получения максимального устойчивого усиления:

R ≤ К²_у/ К²_фS²R_{вх2 ,} ком (11.33)

где S — в ма/в; R_{вх 2}— в ком.

2. По ф-лам (11.30) определяются коэффициенты включения фильтра m₁, а т₂ при значении R полученном по ф-ле (11.33).

Если m₁ > 1, то принимается m₁ = 1 и необходимо поставить на вход ФСС дополнительный шунтирующий резистор R_ш, величина которого

R ≤RR₂₂/R₂₂-R (11.34)

Если m₁≤1, m₂≤,, то сопротивление R_ш не ставится.

3. Емкости звеньев фильтра

С₁= 159/f_прR, пф; (11.35)

С₂= (318 · 10³/П_рR) - 2С₁, пф; (11.36)

С₃= С₂ – m²₁ C₂₂ , пф; (11.37)

С₄= С₂ – m²₂ C_вх, пф (11.38)

Где f_пр – в МГц; R – в ком; П_р – расчетная полоса пропускания, кГц; C_вх – входная

емкость следующего каскада, пф.

4. Индуктивности звеньев фильтра:

L₁= П_рR/4πf²_пр (11.39)

L₂=2L₁ (11.40)

Где П_р – к кгц; f_пр – в МГц; R – в ком.

5.Данные остальных деталей опреде­ляются так же, как и в усилителях радио­частоты.

6.Коэффициент усиления каскада рас­считывается с помощью графика (рис. 11.7), из которого определяется коэффициент передачи фильтра К_ф по формуле

K₀=К_фSRm₁m₂ (11.41)

Где S – в ма/в ; R – в ком.
