Федеральное государственное автономное образовательное
МИНОБРНАУКИ РОССИИ
Федеральное государственное автономное образовательное
учреждение высшего образования
«ЮЖНЫЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
ИНСТИТУТ РАДИОТЕХНИЧЕСКИХ СИСТЕМ И УПРАВЛЕНИЯ
КАФЕДРА СИСТЕМ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ
Комплексный отчет
по лабораторным работам
по курсу:
«Информационное обеспечение систем управления»
Выполнил:
студент группы РТбо2-7
Кошкальда Я.Ю.
Проверил:
Ст. преп. кафедры САУ
Номерчук А.Я.
Таганрог 2016 г.
Отчет №1
Цель работы: получение навыков создания функциональных моделей и описания технологических процессов при помощи продукта моделирования бизнес-процессов AllFusion Process Modeler r7.
Описание выбранного технологического процесса:
Производство полиэтилена высокого давления (ПВД) разделяется на следующие стадии и операции:
1. Изготовления ПВД
На данном этапе в компрессор загружают этилен. После его смешивают с инициаторами (бензоил, лаурил) и водой. Следующим этапом идет загрузка в трубчатый реактор и двухступенчатое нагревание до температуры реакции этилена с инициаторами. Непрореагировавшую часть этилена удаляют, а остальное идет на охлаждение.
2. Охлаждение нагретого ПВД
Первичное охлаждение ведется до 60-70 градусов. Охлаждение производится вентиляторами. Вторичное охлаждение ведется до 25-30 градусов. Охлаждение производится охлажденной водой.
3. Гранулировка ПВД
На данном этапе охлажденное ПВД гранулируется в комочки по 10-15 миллиметров диаметром.
4. Просушивание ПВД
На данном этапе гранулы ПВД проходят просушку вентиляторами.
5. Упаковка
На данном этапе сухой гранулированный ПВД упаковывается в мешки.
Описание функциональной модели и контекстных диарамм:

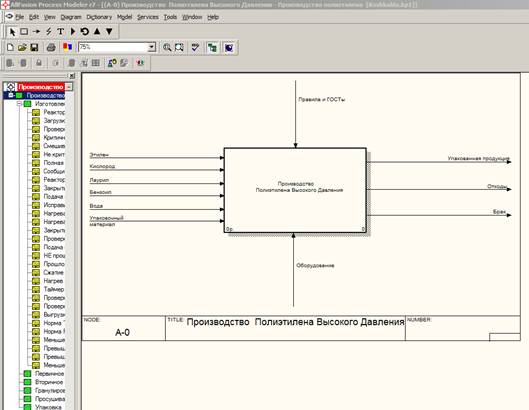

Рисунок 1. Главная контекстная диаграмма

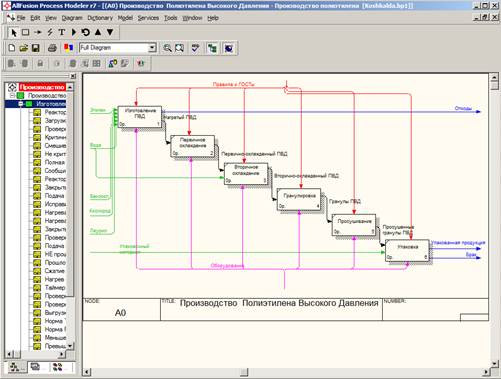

Рисунок 2. Диаграмма декомпозиции 1-го уровня технологического процесса

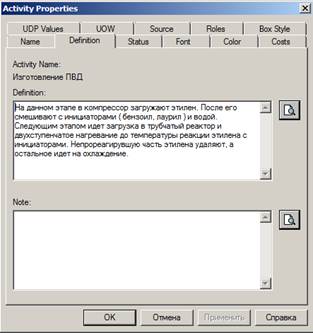

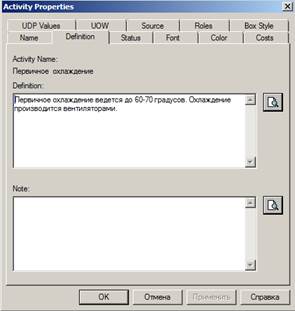

Рисунок 3. Пример описания основных этапов технологического процесса

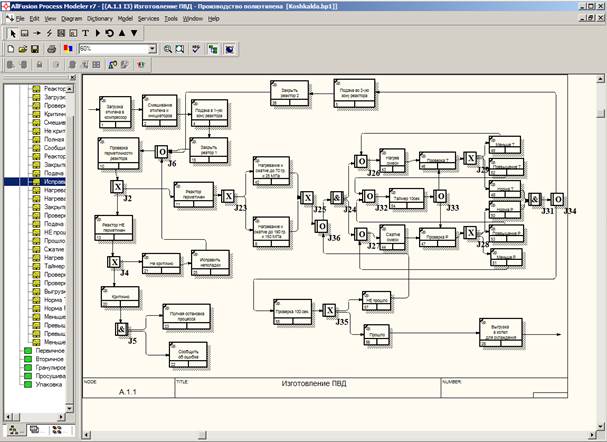

Рисунок 4. Диаграмма работ процесса «изготовление ПВД» с отработкой аварийной (внештатной) ситуации
Отчет №2
Цель работы: получение навыков создания функциональных моделей и описания технологических процессов при помощи продукта моделирования бизнес-процессов Rational Roze.
Описание функциональной модели и контекстных диаграмм:

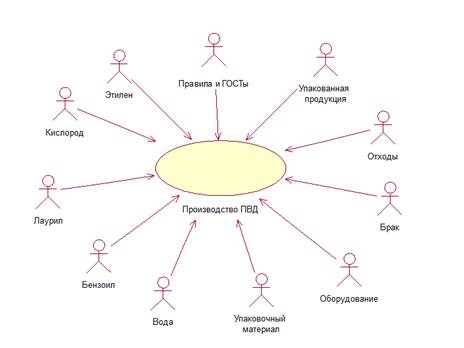

Рисунок 1. Главная контекстная диаграмма

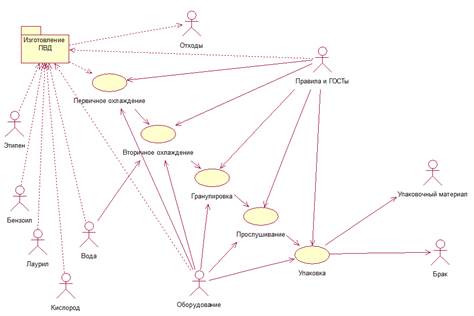

Рисунок 2. Диаграмма принципа действия реактора

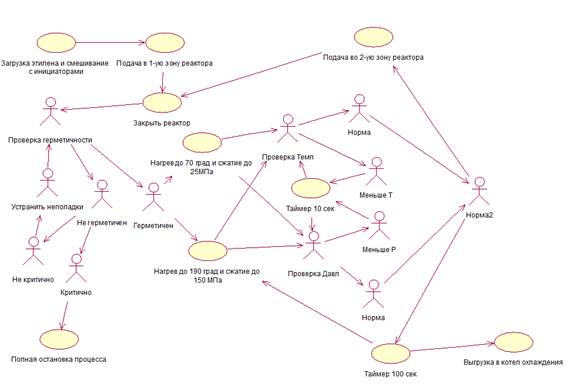

Рисунок 3. Диаграмма изготовления ПВД
Отчет №3
Цель работы: Получить практические навыки формирования запросов на языке SQL в среде Microsoft Access.
