16. Основные сооружения ГЭС и виды компоновок ГЭС.
Состав сооружений ГЭС зависит от ее типа и особенностей конструкции. Плотинные ГЭС включают в себя одну или несколько плотин, здание ГЭС ( может быть совмещено с плотиной или размещаться отдельно) и открытое (реже закрытое) распределительное устройство. При необходимости сооружается судоходный шлюз.
Деривационные ГЭС обычно состоят из головного узла (плотина и водозаборные сооружения), деривации (каналы, тоннели) и станционного узла (здание ГЭС, напорный бассейн, отводящий канал, распределительное устройство).
Плотинно-деривационные гидростанции имеют и высокую плотину, и деривацию.
Компановки: напор к-рой создаётся посредством плотины, а машинный зал и здание ГЭС вынесены за пределы плотины.
Компоновки: Приплотинная-напор к-рой создаётся посредством плотины, а машинный зал и здание ГЭС вынесены за пределы плотины. Характерная особенность приплотинного здания ГЭС состоит в том, что оно не является водоподпорным сооружением и располагается за плотиной или в стороне от нее.
Русловая-В состав сооружений, кроме плотины, входят здание ГЭС и водосбросные сооружения. У русловой ГЭС здание с размещенными в нём гидроагрегатами служит продолжением плотины и вместе с ней создаёт напорный фронт. При этом с одной стороны к зданию ГЭС примыкает верхний бьеф, а с другой — нижний бьеф.
17. Основания гидротехнический сооружений и способы его улучшения.
●Скальное-прочные горные породы(гранит,мрамор. Строят бетонные плотины.
●Полускальное-порода осадочных пород(известняк),
●Не скальные-из грунтов: ○не связные(пески,галька), ○связные(глина).
Способы:Площедная укрепительная цементация; цементация локального характера в береговых массивах; укрепление склонов.
18. Типы грунтовых плотин-их характерные конструктивные элементы. От чего, прежде всего, необходимо защитить грунтовую плотину?
Основными коструктивными элементами грунтовой плотины являются : тело плотины обеспечивающее ее прочность и устойчивость, фильтрационные устройства(ядра, экраны, диафрагмы) обеспечивающие водонепроницаемость и и дренажные устройства для сбора воды профильтровавшейся через противофильтрационные устройства.

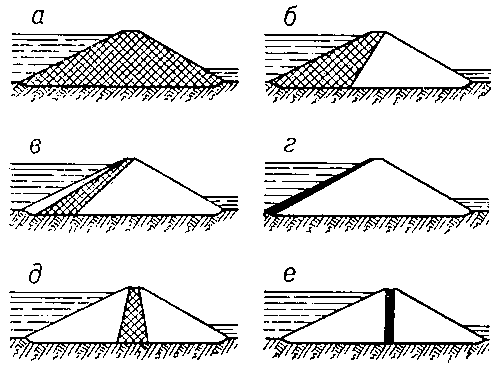

Типы плотин
а — из однородного грунта(Большая часть тела однородной плотины водонасыщена из-за фильтрующейся воды. Свободная поверхность фильтрующейся через тело плотины воды называется поверхностью депрессии. В теле однородной плотины поверхность депрессии плавно понижается от УВБ до УНБ.)
б — из разнородных грунтов (с водонепроницаемой верховой призмой)
в — с экраном из грунтового материала(тело плотины практически сухое за экраном водонасыщеным будет только грунт ниже НПУ)
г — с экраном из негрунтового материала (бетона, железобетона, металла и др)
д — с ядром(верховая призма насыщена, а низовая практически сухая)
е — с диафрагмой
19. Гравитациооные бетонные плотины-типы конструкций и основные элементы.
Гравитационная плотина, бетонная или каменная плотина, устойчивость которой по отношению к сдвигающим силам (давление воды, льда, волн и пр.) обеспечивается в основном силами трения по основанию, пропорциональными собственному весу плотины.
Гравитационная плотина — весьма распространённый тип плотин, применяемый как на скальных, так и на нескальных грунтах. Наиболее экономичные формы очертания поперечного профиля Гравитационная плотина близки к треугольнику или трапеции. Обычно представляют собой дуги, опирающиеся на крутые и прочные берега реки; таким сооружениям присущи свойства арок.
