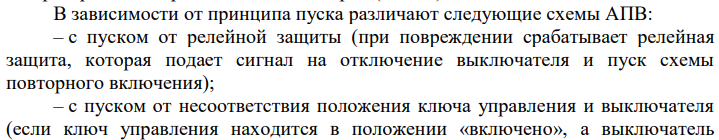

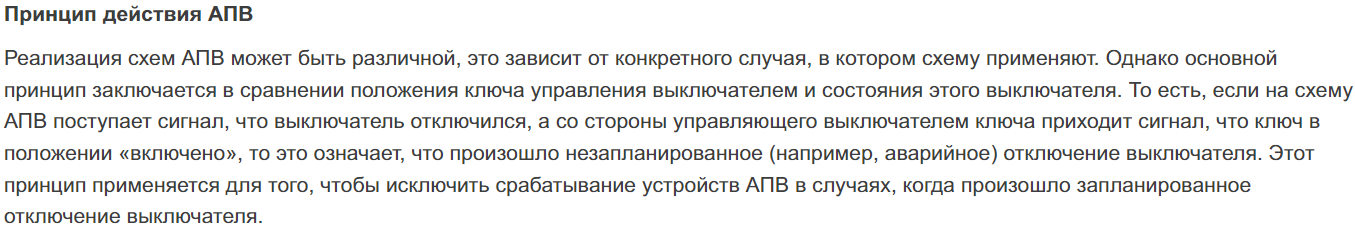

Принцип действия АПВ
Применение
АПВ предусматривается на ВЛ, КВЛ (смешанная: кабельно-воздушная линия), электросетевом оборудовании.

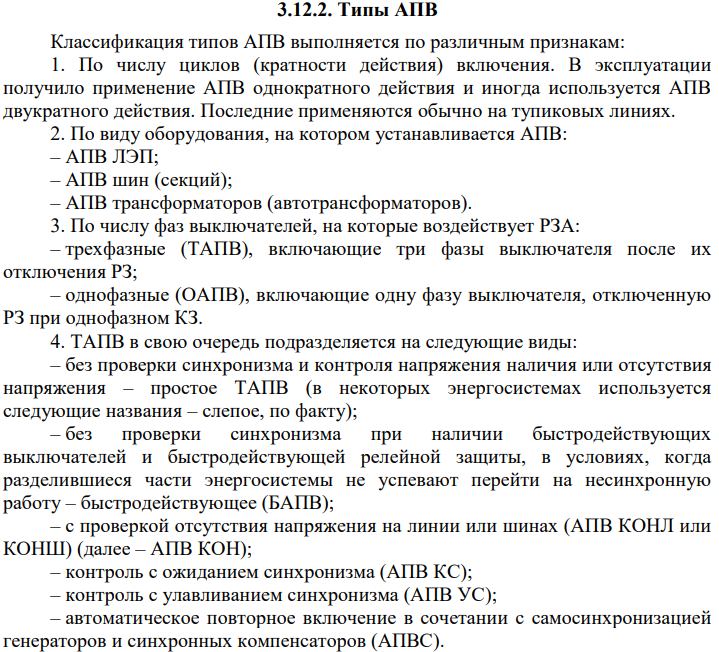

АПВ подразделяется на ТАПВ (трехфазное АПВ) и ОАПВ (однофазное АПВ).
17. Принцип выполнения устройств автоматического ввода резерва.
Действие устройства АВР должно осуществляться при исчезновении напряжения на рабочем участке, вызванном любой причиной, включая и короткие замыкания на нем.
В качестве измерительного органа для АВР в высоковольтных сетях служат реле минимального напряжения (реле контроля фаз), подключённые к защищаемым участкам через трансформаторы напряжения. В случае снижения напряжения на защищаемом участке электрической сети реле даёт сигнал в схему АВР, которая дает сигнал на отключение вводного выключателя обесточенной части электрической сети и на включение межлинейного (или секционного) выключателя.
18. Принцип выполнения устройств автоматической частотной разгрузки.
Функции АОСЧ реализуются с помощью комплекса устройств, одна из которых АЧР. АЧР предназначена для предотвращения недопустимого по условиям устойчивой работы генерирующего оборудования и энергопринимающих установок потребителей электрической энергии снижения частоты и ее последующего восстановления. В качестве УВ для АЧР используется ОН.
Структурно АЧР состоит из 3 подсистем:
– АЧР-I;
– АЧР-II несовмещенной;
– АЧР-II совмещенной.

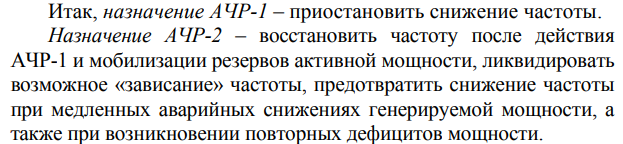

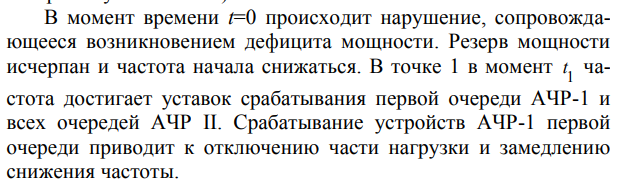

Действием АЧР-I выполняется отключение нагрузки с малой выдержкой времени (0,15-0,5 секунд) отдельными очередями, чем достигается снижение скорости изменения частоты и прекращение снижения частоты при восстановлении баланса активной мощности.
Устройства АЧР-II несовмещенной действуют на отключение нагрузки потребителей, не подключенной к устройствам АЧР-I, создавая избыток активной мощности, чем достигается увеличение частоты.
Действие АЧР-II совмещенной направлено на отключение нагрузки потребителей, подключенных к АЧР-I. Целесообразность наличие отдельной подсистемы АЧР-II совмещенной связана с тем, что значительные дефициты активной мощности, при которых требуется отключение нагрузки полного объема потребителей, подключенных к АЧР-II (60% от потребления энергосистемы) являются достаточно редкими. При меньших дефицитах активной мощности нагрузка потребителей, подключенных к нижним (например, менее 47,5 Гц) уставкам по частоте АЧР-I, как правило, не будет участвовать в противоаварийном управлении. Отключение указанной нагрузки потребителей действием АЧР-II совмещенной позволяет повысить эффективность противоаварийного управления и обеспечить дополнительное увеличение частоты в послеаварийном режиме, например, для создания условий для синхронизации разделившихся энергосистем.

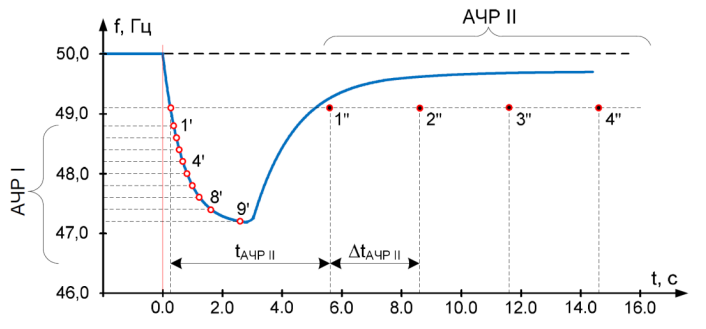

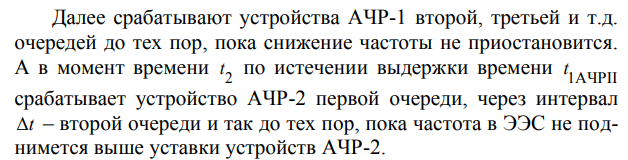

Устройства АЧР-I имеют несколько очередей с уставками по частоте в диапазоне от 46,5 до 48,8 Гц и минимальную выдержку времени (0,15-0,5 секунд). Устройства АЧР-II имеют несколько очередей по времени (DtАЧР II) с уставками в диапазоне от 5 (tАЧР II) до 40 секунд и одну уставку по частоте - 49,1 Гц.
