Замыкание на землю в двух точках цепи возбуждения сопровождается сильной вибрацией из-за нарушения симметрии магнитного потока. Дуга в месте замыкания может вызвать повреждение обмотки и стали ротора.
Для предупреждения повреждений генераторов защита от замыканий на землю в одной точке цепи возбуждения гидрогенераторов должна быть предусмотрена с действием на отключение, а турбогенераторов с действием на сигнал. Защита от замыканий на землю в двух точках цепи возбуждения устанавливается только на турбогенераторах.
Ненормальные режимы. Перегрузка статора током больше номинального влечёт за собой перегрев и разрушение изоляции обмотки, что в результате может привести к повреждению (КЗ или замыкание на землю). Для предотвращения повреждения генератора током перегрузки, служит МТЗ с пуском по напряжению или без него, действующая на отключение генератора.
Перегрузка по току ротора. Защита ротора от перегрузки предусматривается только на турбогенераторах с непосредственным охлаждением обмоток. Эта защита должна оставаться в действии при работе генератора как на основном, так и на резервном возбуждении. Защита от перегрузки ротора устанавливается также на гидрогенераторах с косвенным охлаждением обмоток мощностью более 30МВт. Защита обычно действует с двумя выдержками времени: с меньшей на разгрузку генератора (через автоматический регулятор возбуждения), а с большей на отключение генератора и гашение поля.
К ненормальным режимам относится также работа синхронного генератора без возбуждения (при отключении АГП), так называемый асинхронный режим. При работе в асинхронном режиме увеличивается частота вращения генератора и возникает пульсация тока статора. Асинхронный режим работы гидрогенераторов в большинстве случаев сопровождается значительным понижением напряжения и большими качаниями, при которых ток статора может в несколько раз превышать номинальное значение. Необходимо поэтому в случае потери возбуждения гидрогенератор необходимо отключить или принять меры к восстановлению нормального режима.
Повышение напряжения на выводах обмотки статора может привести к нарушению изоляции и возникновению повреждений в обмотках генератора. Опасное для изоляции повышение напряжения возникает вследствие исчезновения магнитного потока реакции статора и увеличения частоты вращения агрегата, что происходит при сбросе нагрузки.
14.Повреждения и ненормальные режимы работы трансформаторов и автотрансформаторов
Основные виды повреждений в трансформаторах и автотрансформаторах:
- короткие замыкания (КЗ) между фазами,
- замыкания одной или двух фаз на землю,
- витковые замыкания и замыкания между обмотками разных напряжений,
-повреждение магнитопровода, приводящие к нагреву.
На вводах трансформаторов, ошиновке и в кабелях также могут возникать КЗ между фазами и на землю.
К нарушениям нормальных режимов работы трансформаторов относятся:
- прохождения через трансформатор сверхтоков при повреждении других связанных с ними элементов,
- перегрузка,
-выделение газов из масла,
-понижение уровня масла и повышение его температуры.
Защиты:
-защита от повреждений: осуществляется такими видами защит, как токовая отсечка, дифференциальная и газовая защита;
-защита от внешних КЗ осуществляется при помощи МТЗ (в т.ч. с блокировкой по минимальному напряжению), ДЗ, токовых защит нулевой и обратной последовательностей;
-защита от перегрузок, не являющихся такими опасными, как, например, токи КЗ, действует или сигнал (при наличии дежурного персонала) или (при отсутствии дежурного персонала) защита должна действовать на включение вентилятора обдува, разгрузку или отключение при помощи релейной защиты.

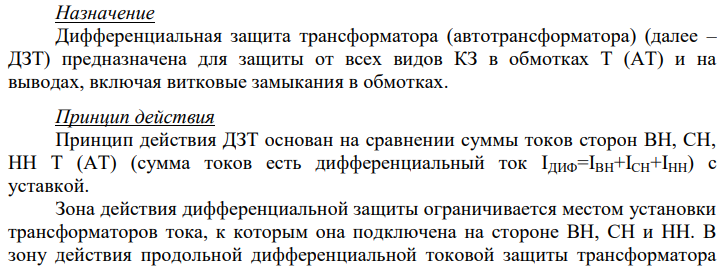

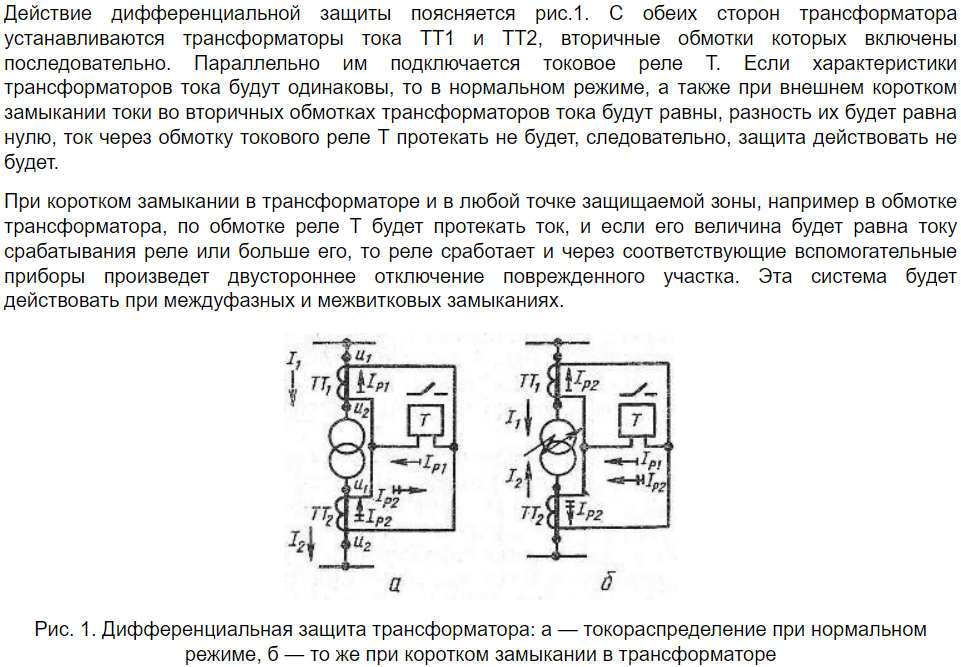

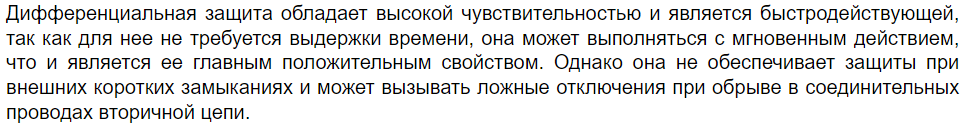

15) Принцип работы и особенности выполнения дифференциальной токовой защиты трансформаторов.
Более подробно:
16) Принцип выполнения устройств автоматического повторного включения.
Автоматическое повторное включение (АПВ) предназначено для автоматического включения выключателя отключившегося элемента энергосистемы для восстановления нормальной схемы.
Если после повторного включения ЛЭП устройствами АПВ линия остается в работе, то действие АПВ является успешным, если отключается вновь – неуспешным.
