Устройство и принцип действия
Конструктивно МТЗ состоят из двух узлов: автоматического выключателя и реле времени.
При достижении током величины заранее установленного тока срабатывания (уставки срабатывания) подается сигнал на срабатывание реле времени с заданной выдержкой времени. Затем после реле времени сигнал идет на промежуточное реле, которое мгновенно отправляет ток в цепь отключения выключателя.
Принцип действия систем МТЗ напоминает защиту токовой отсечки. Но разница в том, что токовая отсечка мгновенно разрывает цепь, а МТЗ делает это спустя некоторое, наперёд заданное время. Этот промежуток, от момента аварийного возрастания тока до его отсечения, называется выдержкой времени. В зависимости от целей и характера защиты каждая отдельная ступень времени задаётся на основании расчётов.
МТЗ должна действовать на отключение с некоторой задержкой (выдержкой кой времени) для того, чтобы дать возможность сработать раньше другим аналогичным защитам, расположенным ближе к месту повреждения.
Где используется

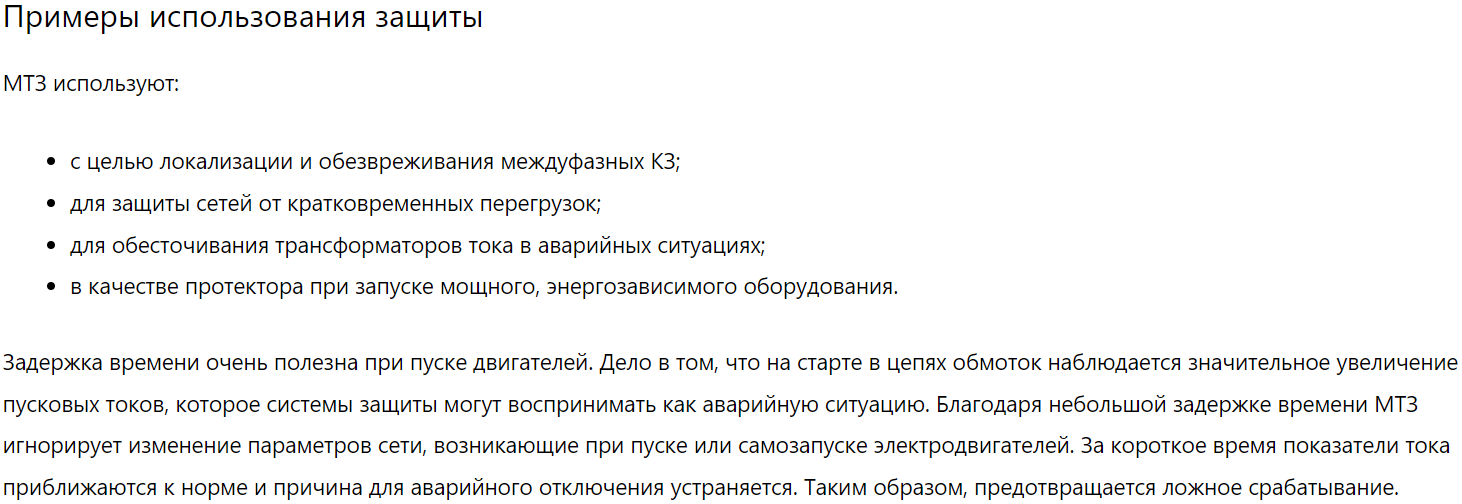

МТЗ – основная защита для воздушных линий с односторонним питанием. МТЗ оснащаются не только ЛЭП, но также и силовые трансформаторы, кабельные линии, мощные двигатели напряжением 6, 10 кВ.
7. Принципы выполнения дистанционной защиты

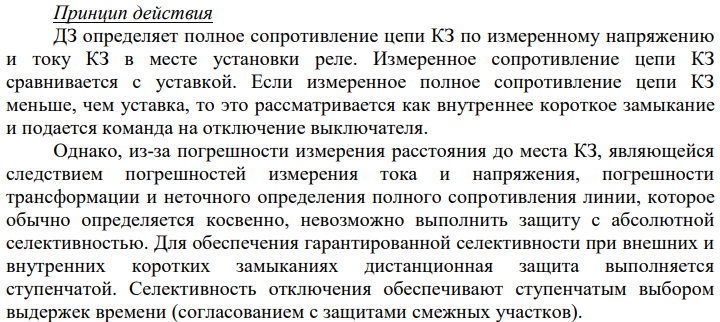

Дистанционная защита (далее – ДЗ) – это защита с относительной селективностью, выполняется с использованием реле сопротивления (реагирует на отношение напряжения, подаваемого на реле, к току в реле) и срабатывает при снижении напряжения и увеличении тока, фиксируемых в месте установки защиты. Это отношение пропорционально расстоянию до места повреждения – дистанции, что и определило название защиты. ДЗ может быть выполнена, как от междуфазных КЗ, так и от КЗ на землю.
Основным элементом ДЗ является дистанционный измерительный орган (ДО), определяющий удалённость КЗ от места установки РЗ. В качестве ДО используются реле сопротивления (PC), реагирующие на полное, реактивное или активное сопротивление повреждённого участка ЛЭП (Z, X, R).
ДЗ выполняет функцию резервной защиты ВЛ, она резервирует дифференциально-фазную защиту линии, которая применяется в качестве основной защиты в электрических сетях 110 кВ.
8. Принципы выполнения продольной дифференциальной защиты.
Дифференциальная защита — один из видов релейной защиты, отличающийся абсолютной селективностью и выполняющейся быстродействующей (без выдержки времени). Принцип действия продольной дифференциальной защиты основан на сравнении токов, протекающих через участки между защищаемым участком линии (или защищаемым аппаратом). Для измерения значения силы тока на концах защищаемого участка используются трансформаторы тока. Вторичные цепи этих трансформаторов соединяются с токовым реле таким образом, чтобы на обмотку реле попадала разница токов от первого и второго трансформаторов. В нормальном режиме значения величины силы тока вычитаются друг из друга, и в идеальном случае ток в цепи обмотки токового реле будет равен нулю. В случае возникновения короткого замыкания на защищаемом участке, на обмотку токового реле поступит уже не разность, а сумма токов, что заставит реле замкнуть свои контакты, выдав команду на отключение поврежденного участка
9. Принципы выполнения поперечной дифференциальной защиты.

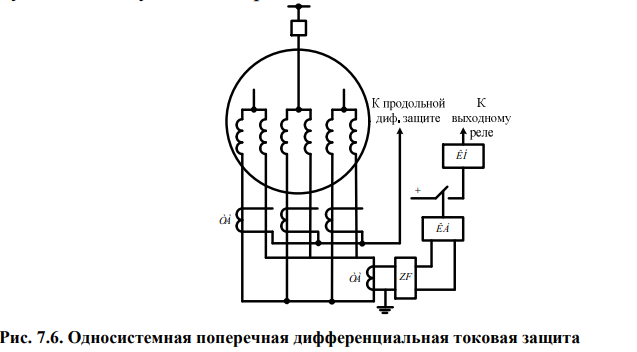

Эта защита основана на сравнении токов в начале и конце защищаемого элемента. Для выполнения защиты линии на ее концах устанавливаются измерительные трансформаторы тока с одинаковыми коэффициентами трансформации. Измерительный орган тока через фильтр тока основной частоты присоединяется к ТA, включенному в цепь между нейтралями, образованными соединением в две звезды отдельно взятых параллельных ветвей статорной обмотки. Фильтр используется для отстройки защиты от высших гармоник нулевой последовательности, кратных трем. Они определяются несинусоидальностью индукции в воздушном зазоре машины.
10.Классификация устройств релейной защиты: основные, резервные и дополнительные, защиты с относительной и абсолютной селективностью.
Основной называется защита, предназначенная для работы при всех или части видов КЗ (например, только при многофазных КЗ) в пределах всего защищаемого элемента (например, 100 % длины линии) со временем, меньшим, чем у других установленных защит.
Резервной называется защита, предусматриваемая для работы вместо основной данного элемента в случаях ее отказа или вывода из работы (ближнее резервирование), а. также вместо защит смежных элементов при их отказе или в случаях отказов выключателей смежных элементов (дальнее резервирование).
