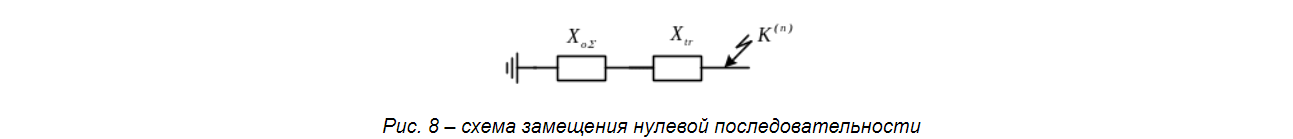

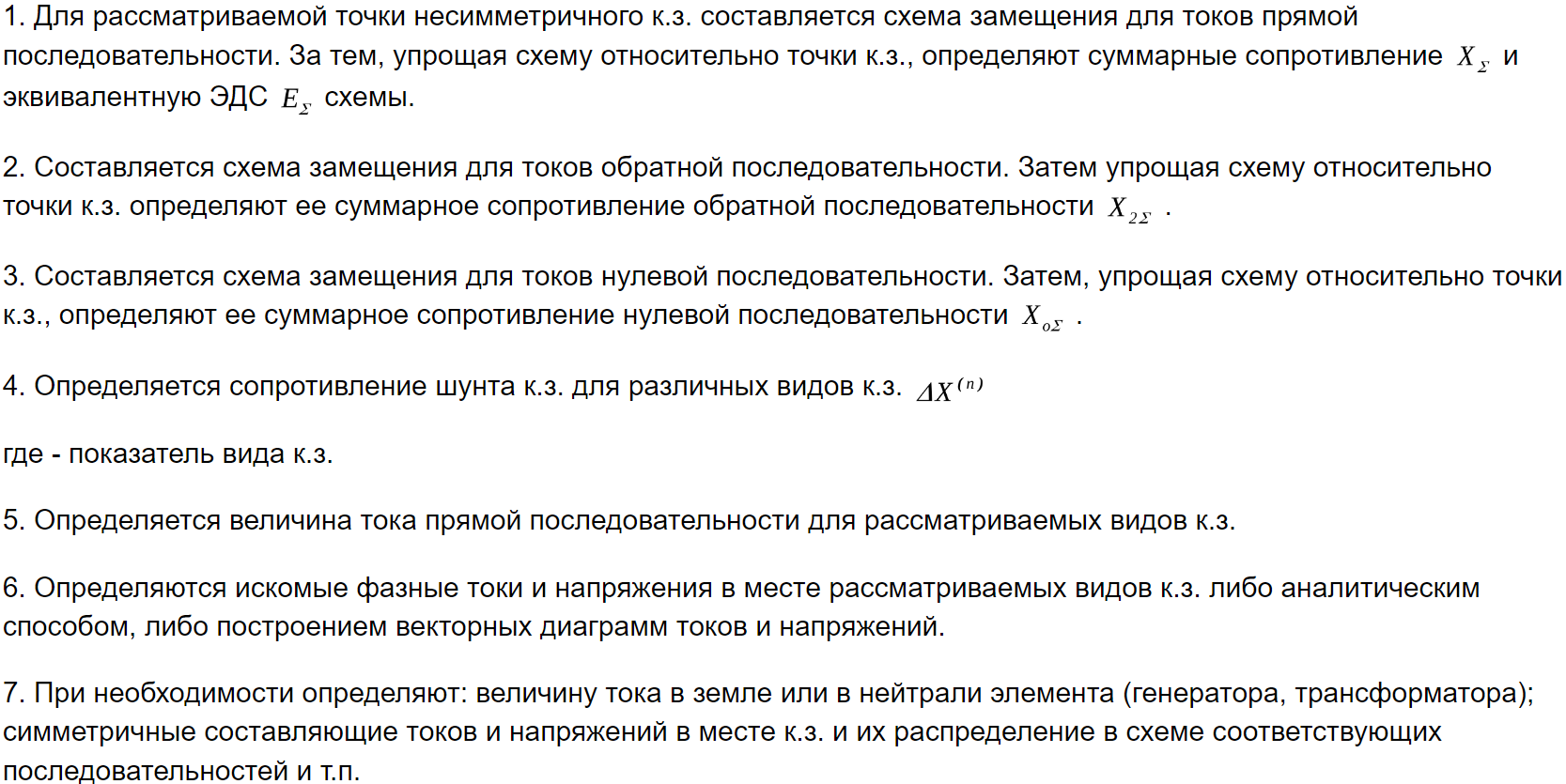

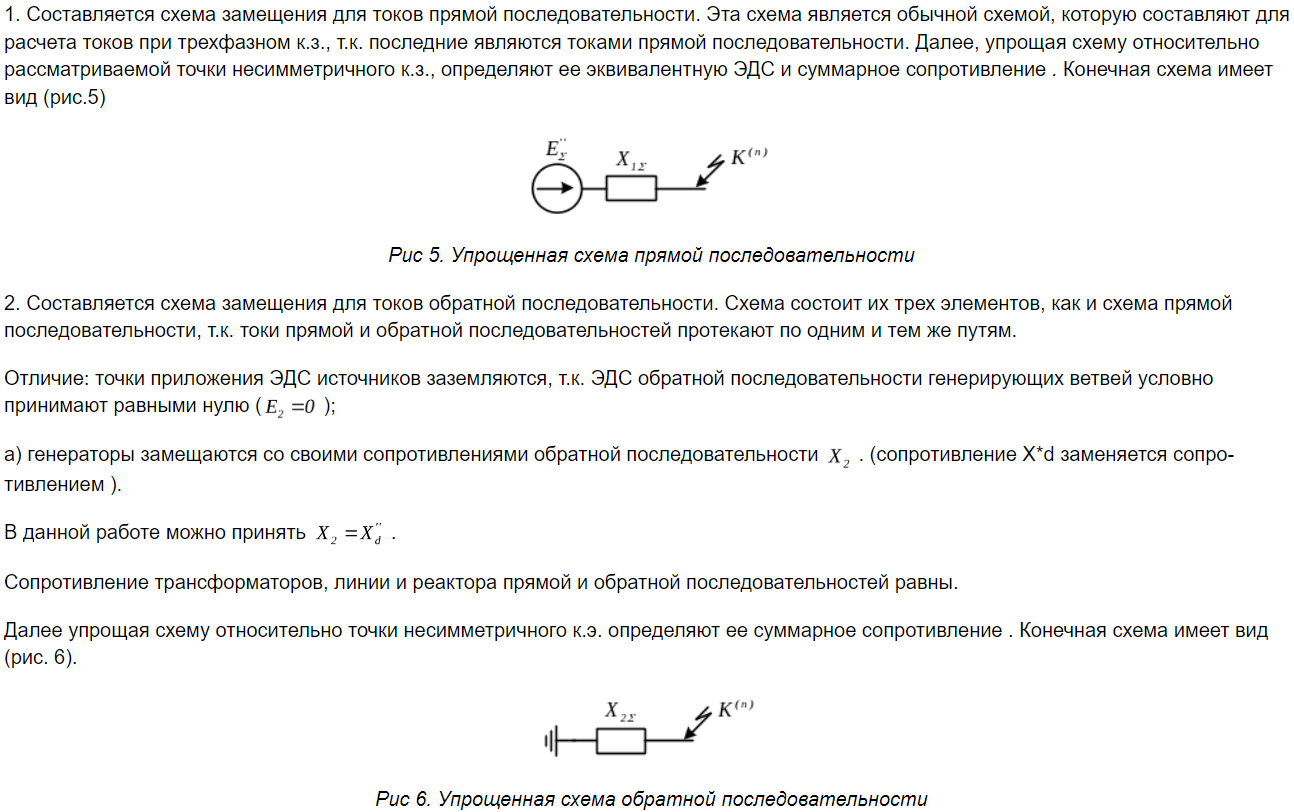

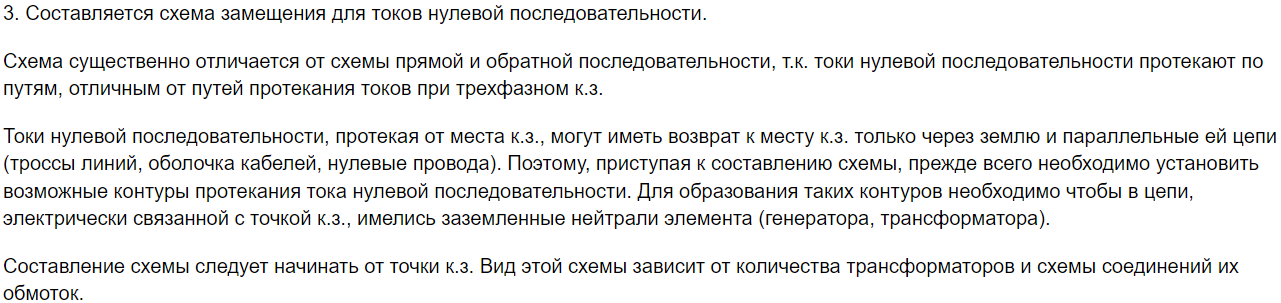

Порядок расчета токов и напряжений при несимметричных КЗ
Более подробно:
| 4. |

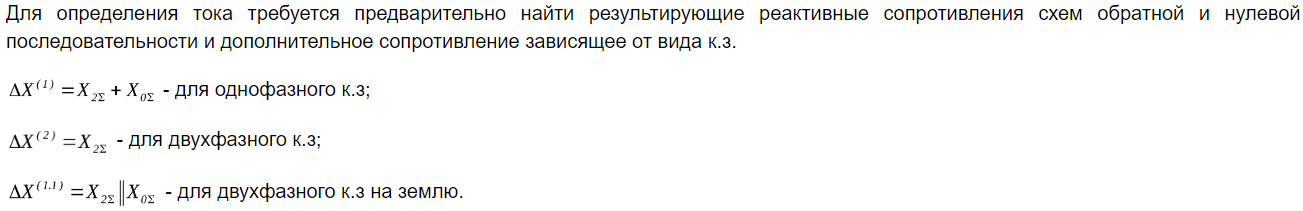

Правило эквивалентности прямой последовательности
Ток прямой последовательности любого несимметричного КЗ может быть определен как ток симметричного трехфазного КЗ, удаленного от точки действительного КЗ на дополнительное сопротивление, не зависящее от параметров схемы замещения прямой последовательности и определяемое результирующими сопротивлениями обратной и нулевой последовательности относительно точки КЗ.
5. Основные свойства релейной защиты. (уч. пособие для ДП, с.524)
1) Селективность (избирательность) – это свойство РЗ, обеспечивающее отключение только поврежденного элемента энергосистемы его выключателями, а при отказе выключателя – выключателями, ближайшими к отказавшему.
Более подробно:
По способам обеспечения селективности РЗ можно разделить на две группы:
¾ РЗ, которая по принципу своего действия может работать при КЗ на смежных присоединениях, называют обладающей относительной селективностью (резервные защиты).
¾ РЗ, которая по принципу действия может работать только при КЗ на защищаемом присоединении, называют обладающей абсолютной селективностью (основные защиты).
Применяется несколько способов обеспечения селективности:
Селективность по принципу действия. Защита не срабатывает при КЗ вне зоны действия, например зона действия дифференциальной защиты ограничивается местом установки ее трансформаторов тока.
Селективность по чувствительности. Уставки (ток, напряжение или сопротивление) срабатывания выбирается таким образом, чтобы релейная защита не действовала при КЗ на смежной ЛЭП, или за трансформатором.
Селективность по времени. Выдержка времени каждой предшествующей защиты (например, дистанционной защиты) выбирается на ступень селективности больше, чем последующая. Поэтому она не успевает сработать, т.к. ее опережает защита последующей линии при КЗ на ней. Величина ступени селективности определяется элементной базой устройств РЗ.
2) Быстродействие – это свойство релейной защиты отключать повреждение с минимально возможной выдержкой времени.
Длительное протекание тока КЗ может привести к повреждению неповрежденных участков оборудования, линий, трансформаторов по которым протекает ток КЗ.
Более подробно:
Отключение повреждения должно производиться с минимально возможным временем, обеспечивающим:
¾ устойчивость параллельной работы генераторов в энергосистеме;
¾ минимизацию повреждения оборудования;
¾ снижение вероятности перехода возникшего КЗ к более тяжелому виду;
¾ повышению эффективности автоматического повторного включения (далее – АПВ);
¾ уменьшению влияния снижения напряжения при КЗ на работу потребителей электроэнергии.
3) Чувствительность – это свойство релейной защиты надежно срабатывать при КЗ в конце защищаемого участка в минимальном режиме.
Более подробно:
Релейная защита должна обладать такой чувствительностью к тем видам повреждений и нарушений нормального режима работы, на которые она рассчитана, чтобы было обеспечено ее действие в начальный момент возникновения повреждения, чем сокращаются размеры повреждения оборудования в месте КЗ.
Оценка чувствительности защит оценивается при помощи коэффициента чувствительности, определяемого:
¾ для защит, реагирующих на величины, возрастающие в условиях повреждений, – как отношение расчетных значений этих величин (например, тока, или напряжения) при металлическом КЗ в пределах защищаемой зоны к параметрам срабатывания защит;
¾ для защит, реагирующих на величины, уменьшающиеся в условиях повреждений, – как отношение параметров срабатывания к расчетным значениям этих величин (например, напряжения или сопротивления) при металлическом КЗ в пределах защищаемой зоны.
4) Надежность – это свойство релейной защиты гарантированно выполнять свои функции на протяжении всего периода эксплуатации.
Защита должна правильно и безотказно действовать на отключение выключателей ЛЭП и оборудования при всех их повреждениях и нарушениях нормального режима работы, для действия при которых она предназначена, и не действовать в нормальных условиях, а также при таких повреждениях и нарушениях нормального режима работы, при которых действие данной защиты не предусмотрено, и должна действовать другая защита. Требование надежности обеспечивается совершенством принципов защиты, конструкций аппаратуры и уровнем эксплуатации.
Более подробно:
Для повышения надежности применяют принципы ближнего или дальнего резервирования.
¾ Ближнее резервирование обеспечивается установкой на данном присоединении второй защиты (в том числе разделение питания устройств по оперативному току, выполнение измерительных цепей тока и цепей напряжения от разных источников, несовмещение выходных цепей), а для резервирования отказа выключателя – устройства резервирования отказа выключателя (далее – 527 УРОВ).
¾ При дальнем резервировании отказ своей защиты и выключателя резервируется резервными защитами смежных элементов. Дальнее резервирование обеспечить в ряде случаев сложно, например, невозможно отстроиться от нагрузочных режимов, поэтому допускается отказ от дальнего резервирования. При отсутствии такого резервирования следует применять усиление ближнего резервирования.
6. Принципы выполнения максимальной токовой защиты и токовой отсечки.
Максимальная токовая защита (МТЗ) — вид релейной защиты, действие которой связано с увеличением силы тока в защищаемой цепи при возникновении короткого замыкания на участке данной цепи.
Основной недостаток максимальной токовой защиты заключается в наличии относительно большой выдержки времени вблизи источников питания, поэтому МТЗ, как правило, используют совместно с другой токовой защитой – токовой отсечкой (ТО), реагирующей также как и МТЗ на увеличение тока.
