Основы топографии и ориентирования
НА МЕСТНОСТИ
ПЛАН
1. Проблемы ориентирования на местности
2. Классификация карт местности
3. Содержательная информативность карты.
4. Характеристики спортивных карт и спортивных компасов
5. Ориентирование на местности и ориентирование на местности с помощью приборов спутниковой навигации
6. Особенности ориентирования в различных видах путешествий
7. Занятия на местности
1. Проблемы ориентирования на местности
Слово «ориент» означает восток. Сориентироваться – это значит принять решение в неоднозначной или неопределенной ситуации. Ориентироваться можно везде: в незнакомом городе, в большом магазине, в лесу, в воде, воздухе и в космосе.
Строго говоря, каждая точка на земной поверхности однозначно «привязана» к астрономическим объектам (положению относительно солнца и звезд). Поэтому обнаружить себя в любой точке на земном шаре можно, указав координаты этой точки (по широте и долготе).
На земной поверхности существует сеть заранее выверенных относительно астрономических объектов точек (триангуляционных пунктов), относительно которых составляется карта местности.
В настоящее время координаты любой точки на местности быстро и надежно можно определить с помощью навигационной системы GPS, которая фиксирует координаты местности относительно положения нескольких космических спутников. Пользуясь этой системой при наличии достаточных навыков можно ориентироваться на незнакомой местности, даже не имея карты.
Проблемы, связанные с ориентированием на местности можно описать следующими словесными формулами:
«Где я нахожусь в данный момент»?
«Куда я хочу попасть?»,
«По какому пути нужно пройти (проехать), чтобы попасть в нужную точку в соответствии с заданными критериями: как можно быстрей, как можно точней, как можно короче, как можно меньше затратить физических усилий»?
При реализации намеченного маршрута нужно контролировать направление движения, пройденное расстояние и время и иногда отвечать себе на вопрос «где я нахожусь в данный момент?»
Обычно, проблемы, связанные с ориентированием на местности возникают у людей тогда, когда они оказались на незнакомой местности, например, в лесу в туристском походе, в походе за грибами или ягодами, на туристском слете или на соревнованиях по ориентированию. Могут быть разные ситуации, например:
· есть карта и компас,
· есть карта, но нет компаса,
· есть компас, но нет карты,
· нет ни компаса, ни карты.
В первом случае задача решается сравнительно легко, если умеешь пользоваться картой и компасом.
Во втором случае нужно уметь сориентировать карту по окружающим объектам, или уметь найти направление на север (по солнцу и часам, по полярной звезде, по муравейникам и др.), чтобы сориентировать карту относительно сторон света.
Если есть компас, но нет карты, то тогда нужно при уходе в лес (от железной дороги, от шоссе или населенного пункта), знать в каком направлении идешь, например, на север от железной дороги. Тогда пользуясь компасом можно выйти обратно на дорогу и по ней вернуться домой.
Ситуация может оказаться критической, если вы заблудились, а у вас нет ни карты, ни компаса. В этом случае, трудно дать какие – то точные рекомендации. Нужно постараться выходить к железной дороге или к шоссе. Можно идти по течению ручья, который выведет к реке. В любом случае нужно иметь представление о местности (дорогах, реках, населенных пунктах), чтобы знать куда выходить.
Иногда возникают критические ситуации, даже при наличии карты и компаса. Например, группа в зимнем путешествии идет по тундре. На карте нарисованы, болота, озера, дороги, но зимой их трудно идентифицировать на местности. Приходится надеяться только на компас и идти по направлению. Иногда можно идти несколько дней, не зная точно, где находишься.
Также трудно ориентироваться, например, в предгорьях, где все увалы очень похожи друг на друга, и трудно найти надежные ориентиры, чтобы «привязаться». Ориентирование в горах требует особых навыков и тщательного предпоходного изучения имеющихся карт.
2. Классификация карт местности
Уменьшенное изображение земной поверхности на бумаге, выполненное условными знаками в определенном масштабе, называется ПЛАНОМ.
Изображение, на котором дается значительный участок земной поверхности и при этом учитывается кривизна земли, называется КАРТОЙ.
Отличительный признак карты – сетка географических координат.
Карты по содержанию делятся на общегеографические и специальные.
Общегеографические карты отображают рельеф, дороги, населенные пункты и некоторые другие элементы местности.
К специальным картам относятся: геологические, почвенные, политико – административные, рельефные, спортивные и т.п.
Полнота и детальность изображения местности на топографических картах зависят от масштаба. Чем крупнее масштаб, тем полнее и детальнее карта; чем больше деталей местности можно отобразить на карте.
Масштабом называется отношение длины линии на карте к длине соответствующей линии на местности, выраженное в одинаковых мерах длины. Численный масштаб записывается в виде дроби, числитель которой – единица, а знаменатель – число, показывающее степень уменьшения на карте линий местности. Например, 1:1000000 или 1:15000. В зависимости от вида путешествия нужно выбирать наиболее подходящий масштаб карты.
Так, для пешеходного или горного похода предпочтительнее карты масштаба 1:50000 или 1:100000 (карты масштаба 1:100000 часто называют «километровками», поскольку 1 см карты соответствует 1 км на местности). Для велосипедных или автомобильных путешествий лучше карты более мелкого масштаба: 1:500000 или 1:1000000.
Считается, что карты можно условно подразделить на: крупномасштабные, среднемасштабные и мелкомасштабные.
Крупномасштабные карты имеют в одном сантиметре карты до 1000 метров на местности. Таковыми, например, являются все спортивные карты.
Среднемасштабные – имеют в одном сантиметре карты от одного до 5-ти километров на местности.
Мелкомасштабные карты являются обзорными и сравнительно редко используются в путешествиях, так как имеют в одном сантиметре карты более 5 км на местности.
Кроме числового масштаба, на картах используют линейный масштаб, где определенная длина линии на карте соответствует определенным указанным на этой линии расстояниям на местности. Линейный масштаб удобен в применении, так как не требует вычислений. Кроме того, он незаменим в условиях внемасштабного копирования карты, когда числовой масштаб на копии искажается, а линейный остается без изменений.
3. Содержательная информативность карты
В зависимости от предназначения, карты имеют различное содержание, которое несет информацию, необходимую пользователю. Например, для экскурсий по городу составляют специальные городские карты, на которых выделены экскурсионные объекты. Современная техника позволяет показывать эти объекты даже в трехмерном изображении.
Для географических карт, которыми обычно пользуются туристы, основную информацию несут «компоненты ландшафта». Под этим термином понимают основные слагаемые ландшафта, или составляющие его части: рельеф, скалы и камни, гидрография, растительность, искусственные сооружения. Все эти элементы отображаются на карте в виде условных знаков, причем одни и те же элементы местности на картах различного назначения могут отображаться разными условными обозначениями. Например, система условных обозначений на географических картах, отличается от таблицы условных обозначений, разработанной международной федерацией спортивного ориентирования (ИОФ) для спортивных карт.
Все многообразие условных знаков, можно систематизировать по разным признакам:
· по цвету изображения;
· по геометрическим признакам;
· по отнесенности к естественным или искусственным объектам.
Карты обычно бывают пяти или шести цветные.
Черным цветом изображают камни, скалы и искусственные сооружения: дороги, постройки и т.п.
Коричневым цветом изображают, главным образом, рельеф и естественные формы местности.
Синим цветом изображают элементы гидрографии
Желтым цветом изображают открытые пространства (поля, луга. и т.п )
Лес на спортивных картах обозначают белым цветом, а зеленым цветом отображают градации проходимости. Чем темнее зеленый цвет, тем хуже проходимость.
На географических картах все лесные угодья обозначают зеленым цветом, а открытые места – белым. Кроме этого, на географических картах применяют большое количество «заполняющих» знаков, отображающих: породы леса, вырубки, пашни и пр.
В картах для спортивного ориентирования заполняющие знаки НЕ ПРИМЕНЯЮТСЯ, но там есть другая система обозначения, позволяющих повысить информативность карты.
По геометрическим признакам условные знаки можно разделить на:
· точечные (внемасштабные объекты: ямки, бугорки, камни);
· линейные (дороги, просеки, тропы, канавы, ручьи, реки, ЛЭП и проч);
· площадные (озера, болота, поляны, застроенные территории).

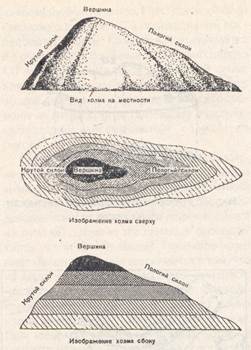

Наиболее трудным для чтения и восприятия на карте является РЕЛЬЕФ. Трехмерные формы рельефа отображают на плоскости карты с помощью горизонталей, рисунок 1.
Горизонтали проведены на карте с учетом высоты сечения рельефа. Высота сечения указывается за обрезом карты. Например, при высоте сечения Н-5 метров, гора, обозначенная двумя горизонталями, имеет высоту более 10, но менее 15 метров. Для того чтобы различать положительные и отрицательные формы рельефа, на горизонталях ставят БЕРГШТРИХИ. Бергштрих ставят в сторону понижения склона (говорят по направлению стока воды). На спортивных картах бергштрих ставят только на отрицательных формах рельефа.
Различают «ЭЛЕМЕНТЫ» РЕЛЬЕФА и «ФОРМЫ» РЕЛЬЕФА.
Элементы рельефа – это простейшие его части, из которых строятся его формы. Элементы рельефа также можно систематизировать по геометрическим признакам:
· характерные точки: вершина, седловина, слияние (лощин), дно ямы;
· структурные линии: подошва, бровка, тальвег, хребет (водораздел);
· простейшие пространственные элементы: бугор, гряда, выступ, ребро, терраса, яма, ступень, проход, седловина, перемычка, лощина, промоина, монотонный склон, обрыв.
