Поверки нивелира

Акт поверки нивелира №

После получения нивелира выполняют его поверки, в результате которых проверяют взаимное расположение его осей (рис. 1):

ZZ – вертикальная ось вращения нивелира;

UU – ось круглого уровня;

WW – визирная ось зрительной трубы.

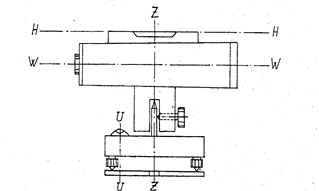

Рис.1 Геометрическая схема осей нивелира

Поверка №1. Условие: Ось круглого уровня должна быть параллельна оси вращения нивелира (рис 1).

Выполнение: мы установили ось круглого уровня между любыми двумя подъемными винтами. При помощи трёх подъемных винтов привели пузырёк круглого уровня в нуль – пункт. Повернули нивелир на 180°. Пузырёк уровня остался в нуль – пункте.

Вывод:Поверка выполнена, юстировка не требуется.

Поверка №2 Горизонтальная нить сетки нитей должна быть перпендикулярна к вертикальной оси вращения нивелира.

Проверку правильности установки сетки нитей мы производили для того, чтобы убедиться, что вертикальная нить сетки при среднем положении пузырька уровня совпадает с отвесной линией, а ось биссектора (горизонтальная нить сетки) перпендикулярна к вертикальной оси нивелира.

Для выполнения поверки мы навели нивелир на рейку так, чтобы ее изображение оказалось в левой части поля зрения трубы и взяли отсчет по средней нити. Поворачивая нивелир, перевели изображение рейки в правую часть поля зрения и взяли отсчет. Отсчеты не отличаются более чем на 1 мм.

Поверка выполнена, юстировка не требуется.

Поверка №3. Условие: Главное условие нивелира. Визирная ось зрительной трубы должна быть горизонтальной в пределах работы компенсатора.

Выполнение: На расстоянии S (80-90 м) мы закрепили при помощи колышков отметили две точки А и В, на которые устанавили рейки.

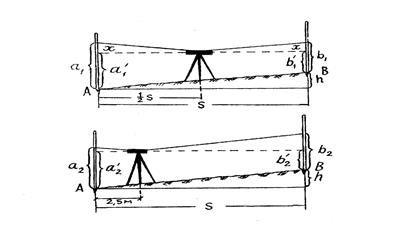

Рис.2 Поверка главного условия нивелира

В створе двух реек точно посередине между ними привели в рабочее положение нивелир (рис.2). Взяли отсчеты а1 и b1 по средней нити черным сторонам реек.

Перенесли нивелир и расположили его перед задней рейкой на расстоянии примерно 2-3м (). Взяли отсчеты по ближней рейке а2 и дальней рейке b2. Вычислили значение для дальней рейки по формуле:

b2’ = а2 – (а1-b1).

Допустимое расхождение b2’ от фактического отсчета b2 не превысило 3 мм.

Вывод:Главное условие нивелира выполнено. Исправлений не требуется.

Вывод: Прибор поверен и готов к работе.
