Отчет о кодах источников/приемников для автономных ссылок
При выборе этой опции формируется отчет, содержащий список всех автономных цепей источника и назначения, которые используются в проекте. Отчет содержит список ошибок, например ссылки на назначение без источника или ссылка на источник без прикрепленного назначения.

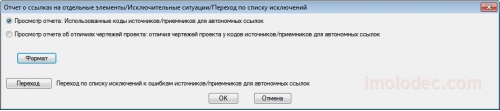

В этом окне вы можете выбрать просмотр отчета или просмотр отчета об отличиях чертежей проекта.
Выбрать формат отчета (должен быть создан заранее или сохранен при создании предыдущего отчета).
Осуществить переход к ошибкам источников/приемников для автономных ссылок.
С точки зрения проверки источников/приемников для автономных ссылок, безусловно, более полезен Отчет - Просмотр отчета об отличиях чертежей проекта: отличия чертежей проекта для кодов источников/приемников для автономных ссылок.

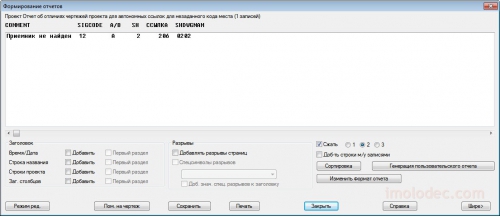

Открывшееся окно Формирование отчетов выглядит следующим образом:
При отсутствии ошибок выводится окно об отсутствии автономных ссылок.
Инструмент Отсутствуют данные каталога

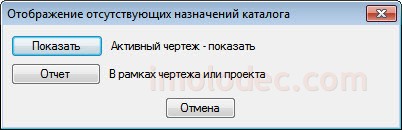

Инструмент Отсутствуют данные каталога позволяет выявить компоненты схем, которым не присвоены каталожные данные. При вызове процедуры Отсутствуют данные каталога открывается диалоговое окно Отображение отсутствующих назначений каталога, в котором пользователь может выбрать варианты отображения компонентов без каталожных данных.

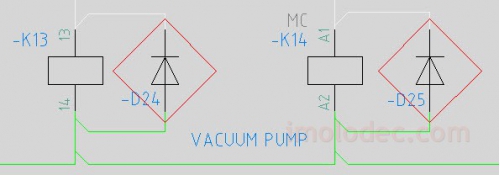

При нажатии кнопки Показать – компоненты схемы, которым не назначен номер по каталогу, маркируются временным графическим обозначением в виде красного ромба.

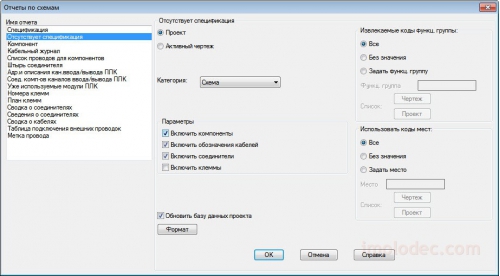

При выборе Отчета в рамках чертежа или проекта открывается диалоговое окно Отчеты по схемам с предустановленным отчетом Отсутствует спецификация. В этом окне вы можете выбрать объем отчета: Проект или Активный чертеж, а также выполнить другие настройки отчета.

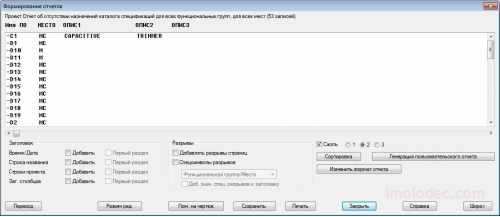

После нажатия ОК, если выбрана опция проверки всего проекта, открывается стандартный диалог выбора чертежей проекта для проверки. После выбора чертежей, как и в случае с проверкой активного чертежа, выводится диалоговое окно Формирование отчетов.
Содержание
- 1. Формирование отчетов по схемам
- 2. Спецификация
· 2.1. Блок Параметры включения
· 2.2. Блок Параметры отображения
· 2.3. Блок Извлекаемые коды функциональной группы:
· 2.4. Блок Извлекаемые коды мест:
· 2.5. Опция Обновить базу данных проекта
· 2.6. Кнопка Формат
3. Кабельный журнал
4. Список проводов для компонентов
5. Окно диалога Формирование отчетов
· 5.1. Изменение формата отчёта
· 5.2. Размещение отчета на чертеже
· 5.3. Окончательное размещение таблицы на чертеже
· 5.4. Сохранение отчёта в файл
6. Комментарии
AutoCAD Electrical позволяют создавать разнообразные отчеты, например Спецификация, Компонент, Кабельный журнал и т.д. Отчеты содержат данные, извлекаемые из чертежей проекта. Вместо многочасового или даже многодневного ручного создания спецификаций (перечней элементов), кабельных журналов, списков покупных изделий и т.п. пользователь AutoCAD Electrical может создать их за несколько секунд, благодаря автоматическим отчетам.
