Инструмент Проверка чертежей
Инструмент Проверка чертежей используется для проверки электрических схем на допущенные неточности соединения проводов и компонентов, размещения номеров проводов и указателей пересечения проводов и т.п.

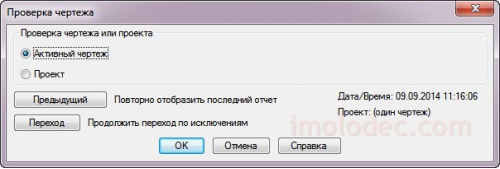

Команду можно запустить как для активного чертежа, так и для проверки всего проекта в целом, выбрав соответствующую опцию. Кроме этого можно просмотреть результаты предыдущего отчета, нажав кнопку Предыдущий или продолжить переход по исключениям предыдущего отчета, нажав кнопку Переход.

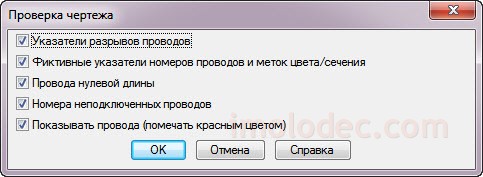

После нажатия ОК, если выбрана опция проверки всего проекта, открывается стандартный диалог выбора чертежей проекта для проверки. После выбора чертежей, как и в случае с проверкой активного чертежа, выводится диалоговое окно Проверка чертежа. В этом окне необходимо выбрать опции проверки, по умолчанию проверяются все их возможных ошибок.
Все обнаруженные ошибки исправляются автоматически.
Отчет, который выводится по завершению процедуры проверки, может быть сохранен или распечатан на принтере. Кнопка Переход, как и при проверке AutoCAD Electrical, позволяет перейти к выбранной в окне ошибке.
Инструмент Ошибки/список цепей

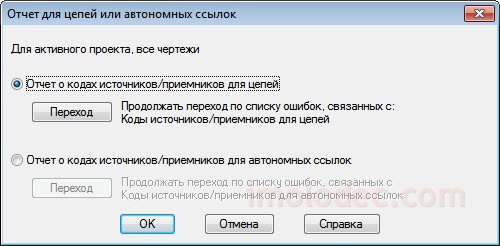

Инструмент Ошибки/список цепей позволяет произвести проверку электрических схем на наличие ошибок в кодах источников/приемников цепей, а также ошибок в кодах автономных ссылок.
Кнопка Переход, и в том и другом случае, позволяет перейти к списку ошибок, связанных с выбранным типом отчета.
Отчет о кодах источников/приемников для цепей
При выборе этой опции формируется отчет, содержащий список всех цепей источника и назначения, которые используются в проекте. Отчет содержит список цепей, содержащих ошибки, например цепь назначения без источника или цепь источника без назначения.

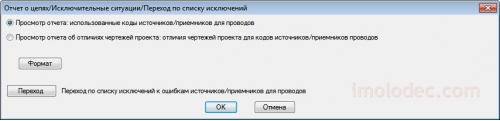

После нажатия ОК, открывается следующее диалоговое окно Отчет о цепях/Исключительные ситуации/Переход по списку исключений.
В этом окне вы можете выбрать просмотр отчета или просмотр отчета об отличиях чертежей проекта.
Выбрать формат отчета (должен быть создан заранее или сохранен при создании предыдущего отчета).
Осуществить переход к ошибкам источников/приемников для проводов.
С точки зрения проверки источников/приемников для проводов, безусловно, более полезен Отчет - Просмотр отчета об отличиях чертежей проекта: отличия чертежей проекта для кодов источников/приемников проводов.

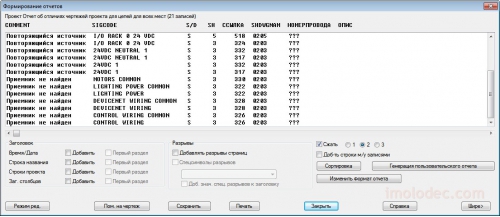

После нажатия ОК, открывается окно Формирование отчетов.
Полученный отчет по ошибкам можно сохранить, поместить на чертеж в виде таблицы или распечатать.
Более подробно о формировании отчетов по схемам и их представлении будет рассказано в следующем уроке.
