При вызове команды должен быть открыт один из чертежей проекта, любой.

Дата: 2025-06-02; Просмотры: 19
Оценка:
0.00 из 5.00 — оценок
Скачиваний: 0

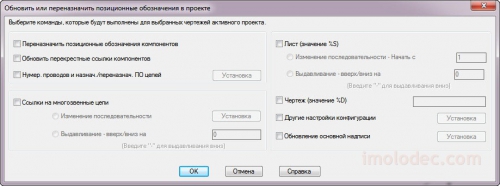

После вызова команды в открывшемся диалоговом окне Обновить или переназначить позиционные обозначения в проекте задаются опции настройки инструмента.

Опция Описание
Переназначить позиционные обозначения компонентов Переназначение позиционных обозначений для всех компонентов, кроме фиксированных. Примечание: Если помимо переназначения ПО компонентов выбрано изменение последовательности ссылок многозвенных цепей, позиционные обозначения будут переназначены только после изменения последовательности ссылок многозвенных цепей.
Обновить перекрестные ссылки компонентов Обновление перекрестных ссылок компонентов. Примечание: Если помимо обновления перекрестных ссылок выбраны другие опции, то перекрестные ссылки будут обновлены после выполнения других операций.

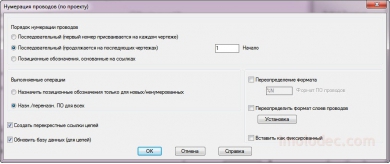

Нумерация проводов и назначение/переназначение ПО цепей Указание параметров переназначения номеров проводов. Нажатие кнопки Установка открывает диалоговое окно Нумерация проводов (по проекту), в котором необходимо выбрать настройки обновления номеров проводов.

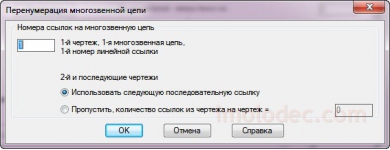

Ссылки на многозвенные цепи -> Изменение последовательности Выбор формата нумерации многозвенных цепей. Нажатие кнопки Установка открывает диалоговое окно Перенумерация многозвенной цепи, в котором необходимо выбрать настройки обновления номеров ссылок на многозвенную цепь.
Ссылки на многозвенные цепи -> Выдавливание – вверх/вниз на Увеличение номеров ссылок многозвенных цепей (выдавливание вверх), если в проект добавлены чертежи. При удалении чертежей из проекта - уменьшение номеров ссылок (выдавливание вниз). Для выдавливания вниз в поле необходимо ввести отрицательное число.
Лист (значение %S) Автоматическое изменение номеров листов в проекте (Изменение значения в поле Лист: диалогового окна Свойства чертежа). Выдавливание номеров листов вверх и вниз аналогично ссылкам многозвенной цепи.
Чертеж (значение %D) Автоматическое изменение поля Чертеж диалогового окна Свойства чертежа для всех листов проекта.

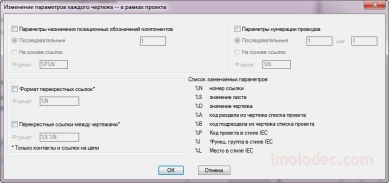

Другие настройки конфигурации Изменение параметров, связанных с форматом позиционных обозначений компонентов, перекрестных ссылок и нумерации проводов в рамках проекта. Нажатие кнопки Установка открывает диалоговое окно Изменение параметров каждого чертежа -- в рамках проекта.

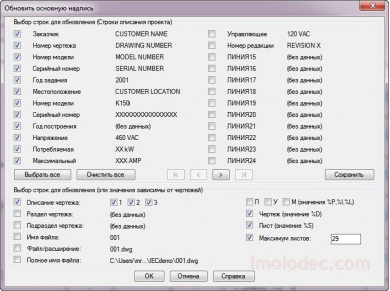

Обновление основной надписи Автоматическое обновление значений атрибутов основной надписи (штампа) чертежей проекта. Нажатие кнопки Установка открывает диалоговое окно Обновить основную надпись. Примечание: Кнопка Сохранить служит для сохранения списка полей, отмеченных для обновления в файл default.wdu. При следующем открытии окна Обновить основную надпись, флажки будут установлены в соответствии с сохраненными в этом файле.

AutoCAD Electrical позволяет активировать все или только часть процедур инструмента обновления/переназначения. После выбора требуемых опций и нажатия кнопки ОК открывается диалоговое окно Выбрать чертежи для обработки, в котором следует задать чертежи, подлежащие обновлению.

В зависимости от того, какие параметры заданы и опции активированы, для выполнения обновления может потребоваться неоднократная обработка комплекта чертежей. Так, например, перед обновлением данных о контактах и перекрестных ссылках дочерних компонентов выполняется предварительное обновление параметров конфигурации и позиционных обозначений родительских компонентов во всех выбранных чертежах.

Изгибы соединений

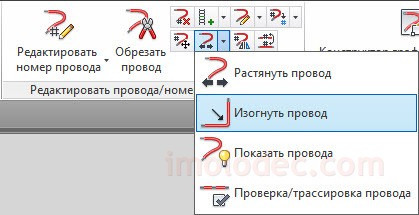

Инструмент Изогнуть провод находится на вкладке Схема в панели Редактировать провода/номера проводов.

Этот инструмент позволяет изгибать провода для обхода других элементов схемы. После вызова команды необходимо указать точки изгиба на двух перекрещивающихся участках соединения. В указанных точках изгиба добавляется угол из новых сегментов, перпендикулярных к существующим проводам.

Провод до изгибания Результат выполнения команды Изогнуть провод

Растянуть провод

Инструмент Растянуть провод находится над командой Изогнуть провод на вкладке Схема в панели Редактировать провода/номера проводов.

Команда Растянуть провод позволяет растянуть или обрезать конец сегмента провода до ближайшего провода или ближайшего вывода компонента на линии соединения.

Провод до растяжения Результат выполнения команды Растянуть провод

Содержание

· 1.1. Категории проверки электрических схем

2. Инструмент Проверка чертежей

3. Инструмент Ошибки/список цепей

· 3.1. Отчет о кодах источников/приемников для цепей

· 3.2. Отчет о кодах источников/приемников для автономных ссылок

4. Инструмент Отсутствуют данные каталога

5. Комментарии

Инструменты проверки AutoCAD Electrical позволяют пользователю обнаруживать ошибки и несоответствия в различных частях проекта, и оперативно их устранять, что обеспечивает точность и правильность чертежей проекта.

К этим инструментам относятся:

· Проверка AutoCAD Electrical

· Проверка чертежей (Проверка DWG)

· Ошибки/список цепей

· Отсутствуют данные каталога

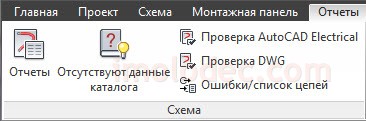

Пиктограммы инструментов проверки расположены на вкладке Отчеты в панели Схема.
