Инструмент Выравнивание может быть использован и для выравнивания компонентов монтажной панели.
Удаление компонентов
Команда Удалить компонент расположена на вкладке Схема в панели Редактировать компоненты и используется для удаления компонентов с чертежа. Также можно вызвать эту команду посредством отслеживающего меню для выбранного компонента.
После удаления компонента, разрывы проводов на месте удаленного компонента автоматически восстанавливаются, а нумерация проводов обновляется с учетом новых трасс соединений.
При удалении дочернего контакта AutoCAD Electrical выполняет поиск родительского компонента в проекте и автоматически удаляет данные о перекрестных ссылках на удаленный дочерний компонент.

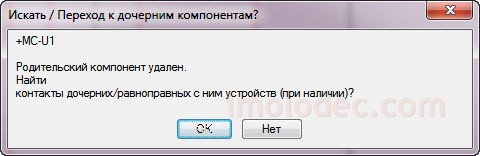

При удалении родительского компонента отображается запрос с предложением найти дочерние компоненты, перейти к ним и удалить их.
Изменение состояния контактов
Команда Переключить контакт расположена на вкладке Схема в панели Редактировать компоненты и используется для изменения состояния выбранного контакта на схеме с Замыкающих (З) на Размыкающие (Р) и наоборот.
При выполнении команды все значения атрибутов заменяемого контакта присваиваются новому. Если контакт является дочерним, AutoCAD Electrical производит поиск в проекте родительского компонента для данного контакта и изменяет имеющиеся в этом компоненте данные о перекрестных ссылках. Кроме этого, если в базе данных компонентов имеется информация по номерам вывода размыкающих и замыкающих контактов для конкретного компонента, нумерация выводов заменяемого контакта автоматически измениться.

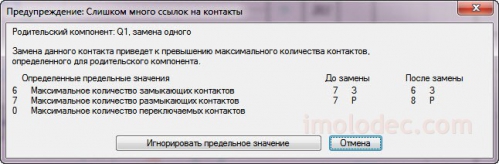

Еще одна проверка, при замене состояния контакта, не допускает превысить максимально допустимое количество контактов для выбранного типа компонентов. А в случае превышения на экран выводится окно с предупреждением.
Компоненту Q1, как видно из предупреждения, принадлежит 6 замыкающих контактов и 7 размыкающих.
При замене одного замыкающего на размыкающий был превышен лимит размыкающих контактов, о чем и свидетельствует данное сообщение. У пользователя есть варианты проигнорировать данное сообщение – нажать Игнорировать предельное значение и тогда замена типа контакта будет завершена, но в схеме будет ошибка, которую желательно сразу исправить, удалив лишние контакты. Либо нажав, Отмена – отменить изменение типа контакта.
Данная функция работает благодаря принятому соглашению о присвоении имен блокам компонентов AutoCAD Electrical. При выполнении команды Переключить контакт программа «проверяет» в имени блока компонента, который вы хотите заменить, пятый знак, по которому и определяет тип контакта. 1 – соответствует замыкающему контакту, а 2 – размыкающему контакту. При переключении контакта происходит замена одного блока на другой. Например, блок, изображающий контакт имеет имя VCR21 – это замыкающий контакт. При выполнении команды Переключить контакт по отношению к этому блоку AutoCAD Electrical заменяет блок VCR21 на блок с именем VCR22. Мы же видим, что замыкающий контакт изменился на размыкающий.
Данная функция может быть использована и для других вариантов замены блоков, на что хватит фантазии. Например, использовать команду Переключить контакт для замены компонента датчика с двумя контактами на датчик с тремя контактами (заземление).
Копирование каталожных данных
Команда Копировать назначение каталога расположена на вкладке Схема в панели Редактировать компоненты и используется для копирования каталожных данных из одного компонента схемы в другой. Например, на схеме расположено 10 катушек реле, пользователь может не назначать каждому реле каталожные данные, а использовать каталожные данные, назначенные одной катушке для копирования всем остальным реле.
Для копирования каталожных данных необходимо вызвать команду и выбрать компонент «оригинал» из которого будут взяты каталожные данные.
В открывшемся окне эти данные будут отображены для проверки. Если поля пустые, значит, данные каталога компоненту не назначены и отсутствуют. При необходимости их можно добавить или заменить существующие, нажав Поиск в каталоге. Также можно взять каталожные данные из компонентов чертежа – кнопка Найти: Только чертеж. Кнопка Создание комплекта (сборки) позволяет создать сборочную единицу с применением в качестве элемента сборки выбранного по каталогу изделия. Кнопка Проверка каталога предназначена для проверки наличия в каталоге данных выбранного компонента.
Для перехода к копированию каталожных данных необходимо нажать кнопку ОК.
После чего следует выбрать все компоненты, которым необходимо скопировать данные каталога.

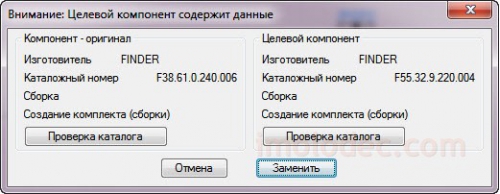

Если выбранному компоненту уже назначены другие данные - отобразиться окно с предупреждением.
Если вариант замены вас устраивает нажмите Заменить, в противном случае Отмена.
Копирование кода места и код функциональной группы компонента
Каждому компоненту проекта, помимо уникального позиционного обозначения, может быть присвоен дополнительный код места размещения в проекте (например: дверь шкафа, панель, шкаф и т.п.) и код функциональной группы (например: насосы, вентиляторы, сигнализация и т.п.).
Команда Копировать назначение кода функциональной группы/места расположена в выпадающем меню на вкладке Схема в панели Редактировать компоненты и предназначена для копирования кода функциональной группы и/или места одного компонента другим.
После вызова команды в открывшемся диалоговом окне Копия функциональной группы/места в компоненты следует отметить, что именно необходимо копировать Функциональную группу и/или Место, ввести в соответствующее поле/поля требуемый код или выбрать его из списка чертежа или проекта, или указать компонент, из которого следует скопировать значение. Если необходимо копировать и Функциональную группу и Место удобнее воспользоваться кнопкой Указать оригинал.
Код функциональной группы и код места хранятся в атрибутах компонента INST и LOC соответственно.
Сообщение с подтверждением об изменении кодов не выводится.
Обновление/переназначение позиционных обозначений в проекте
Инструмент Обновить/переназначить позиционные обозначения в проекте пригодится при повторном использовании уже имеющегося проекта или отдельных его чертежей в новом проекте. А также для «очистки» проекта перед передачей его в производство.
Используя данную команду, пользователь может обновить и изменить настройки скопированных чертежей в соответствии с требованиями нового проекта.
Инструмент позволяет переназначить:
· номера ссылок многозвенных цепей;
· позиционные обозначения всех не фиксированных компонентов;
· номера проводов;
· перекрестные ссылки.
А также изменить некоторые из настроек свойств чертежа или проекта.
Команда Обновить/переназначить позиционные обозначения в проекте расположена на вкладке Проект в панели Инструменты проекта, а также на панели Диспетчера проекта.
