Назначение соответствий атрибутов
Используя функцию обновления или замены блоков по вариантам А и В можно дополнительно настроить присвоение значений определенных атрибутов – атрибутам с другими именами. Или выражаясь другими словами, создать файл соответствия атрибутов.
Файл соответствия атрибутов
Файл соответствия атрибутов представляет собой файл формата XLS, CSV или TXT и используется, как уже упоминалось, для копирования значений атрибутов имеющихся графических образов компонентов в другие блоки, с другими именами атрибутов. Файл соответствия атрибутов должен содержать две колонки: в первой указываются имена атрибутов имеющихся блоков, а во второй имена атрибутов новых блоков.
Замена «не электрических» блоков на графические образы компонентов AutoCAD Electrical
Файл соответствия атрибутов также может быть использован в процедуре замены библиотеки «не электрических» блоков, которые используют «не стандартные» атрибуты, на блоки AutoCAD Electrical и не потерять при этом значения атрибутов. В результате выполнения замены библиотеки, в этом случае, атрибутам стандартных блоков AutoCAD Electrical будут присвоены значения, извлеченные из «не электрических» блоков в соответствии с файлом соответствия атрибутов.
Содержание
- 1. Инструмент Быстрое перемещение
- 2. Инструмент Переместить компонент
- 3. Копирование компонентов
- 4. Выравнивание компонентов по вертикали и горизонтали
- 5. Изменение состояния контактов
- 6. Копирование каталожных данных
- 7. Копирование кода места и код функциональной группы компонента
- 8. Обновление/переназначение позиционных обозначений в проекте
- 9. Изгибы соединений
- 10. Растянуть провод
- 11. Комментарии
В нескольких предыдущих уроках мы научились помещать на схему компоненты и соединять их проводами. Но совершенно не коснулись инструментов, предназначенных для редактирования схем. Что с удовольствием сделаем в этом уроке.
Научимся перемещать компоненты в пределах схемы, создавать копии компонентов, переносить значения атрибутов компонентов, выравнивать компоненты относительно друг-друга, удалять компоненты, копировать данные из одного компонента в другой, редактировать проводные соединения и т.п.
Инструмент Быстрое перемещение
Инструмент Быстрое перемещение идентичен стандартному для AutoCAD инструменту Растянуть, но адаптирован специально для работы с электрическими объектами AutoCAD Electical.
Основное отличие команды Растянуть от инструмента Быстрое перемещение заключается в том, что при использовании последнего, электрические связи (провода) подключенные к перемещаемому компоненту не обрываются.

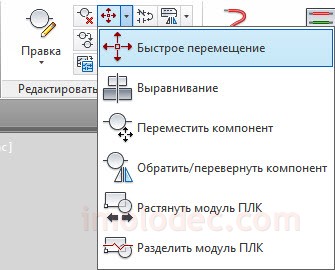

Вызвать инструмент Быстрое перемещение можно кликом по соответствующей пиктограмме, расположенной на вкладке Схема в панели Редактировать компоненты или кликнув правой кнопке мыши на объекте в открывшемся отслеживающем меню.
Перемещение объектов возможно только по горизонтали или вертикали, вдоль линии провода.
После перемещения компонента происходит автоматическое его обновление и центрирование номеров проводов. Инструмент Быстрое перемещение позволяет перемещать такие объекты как: компоненты, модули ПЛК, клеммы, стрелки с адресами источников и приемников, соединители и разветвители, участки цепей, звенья и шины многозвенных цепей и т.п.
Если при перемещении требуется обновление элементов проекта, на экран выводится диалоговое окно с предложением обновить позиционные обозначения и перекрестные ссылки на дочерние элементы.
Инструмент Переместить компонент
Инструмент Переместить компонент как и предыдущий предназначен для перемещения объектов схемы, но в отличие от Быстрого перемещения позволяет перемещать объекты не только вдоль линий соединения. При использовании данной команды объект, как бы вырезается, а затем снова вставляется в указанном месте вставки. При перемещении из горизонтальной цепи в вертикальную и наоборот происходит автоматический поворот компонента. Если компонент размещен в цепи, программа восстанавливает разорванные при перемещении компонента электрические связи и согласует нумерацию проводов с учетом новых соединений.

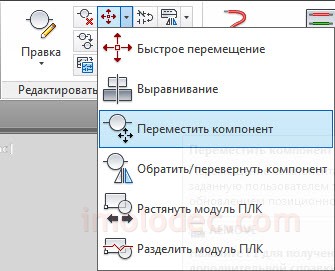

Вызвать инструмент Переместить компонент можно кликом по соответствующей пиктограмме, расположенной на вкладке Схема в панели Редактировать компоненты или кликнув правой кнопке мыши на объекте в открывшемся отслеживающем меню.
Если при перемещении требуется обновление элементов проекта, на экран выводится диалоговое окно с предложением обновить позиционные обозначения и перекрестные ссылки на дочерние элементы.
