Вариант В: Обновление блока (скорректированная или другая версия блока с тем же именем)
Команда обновления предназначена для замены ВСЕХ экземпляров ОДНОГО указанного графического образа компонента на новую его версию, при выборе первой опции. Или НЕСКОЛЬКИХ, или даже всех, графических образов компонентов принадлежащих одной библиотеке, на другие версии графических образов из другой библиотеки.
Как и при замене блоков, при обновлении все значения атрибутов и точек подключения сохраняются.
Обычно необходимость в замене графических образов компонентов возникает на стадии согласования проекта, когда вдруг выясняется, что у Заказчика принято иным способом обозначать какие-то из элементов схемы.
Вы можете создать другой графический образ и, используя опцию Обновление блока, легко заменить один графический образ на другой во всем чертеже или проекте.

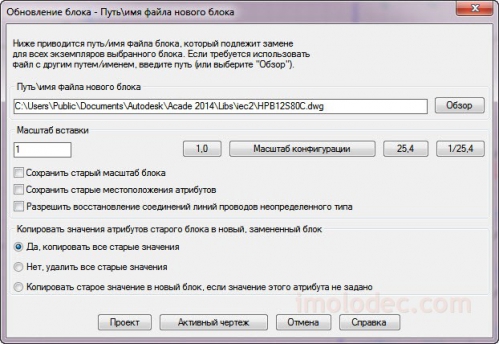

После выбора опции и нажатия ОК откроется окно Обновление блока – Путь\имя файла нового блока.
Если поле Путь\имя файла нового блока пустое, то сразу откроется диалог выбора файла .dwg нового блока для замены.
| Опция | Описание |
| Путь\ имя файла нового блока | Указывается полный путь, включая имя файла, нового блока, на который будут заменены все экземпляры выбранного блока. |
| Масштаб вставки | Задается, какой масштабный коэффициент будет применен при вставке нового блока; 1,0 = масштаб 1:1; 25,4 - масштабный коэффициент, для преобразования блоков, выполненных в дюймах, для применения их на схемах, выполненных в миллиметрах; 1/25,4 – масштабный коэффициент для преобразования блоков, в миллиметрах, для применения их на схемах, выполненных в дюймах. Коэффициент масштабирования элементов задается в Свойствах чертежа. |
| Сохранить старый масштаб блока | Позволяет сохранить старый масштаб блока (Масштаб вставки становиться недоступным). |
| Сохранить старые местоположения атрибутов | Определяет, что местоположение атрибутов нового блока определяется положением одноименных атрибутов старого графического образа. |
| Разрешить восстановление соединений линий проводов неопределенного типа | При замене графического образа компонента на новый, линии, не являющиеся проводами, преобразуются в соединения. |
| Да, копировать все старые значения | Все значения атрибутов старого блока копируются в одноименные атрибуты нового. |
| Нет, удалять все старые значения | Все значения атрибутов старого блока удаляются, а новый блок размещается на чертеже без атрибутов. |
| Копировать старое значение в новый бпок, если значение этого атрибута не задано | Если в новом графическом образе значения атрибутов не заданы, то они копируются из старого блока. Иначе, старые значения атрибутов удаляются и используются значения из нового графического образа. |
Замена библиотеки
Процедура Замена библиотеки абсолютно аналогична, рассмотренной выше процедуре Обновление блоков.
Но предназначена эта процедура для замены всех блоков чертежа на блоки из новой библиотеки, как уже говорилось выше.
При выполнении данной процедуры все блоки, имена которых присутствуют в новой библиотеке, заменяются новыми версиями блоков из этой библиотеки. При этом все значения атрибутов и соединения компонентов проводами сохраняются.

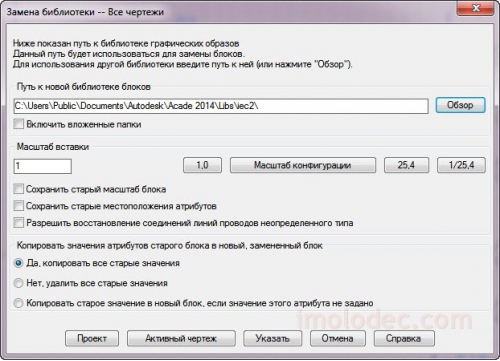

Выбирать блоки вручную, при выполнении процедуры, не требуется, так как, выполняется замена всех блоков чертежа. Элементы диалогового окна Замена библиотеки -- Все чертежи идентичны элементам, рассмотренного диалогового окна Обновление блока – Путь\имя файла нового блока. Единственное отличие, что необходимо указать путь к новой библиотеке, а не к файлу нового блока.
Замена блоков выполняется только для тех блоков, для которых найдены файлы блоков с идентичными именами. Если файла с соответствующим именем блока в новой библиотеке, не найдено, такие блоки не обрабатываются.
Предполагается, что пользователь может посредством данной функции заменить графические образы компонентов одного стандарта, например JIC125, на блоки другого стандарта, например стандарта IЕС2. Или даже блоки обычного AutoCAD на блоки AutoCAD Electrical.
