Замена графического образа компонента
Для вызова команды замены или обновления графических образов компонентов в отдельном чертеже или сразу во всем проекте необходимо кликнуть по пиктограмме Перестановка/обновление блоков, расположенной на вкладке Схема в панели Редактировать компоненты.

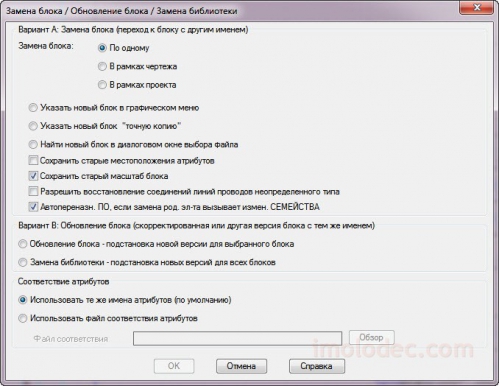

После чего на экране появиться диалоговое окно Замена блока / Обновление блока / Замена библиотеки.
В этом окне предлагается выбрать один из вариантов:
· Вариант А: Замена блока
· Вариант В: Обновление блока
Можно выбрать только один из вариантов действия команды.
Рассмотрим каждый из них более подробно.
Вариант А: Замена блока (переход к блоку с другим именем)
При выборе «Вариант А» AutoCAD Electrical выполняет не только замену одного графического образа компонента другим, но и позволяет сохранить масштаб исходного компонента, местоположение компонента и его атрибутов на чертеже, угол поворота, точки подключения компонента. Например, «Вариант А» может быть использован при необходимости заменить стандартную катушку реле на катушку реле со встроенным диодом. Или замене всех стандартных катушек реле на чертеже или в проекте на катушки реле со встроенным диодом и светодиодом.
| Опция | Описание |
| Замена блока: По одному | Последовательная замена одного графического образа компонента на другой. |
| Замена блока: В рамках чертежа | Один графический образ компонента заменяется на другой во всем чертеже. |
| Замена блока: В рамках проекта | Замена одного графического образа компонента на другой во всем проекте. (В процессе выполнения команды вызывается стандартный диалог Выбрать чертежи для обработки, позволяющий выбрать чертежи проекта в которых необходимо произвести замену). |
| Указать новый блок в графическом меню | Открывается Графическое меню для выбора нового графического образа компонента. |
| Указать новый блок «точную копию» | Программа предлагает выбрать графический образ компонента на чертеже, чтобы использовать его в качестве оригинала. |
| Найти новый блок в диалоговом окне выбора файла | Открывается диалог выбора файла блока в библиотеке графических образов компонентов AutoCAD Electrical (По умолчанию: C:\Users\Public\Documents\Autodesk\Acade {версия}\Libs), чтобы использовать его в качестве оригинала. |
| Сохранить старые местоположения атрибутов | Местоположение атрибутов нового графического образа компонента определяется их местоположением в исходном (старом) блоке. |
| Сохранить старый масштаб блока | Масштаб нового графического образа компонента соответствует масштабу исходного (старого) блока. |
| Разрешить восстановление соединений линий проводов неопределенного типа | При замене графического образа компонента на новый, линии, не являющиеся проводами, преобразуются в соединения. |
| Автопереназн. ПО. если замена род. эл-та вызывает измен. СЕМЕЙСТВА | Автоматическое присвоение компоненту нового позиционного обозначения, в случае, если новый графический образ компонента относится к другому семейству. Если семейство не изменяется – позиционное обозначение остается прежним. |
Каталожные данные компонента будут потеряны, если при замене графического образа компонента изменяется его тип.
Подключение проводов к обновленному компоненту происходит автоматически, если он не значительно отличается по размерам от предыдущего и имеет аналогичные точки подключения, в противном случае, подключение может быть нарушено.
Если чертеж уже содержит графический образ компонента, то этот образ будет определяющим для всех других копий графического образа компонента с тем же именем блока.
