Размещение на схеме 3х-полюсных компонентов
Как и однополюсные, 3-полюсные компоненты представляют собой блоки AutoCAD с атрибутами. Вставка 3-попюсных компонентов выполняется как вставка родительского элемента с двумя дочерними. AutoCAD Electtical автоматически вставляет все компоненты, назначает родительские и дочерние атрибуты, и при необходимости, создает пунктирную линию между компонентами.

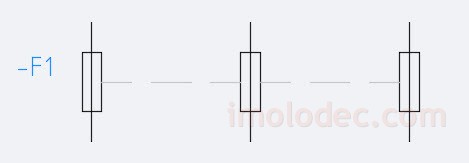

З-полюсные компоненты, вертикальной ориентации, размещаются слева направо. Причем, первым идет родительский элемент, а затем два дочерних, как на рисунке выше.
Горизонтальные 3-полюсные компоненты размещаются сверху вниз: родительский элемент размещается сверху, а под ним два дочерних.
В остальном процедура размещения З-полюсных компонентов на схеме не отличается от размещения 1-полюсных. Так, при вставке З-полюсного компонента в существующую З-фазную цепь, происходит разрыв проводов в точках подключения компонента. А при удалении компонента – целостность проводов восстанавливается.
Процедура размещения 3-фазных компонентов на примере двигателей

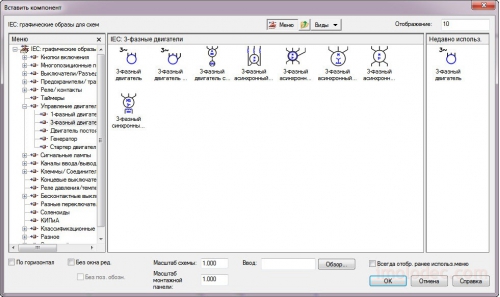

Графические библиотеки компонентов AutoCAD Electrical, в частности библиотека IEC, содержат различные графические обозначения 3-фазных двигателей, в зависимости от их исполнения.

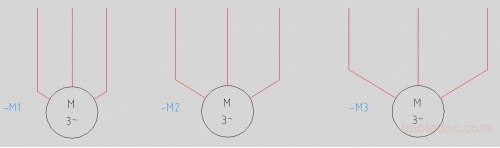

При размещении 3-фазного двигателя на схеме в уже существующую 3-фазную цепь в качестве точки вставки необходимо указать точку на среднем проводнике. При этом соединительные провода не только обрезаются в точках подключения компонента, но также происходит удлинение боковых выводов З-фазного двигателя до ближайших соединений З-фазной цепи. Благодаря этому один графический образ 3-фазного двигателя может быть помещен в 3-фазные цепи с различным расстоянием между проводами. Чтобы такое стало возможным, разработчики поместили в графический образ специальный атрибут Х0ТЕRMnn, значение подсказки для которого X0Stretch. Углы наклона выводов двигателя определяются положением точки вставки графического образа и точками вставки атрибутов Х0ТЕRMnn.
Урок 11.
Содержание
- 1. Процедура размещения графического обозначения компонента на схеме
· 1.1. Блок Позиционное обозначение компонента
· 1.2. Блок Данные каталога
· 1.3. Блок Номинальные значения
· 1.4. Блок Описание
· 1.5. Блок Перекрестная ссылка
· 1.6. Переопределение формата перекрестных ссылок компонентов
· 1.7. Блоки Функциональная группа и Место
· 1.8. Блок Выводы
· 1.9. Кнопка ОК и ОК-Повторить
2. Размещения графического обозначения «дочернего» компонента на схеме
3. Комментарии
В предыдущих уроках мы научились строить соединительные линии (провода) и даже коснулись размещения 3-полюсных компонентов на схеме. Изучим это процесс более подробно, научимся работать с компонентами схем. Этому будет посвящено несколько следующих уроков.
Существует несколько способов размещения условных графических обозначений компонентов на схеме. Когда вы только начинаете работать в AutoCAD Electrical, вы будете использовать Графическое меню.
Для упрощения процесса размещения можно предварительно создать перечень компонентов, входящих в уже созданные схемы или чертежи компоновок монтажных панелей. Также пользователь может в качестве инструмента вставки использовать внешний перечень компонентов (этот способ мы рассмотрим в следующем уроке). После размещения компонента пользователь может легко обновить или заменить графическое изображение компонента при изменении библиотеки компонентов проекта или стандартов чертежа.
