Не используйте один слой для разных типов номеров проводов, пусть это будут разные слои, каждый со своим цветом.
Расположение номеров проводов

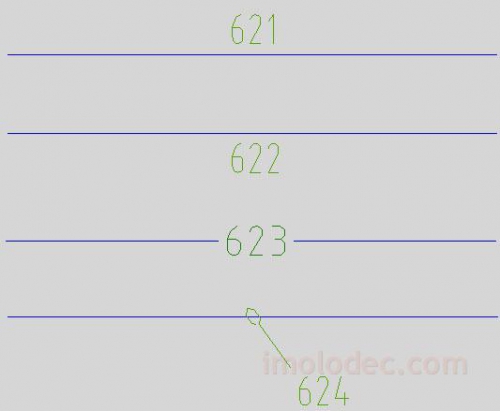

Номера проводов могут располагаться:
· над проводами (слева для вертикальных проводов);
· под проводами (справа для вертикальных проводов);
· на одной линии с проводом;
· на выноске.

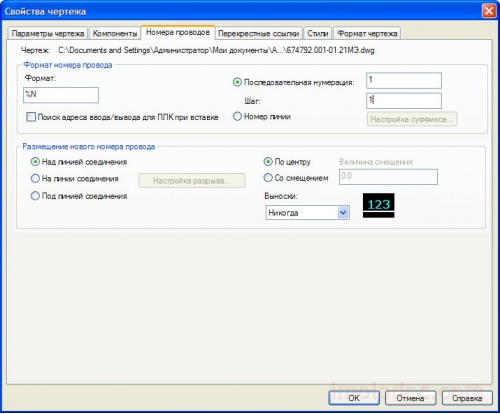

Настройка места размещения номера провода осуществляется в Свойствах проекта или в Свойствах чертежа во вкладке Номера проводов.

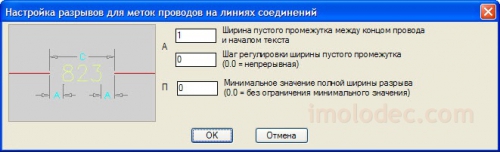

При выборе размещения номеров проводов На линии соединения необходимо задать промежуток между номером и концами проводов в месте вставки номера. После нажатия кнопки Настройка разрыва… открывается окно Настройка разрывов для меток проводов на линиях соединений. В этом окне указываются необходимые размеры.
При изменении в свойствах чертежа места размещения номеров проводов, расположение уже существующих номеров не изменяется. Для их изменения необходимо удалить существующие номера проводов и добавить их заново.
AutoCAD Electrical создает выноску с номером провода в случае, если номер провода накладывается на какие либо элементы схемы. Проверка наложения самой выноски на другие объекты не выполняется. Проверка на необходимость размещения выносок запускается при вставке номеров проводов, а также при перемещении номера провода.
Если программа не может найти подходящее место для размещения номера провода, это необходимо сделать вручную.
По возможности не используйте выноски номеров проводов. Для этого в Свойствах проекта или в Свойствах чертежа во вкладке Номера проводов в поле Выноски: укажите Никогда.
Добавление номеров проводов и выноски для номеров проводов
AutoCAD Electrical позволяет автоматически добавлять номера проводов для каждой цепи проекта. Также автоматически могут быть добавлены выноски, как для каждого номера провода, так и только для тех номеров, для которых не хватает места для размещения без выноски.
Обработка цепей осуществляется слева направо и сверху вниз. По умолчанию номера размещаются по центру первого найденного сегмента цепи. Но пользователь может задать смещение от левого конца (для проводов, расположенных горизонтально) или от верхнего конца (для проводов, расположенных вертикально).
По умолчанию, для каждой цепи, размещается только один номер провода. При необходимости пользователь может добавить сколько угодно копий номера провода на разных участках цепи.
Если в местах расположения номера по умолчанию находится слишком много графики, добавляется выноска с номером провода (если создание выносок не запрещено).
Автонумерация проводов в рамках проекта
В зависимости от настроек возможны три варианта выполнения автонумерации проводов:
· В рамках проекта – назначение или переназначение номеров проводов в рамках проекта. В диалоговом окне Нумерация проводов допускается установить дополнительные настройки проекта.
· Указать отдельные провода – номера проводов будут назначены/переназначены для проводов, которые вы укажите на текущем, открытом чертеже.
· В рамках чертежа – нумерация/перенумерация проводов выполняется для всех проводов текущего, открытого чертежа.
Три вопросительных знака «???» на месте номера провода указывает на то, что данному проводу не присвоен номер. Нумерация выполнялась для отдельных проводов или в рамках отдельного чертежа, а не в рамках всего проекта.
Что надо помнить о нумерации проводов
· AutoCAD Electrical позволяет использовать четыре типа номеров провода: обычный, фиксированный, дополнительный и клемма/цепь. Для каждого из этих типов используется свой собственный слой.
· AutoCAD Electrical позволяет располагать номера проводов над проводами, под проводами, на одной линии с проводом и на выноске.
· Одной цепи может быть назначен и проставлен только один номер провода. Для добавления дополнительных номеров на других участках этой цепи необходимо воспользоваться командой Копировать номер провода.
· Если провод не имеет длинных прямолинейных участков или рядом присутствуют какие-то другие элементы чертежа, при добавлении номера автоматически создается выноска с номером провода на свободное поле чертежа, если выноски не запрещены в настройках проекта или чертежа.
Вставка номеров проводов на схеме

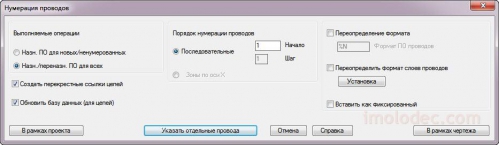

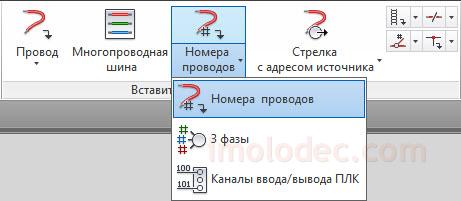

1. Вызовите диалоговое окно Нумерация проводов, нажав соответствующую пиктограмму Номера проводов на вкладке Схема в панели Вставить провода/номера проводов. В открывшемся окне укажите необходимые параметры нумерации.
2. Выберите вариант выполнения нумерации: в рамках проекта, в рамках чертежа или указанием отдельных проводов, нажав соответствующую кнопку. В зависимости от выбранного варианта дальнейшая процедура будет отличаться.
При варианте В рамках чертежа – номера проводам автоматически будут присвоены и проставлены на текущем чертеже.

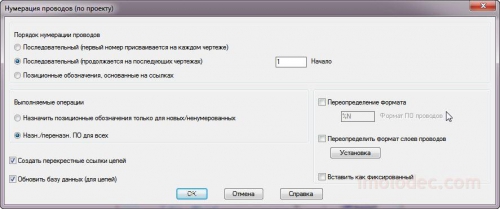

Если будет выбран вариант В рамках проекта, необходимо будет произвести необходимые настройки нумерации в следующем окне:
После нажатия ОК откроется стандартный диалог выбора файлов для обработки, в котором необходимо будет выбрать файлы проекта, требующие присвоения и расстановки номеров проводов.
Ну и для варианта с указанием отдельных проводов, необходимо будет указать провода, которые подлежат нумерации.
Копирование/дублирование номеров проводов на схеме
В некоторых случаях требуется продублировать номер провода на разных участках цепи. Такая ситуация, например, возникает при расположении одной цепи проекта на разных листах, или когда требуется подчеркнуть отношение конкретного провода к данной цепи.

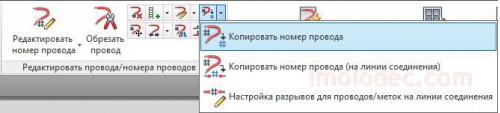

1. Для запуска процедуры нажмите пиктограмму Копировать номера проводов на вкладке Схема в панели Редактировать провода/номера проводов.
2. Кликните левой кнопкой мыши на проводе в том месте, где вы хотели бы установить дополнительный номер.
