Производим расчет на нагрузки, действующие вдоль оси мо­ста.

Дата: 2025-05-01; Просмотры: 31

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

Определяем горизонтальную силу и момент относительно осей, проходящих через центр подошвы ростверка:

;

.

Находят предварительный расчетный вес ростверка по его минимальным размерам в плане, зависящим от размеров опоры:

где и - размеры опоры в плане на уровне обреза ростверка (см. рис1.) и ;

- минимальная ширина обрезов, равная 0,5м;

- удельный вес материала ростверка (для железобетонных ростверков равен 24 );

- коэффициент надежности по нагрузке (для постоянных нагрузок

Число несущих элементов n определяют непосредственно из выражения

,

где ;

;

;

;

.

b – расстояние между осями крайних несущих элементов в расчетном направлении (см. рис. 1);

m_x – число несущих элементов в ряду, параллельном расчетному направлению (в данном случае параллельному оси ОХ),принимаю m_x =3.

.

Минимальное расстояние между осями соседних несущих элементов (минимальный шаг) зависит от вида несущего элемента, толщины его ствола . Для забивных висячих свай без уширений .

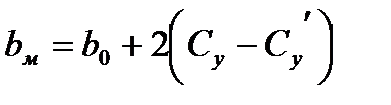

Расстояния между осями крайних несущих элементов:

;t ₁ = t _м;

;

,

где обозначает расстояние от оси крайнего несущего элемента до ростверка:

;

;

Т.кb<b_м,тоb=b_м=3,7м, а t₁=b_м/(m_x-1)=1,85;

.

Число рядов, параллельных расчетному направлению, будет

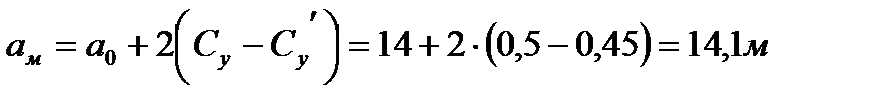

Расстояние между осями крайних несущих элементов в поперечном направлении (см. рис. 1):

,

где - шаг несущих элементов в поперечном направлении, принимаемый

t₂=t_м=1,2м.

Т.к а=а_м , то ,тогда a =14,1м.

Определим длины консолей свесов ростверка в обоих направлениях:

и .

Размеры прямоугольного ростверка в плане

;

.

После определения размеров ростверка по выражениям уточняют его вес.

;

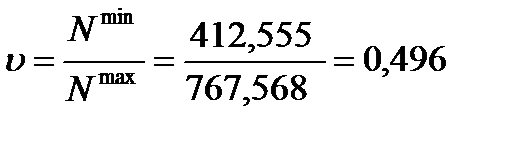

После определения числа несущих элементов и схемы их размещения вычисляют наибольшее N_max и наименьшее N_min продоль­ные усилия в элементах по формуле = ( P ′+ G_p )/ n ± 0,5 bM_y º/ J_y º .

В данной формуле приведенный момент инерции свайного поля J _y ºотносительно оси OY при равномерном размещении свай определяется как

J_y º = n (γ _mx b ²+ d_m )=51*(0,167*3,7²+0,083)=120,598.

Тогда =(18082+3643,2)/52±0,5*3,7*13657,394/120,598;

N_min =412,555кН;

N_max =767,568кН;

;

N_max =767,568≤861,27=Р_Г’ (Условие выполняется);
