Рис. 1. Схема фундамента с вертикальными несущими элементами

Дата: 2025-05-01; Просмотры: 28

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

1 – несущие элементы (сваи или столбы);

2 – ростверк;

3 – опора;

4 – отметка дна реки до размыва;

5 – отметка уровня общего размыва;

6 – отметка уровня местного размыва;

7 – отметка кровли второго слоя грунта.

2. ПРОЕКТИРОВАНИЕ ФУНДАМЕНТА

2.1. Оценка грунтового основания

2.1.1. Определение физических характеристик грунтов

По основным физическим характеристикам грунтов, приведенным в таблице 1,2 вычислим производные, которые используются при проектировании фундамента.

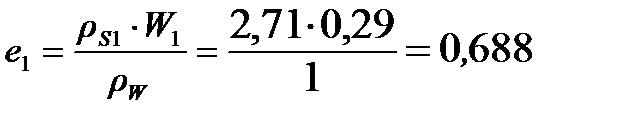

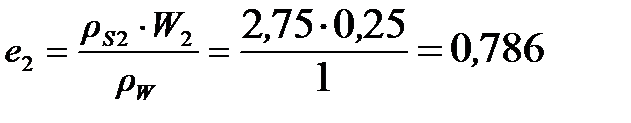

1. Коэффициент пористости

(1)

где - плотность воды, т/м³;

т/м³

т/м³

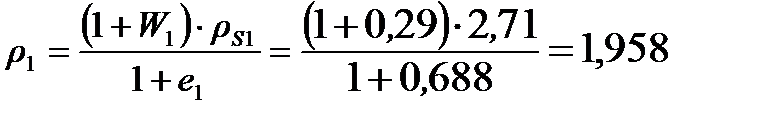

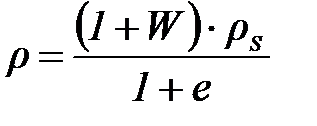

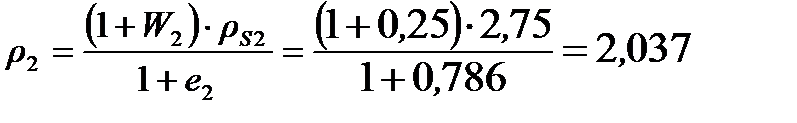

2. Плотность водонасыщенного грунта, кН/м³:

(2)

кН/м³:

кН/м³:

3. Удельный вес грунта, кН/м³:

(3)

кН/м³:

кН/м³:

4. Удельный вес частиц грунта, кН/м³:

(4)

кН/м³:

кН/м³: (5)

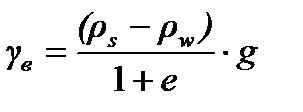

5. Удельный вес грунта во взвешенном состоянии, кН/м³:

(6)

6. Число пластичности:

(7)

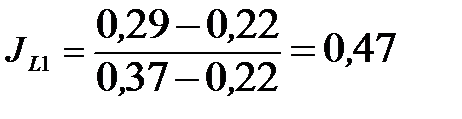

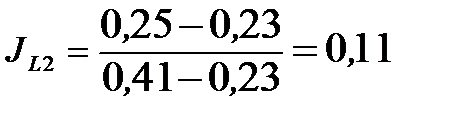

7. Показатель текучести:

(8)

Разновидность песков по степени плотности устанавливается в зависимости от его коэффициента пористости e по ГОСТ 25100 (табл. П.1.3) [6].

Первый слой – суглинок тугопластичный

Второй слой – глина полутвердая

На основании ГОСТ 25100 по найденному значению уточняют разновидность глинистого грунта (супесь, суглинок, глина) (табл. П.1.1), а по значению – его консистенцию (табл. П.1.2) [6].

Результаты расчетов сводим в таблицу 4.

Таблица 4

Физические характеристики грунтов основания

2.1.2. Оценка несущей способности и сжимаемости грунтов

Несущую способность грунтов оценивают послойно сверху вниз по геологическому разрезу по оси проектируемого фундамента (рис. 2). Для каждого слоя нескального грунта определяют расчётное сопротивление грунта осевому сжатию R по формуле, приведенной в приложении 24 СНиП 2.05.03-84* [4]:

Рис. 2. Геологический разрез по оси опоры:

1 – Отметка дна реки до размыва
