Приложение Ж (обязательное) Пример оформления содержания
| Введение…………………………………………………………………………………………….. 1 Обоснование проекта…………………………………………………………………………….. 1.1 Характеристика предприятия………………………………………………………….. 1.2 Экономическое положение ОАО «Уральская Сталь»………………………………… 1.3 Система управления качеством………………………………………………………... 1.4 Характеристика ЭСПЦ…………………………………………………………………. 2 Анализ современных способов и агрегатов для производства электростали………………… 2.1 Одношахтная печь………………………………………………………………………. 2.2 Двухэлектродная ДСП постоянного тока……………………………………………... 2.3 ДСП Consteel……………………………………………………………………………. 2.4 Шахтная ДСП с удерживающими пальцами………………………………………….. 3 Проектирование шахтной ДСП в ЭСПЦ ОАО «Уральская сталь»……………………………. 3.1 Основные принципы выплавки стали в шахтной ДСП……………………………… 3.2 Описание процесса завалки на шахтной ДСП……………………………………….. 3.3 Конструкционные особенности шахтной ДСП………………………………………. 3.4 Техническое описание шахтной ДСП…………………………………………………. 3.4.1 Токопроводящие консоли электрододержателей……………………………………. 3.4.2 Корпус печи и система донного выпуска…………………………………………… 3.4.3 Шахта и свод…………………………………………………………………………... 3.4.4 Оборудование лоя продувки инертным газом в ковше…………………………….. 3.4.5 Короткая сеть………………………………………………………………………….. 3.5 Расчет удельного значения полезной энергии для периода плавления……………... 4 Организация и экономика производства ………………………………………………………... 4.1 Организация производственных потоков…………………………………………….. 4.1.1 Расчет годового производства цеха…………………………………………………. 4.1.2 Расчет дополнительных капитальных затрат……………………………………….. 4.1.3 Расчет показателей по труду…………………………………………………………. 4.1.4 Штатное расписание………………………………………………………………….. 4.1.5 Расчет изменения фонда оплаты труда и начислений……………………………… 4.1.6 Расчет изменения производительности труда………………………………………. 4.2 Расчеты плановой калькуляции себестоимости продукции…………………………. 4.2.1 Расчет прибыли от реализации продукции…………………………………………. 4.2.2 Экономическая эффективность проектных решений………………………………. 4.2.3 Сводные технико-экономические показатели………………………………………. 5 Безопасность жизнедеятельности……………………………………………………………….. 5.1 Идентификация опасных и вредных производственных факторов………………… 5.3 Санитарно-технические требования…………………………………………………... 5.4 Разработка мер защиты от опасных и вредных факторов……………………………. 5.5 Безопасность жизнедеятельности в чрезвычайных ситуациях……………………… 5.6 Специальные разработки по обеспечению безопасности……………………………. 6 Охрана окружающей природной среды…………………………………………………………. 6.1 Характеристика выбросов электросталеплавильного цеха………………………….. 6.2 Охрана поверхностных и подземных вод…………………………………………….. Заключение………………………………………………………………………………………….. Список использованных источников……………………………………………………………… Приложение А Конструкция шахты………………………………………………………………. Приложение Б Комбинированная горелка………………………………………………………... Приложение В Спецификация к плану цеха……………………………………………………... Приложение Г Спецификация к шахтной печи………………...………………………………... | 8 10 10 10 11 12 27 29 31 34 40 45 45 49 51 58 60 62 63 64 65 68 73 73 73 75 76 76 78 79 79 84 85 90 94 94 96 101 101 102 104 104 107 113 114 116 117 118 120 |
Приложение И
(обязательное)
Пример оформления титульного листа альбома иллюстраций и презентации
Национальный исследовательский ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
«МИСиС»
НОВОТРОИЦКИЙ ФИЛИАЛ
Кафедра Металлургических технологий
Направление 150100 «Металлургия»
Специальность 150101 «Металлургия черных металлов»
ДИПЛОМНАЯ РАБОТА
на тему: СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ ВЫПЛАВКИ И
РАЗЛИВКИ СТАЛИ МАРКИ Х60 В УСЛОВИЯХ ЭСПЦ
ОАО «УРАЛЬСКАЯ СТАЛЬ»
Студент Е.В. Павлов
Руководитель А.Н. Иванов
Новотроицк, 2012
Приложение К
(обязательное)

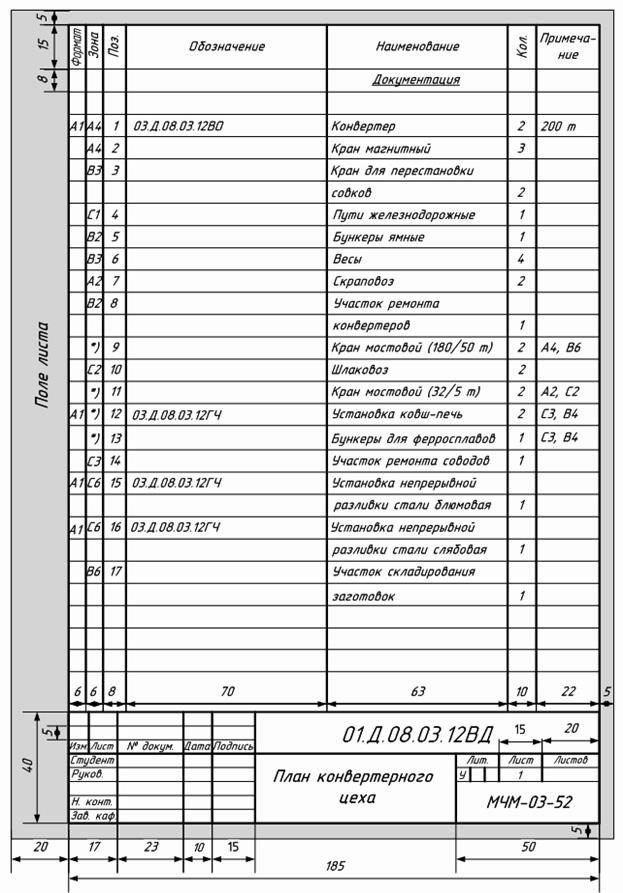

Пример заполнения спецификации
Рисунок К.1
Приложение Л
(обязательное)
Пример разбивки поля чертежа на зоны
Рисунок Л.1
БРАТКОВСКИЙ Евгений Владимирович
ЗАВОДЯНЫЙ Алексей Васильевич
ЧИЧЕНЕВ Николай Алексеевич
ШАПОВАЛОВ Алексей Николаевич
Методическое пособие по оформлению выпускных
квалификационных работ
