3.7.6 Приложения должны иметь общую с остальной частью документа сквозную нумерацию страниц.
3.8 Требования к оформлению графической части
3.8.1 К защите ВКР студент должен подготовить графический материал в виде альбома иллюстраций и презентации.
3.8.2 Альбом с иллюстрациями и презентация должны содержать результаты ВКР, которые выносятся на защиту: технологические схемы, планировки проектируемых или реконструируемых цехов, чертежи оборудования, графические зависимости, формулы, результаты технологических и экономических расчетов, моделирования и т.д.
Альбом с иллюстрациями распечатывается на листах формата А4, в количестве 10 шт. (по числу членов ГАК) и передается техническому секретарю ГАК перед началом защиты вместе с текстовой частью ВКР.
Чертежи и плакаты могут выполняться как с использованием компьютерных приложений, так и вручную с последующим переносом в электронный формат посредством сканирования. При этом можно использовать как вертикальную, так и горизонтальную ориентацию листа. Основное содержание чертежа или плаката следует располагать на листе равномерно, занимая не менее 75% его площади. При выборе масштаба изображений и надписей нужно учитывать, что они должны быть хорошо различимы.
Пример оформления титульного листа альбома иллюстраций и презентации приведен в приложении И.
3.8.3 Оформление чертежей. Лист чертежа должен иметь ограничительную рамку и два угловых штампа – нижний, с основной надписью по ГОСТ 2.104. (рисунок 3.2), и верхний.

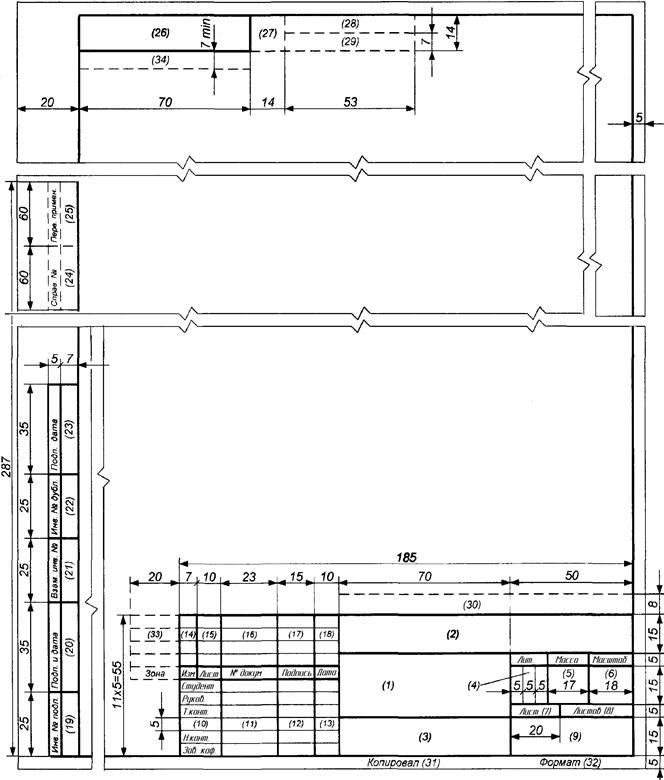

Рисунок 3.2. – Структура основной надписи чертежа
Надпись в верхнем штампе соответствует обозначению ВКР и должна быть перевернута относительно чертежа и нижнего штампа. Ограничительная рамка отстоит от кромки листа справа, сверху и снизу на 5 мм, слева – на 20 мм.
На одном листе при необходимости можно разместить несколько чертежей. В этом случае лист условно делится на две или четыре части (с соблюдением требований ГОСТ 2.301 [9]) и каждая часть чертежа оформляется со своей ограничительной рамкой и штампом.
Заголовочные надписи на листах чертежей не допускаются. Графы основной надписи заполняются следующим образом (см. рисунок 3.2):
− в графе 1 – наименование документа. Для пояснительной записки указывается «Пояснительная записка» или наименование раздела пояснительной записки, если лист с основной надписью по форме 2 идет в начале каждого раздела, для чертежа – название чертежа;
− в графе 2 – обозначение чертежа (см. п. 3.3.2);
− в графе 3 – обозначение материала детали (для чертежей деталей);
− в графе 4 – литеру, присвоенную документу (графу заполняют последовательно, начиная с крайней левой клетки). Для ВКР без внедрения указывается литера «У» (учебный), при наличии внедрения – «УР» (учебный реальный);
− в графе 5 – массу изделия;
− в графе 6 – масштаб изделия;
− в графе 7 – порядковый номер листа (на документах, состоящих только из одного листа, графу не заполняют);
− в графе 8 – общее количество листов документа. Для графической части проекта учитывается только количество чертежей;
− в графе 9 – учебная группа выпускника (например, «МЧМ-03-62з»);
− в графе 10 – характер работы, выполняемый лицом, подписывающим документ;
− в графе 11 – фамилии лиц, подписывающих документ.
− в графе 12 – подписи лиц, фамилии которых указаны в графе 11;
− в графе 13 – даты подписания документа (с указанием года двумя последними цифрами);
− в графе 26 – обозначение основной надписи, повернутое на 180о.
Оставшиеся графы в чертежах для ВКР допускается не заполнять.
Пример заполнения штампа основной надписи приведен на рисунке 3.3.

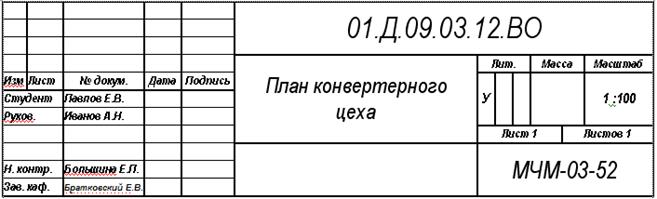

Рисунок 3.3 - Пример заполнения основной надписи чертежа
3.8.4 Оформление плакатов. Для плакатов строгих требований к оформлению не устанавливается, не оформляются ограничительные рамки и штампы. Основная надпись выполняется на оборотной стороне листа в правом нижнем углу.
Плакаты должны снабжаться заголовками, написанными в верхней части листа по центру строки прописными буквами. На одном плакате допускается размещение нескольких материалов, объединенных общим заголовком и имеющих собственные подзаголовки, которые указывают непосредственно над этими материалами. Кроме изобразительной части, плакат может содержать, при необходимости, пояснительный текст.
В отличие от иллюстраций и таблиц, размещаемых в пояснительной записке, на плакатах не используются слова «таблица», «рисунок». Использование термина «таблица» допустимо только в тексте самого заголовка (подзаголовка).
На плакаты рекомендуется выносить:
− методики расчетов с формулами, рисунки;
− схемы экспериментальных и промышленных установок;
− таблицы экспериментальных и расчетных данных;
− результаты экспериментов и расчетов в виде графиков и диаграмм;
− результаты расчетов по экономике и организации производства;
− сведения о мероприятиях по безопасности жизнедеятельности и охране окружающей среды.
При вынесении на плакат формул на том же листе необходимо размещать и расшифровку значений используемых символов и числовых коэффициентов.
Плакат может содержать цветные изображения и надписи, но использование цвета должно быть всегда целесообразным и функциональным.
3.9 Спецификация
3.9.1 Спецификация является основным конструкторским документом для сборочной единицы, составляемым в соответствии с ГОСТ 2.106 [10]. Она определяет состав сборочной единицы и необходима для комплектования конструкторских документов, планирования запуска в производство и изготовления.
3.9.2 Спецификации, составленные на отдельных листах, помещают в приложении к ВКР. Спецификации к чертежам монтажным, общего вида и схемам допускается оставлять на поле чертежа в виде таблицы; наименование и обозначение составных частей изделия можно указывать на полках линий-выносок.
3.9.3 В общем случае спецификация состоит из разделов, которые располагаются в следующей последовательности: документация (монтажный чертеж, технические условия и др.), комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы и комплекты. Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают.
3.9.4 Рамка и основная надпись спецификации аналогична соответствующим пунктам ведомости и заполняется по форме приложения К. Если спецификация оформлена на нескольких листах, то на втором и последующем листах основная запись оформляется по упрощенной форме (рисунок 3.4).

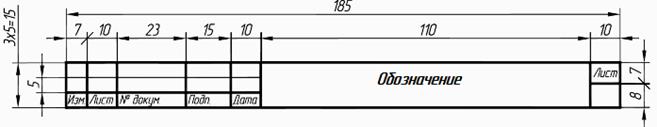

Рисунок 3.4 - Упрощенная форма основной надписи для спецификации
3.9.5 Графы спецификации заполняют следующим образом (см. приложение К):
- в графе «Формат» указывают форматы документов, обозначения которых записывают в графе «Обозначение». Если документ выполнен на нескольких листах различных форматов, то в графе «Формат» проставляют «звездочку» со скобкой, а в графе «Примечание» перечисляют все форматы в порядке их увеличения.
Для документов, записанных в разделе «Стандартные изделия», «Прочие изделия» и «Материалы», графу «Формат» не заполняют.
- в графе «Зона» указывают обозначение зоны, в которой находится номер позиции записываемой составной части. Пример разбивке поля чертежа на зоны по ГОСТ 2.104 представлен в приложении Л.
Если имеются повторяющиеся номера позиций, то в спецификации в графе «Зона» проставляют «звездочку» со скобкой, а в графе «Примечание» указывают все зоны;
- в графе «Поз.» указывают порядковые номера составных частей, непосредственно входящих в специфицируемое изделие. Для разделов «Документация», «Комплекты» графу «Поз.» не заполняют;
- в графе «Обозначение» указывают обозначение записываемых документов, обозначение основных конструкторских документов на записываемые в эти разделы изделия.
- в графе «Наименование» указывают наименование документов, например: «Сборочный чертеж», «Габаритный чертеж», «Технические условия». В разделах спецификации «Комплексы», «Сборочные единицы», «Детали», «Комплекты» - наименования изделий в соответствии с основной надписью на основных конструкторских документах этих изделий;
- в графе «Кол.» указывают количество оборудования, изделий и т.д.;
- в графе «Примечание» указывают дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к записанным в спецификацию изделиям.
Пример заполнения спецификации приведен в приложении К.
