2.10.7 Порядок изложения математических уравнений такой же, как и формул.

Дата: 2025-05-01; Просмотры: 2

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

2.10.8 Расчеты по формулам равнозначны тексту и оформляются с абзацного отступа без оставления свободной строки сверху и снизу.

2.11 Правила написания и обозначения единиц физических величин

2.11.1 Следует применять стандартизированные единицы физических величин, их наименования и обозначения в Международной системе СИ по ГОСТ 8.417 [5]. Наряду с единицами системы СИ, при необходимости, в скобках могут быть указаны единицы ранее применявшихся систем.

Допускаются к применению наряду с единицами СИ:

– внесистемные единицы: единица массы - тонна (т); времени - минута (мин), час (ч), сутки (сут); плоского угла - градус (...°), минута (…'), секунда (…"); объема, вместимости (л); длины - астрономическая единица (а.е.), световой год (св. год), парсек (пк); оптической силы - диоптрия (дптр); площади - гектар (га); энергии - электрон-вольт (эВ); полной мощности - вольт-ампер (В·А); реактивной мощности - вар (вар);

– единицы, временно допускаемые к применению: частота вращения - оборот в секунду (об/с), оборот в минуту (об/мин); масса - карат (кар) и т.п.

2.11.2 Для написания значений величин предусматривается применять обозначения единиц буквами или специальными знаками. Например, «...°, …', …"», причем установлено два вида буквенных обозначений: международное (с использованием букв латинского или греческого алфавита) и российское (с использованием букв русского алфавита). Допускается применять либо международные, либо российское обозначение единиц. Одновременно применение обоих видов обозначений в работе не допускается.

Международные и российские обозначения относительных и логарифмических единиц следующие: процент (%), промилле (%ₒ), миллионная доля (ppm, мил^{- 1}), бел (В, Б), децибел (dB, дБ).

2.11.3 Если в использованном источнике или на средстве измерения указаны значения в ранее применявшихся единицах, то в тексте работы значение единицы физической величины указывается в системе СИ. Например, «разряжение в вакуум-камере составляет 12 кПа (1200 мм вод. ст.)».

2.11.4 Буквенные обозначения единиц должны быть напечатаны прямым шрифтом. В обозначениях единиц точку как знак сокращения не ставят. Например, т, мин, мм.

2.11.5 Обозначения единиц следует помещать после числовых значений в строку с ними (без переноса на следующую строку). Между последней цифрой числа и обозначением единицы следует оставлять пробел.

Исключения составляют обозначения угловых величин и процентов.

1.11.6 При наличии десятичной дроби в числовом значении величины обозначение единицы следует помещать после всех цифр.

2.11.7 При указании значений величин с предельными отклонениями, их следует заключать в скобки, а обозначения единиц помещать после скобок или проставлять обозначения единиц после числового значения величины и ее предельного отклонения.

2.11.8 Не допускается помещение обозначений единиц в одной строке с формулами, выражающими зависимости между величинами или между их числовыми значениями, представленными в буквенном форме.

2.11.9 Буквенные обозначения единиц, входящих в произведение, следует отделять точками на средней линии, как знаками умножения.

2.11.10 В буквенных обозначениях отношений единиц в качестве знака деления должна применяться только одна черта: косая или горизонтальная. Допускается применять обозначения единиц в виде произведения обозначений единиц, возведенных в степени (положительные и отрицательные).

2.11.11 При применении косой черты обозначения единиц в числителе и знаменателе следует помещать в строку, произведение обозначений единиц в знаменателе следует помещать в скобки.

2.12 Ссылки

2.12.1 Ссылка указывает на то, что излагаемые положения, факты, рассуждения не принадлежат автору ВКР, а заимствованы им. С другой стороны, применение ссылок придает материалу больший вес и убедительность. Использование заимствованного материала без ссылки на источник недопустимо.

2.12.2 Ссылки на использованные источники следует приводить в квадратных скобках.

Ссылки могут быть как внешними (относиться к использованным источникам), так и внутренними (ссылаться на части самой ВКР).

2.12.2 Внешняя ссылка представляет собой номер источника по списку использованных источников, заключаемый в квадратные скобки. Можно ссылаться сразу на несколько источников. При необходимости, ссылка может быть указана с точностью до страницы в источнике. Например, при ссылке на один источник используется запись вида [21] или [21, с. 10], на несколько – [21, 30, 33-35].

2.12.3 Цитата, включаемая в текст, выделяется кавычками и снабжается ссылкой на источник. Если цитата полностью воспроизводит одно или несколько предложений цитируемого текста, то она начинается с прописной буквы. Если же она органически входит в состав авторского предложения, то начинается со строчной буквы, даже если в источнике использовалась прописная. При цитировании допускается делать пропуски, обозначая их многоточием, если смысл цитаты не искажается.

2.12.4 При ссылках на стандарты и технические условия указывают только их обозначение, допускается не указывать год их утверждения, при условии полного описания стандарта в списке использованных источников по ГОСТ 7.1 [6].

При ссылках на составные части и элементы ВКР указывают их номера. Например: «как описано в разделе 1», «см. пункт 2.1.5», «как показано на рисунке 3.1», «(рисунок 3.1)», «в таблице 6.2», «подробнее – см. приложение Е».

3 Оформление отдельных частей ВКР

3.1 Титульный лист

3.1.1 Титульный лист содержит данные об учебном заведении, названии темы, фамилии и инициалах студента, руководителя и консультантов по разделам. Он является стандартной формой, заполняется только в печатном виде.

Наименование факультета, кафедры, направления и специальности/профиля выполняют прописными (заглавными) буквами. Наименование темы выполняют также прописными буквами и располагают по центру.

3.1.2 При написании фамилии и инициалов лиц, подписавших работу, инициалы помещают перед фамилией через пробел. Должность, ученую степень и звание лиц, подписавших работу, не указывают.

3.1.3 Подписи на титульном листе должны быть выполнены только черными чернилами (пастой).

Примеры оформления титульных листов дипломной работы, дипломного проекта и ВКР бакалавра представлены в приложении В.

3.2 Задание на выполнение ВКР (дипломное задание)

Задание на выполнение ВКР (для специалитета - дипломное задание) – стандартная форма, которая выдается на кафедре и заполняется руководителем и консультантами при участии студента.

Пример заполнения дипломного задания представлен в приложении Г.

3.3 Ведомость ВКР

3.3.1 Ведомость - стандартная форма, которая содержит данные о частях ВКР (чертежах, схемах, пояснительной записке и т.п.).

Оформление ведомости дипломного проекта осуществляется в соответствии с приложением Д.

3.3.2 Основная надпись ведомости ВКР оформляется в упрощенной форме по ГОСТ 2.104 [7]. Графу «Обозначение» следует заполнять согласно структуре, представленной на рисунке 3.1.

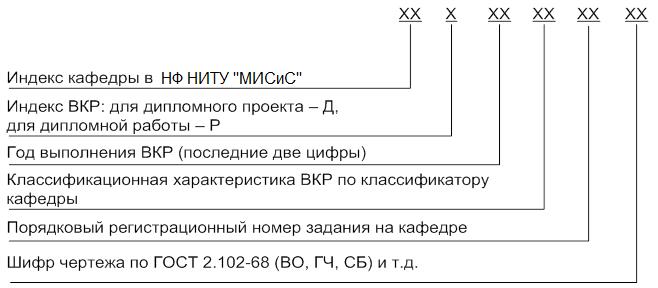

Рисунок 3.1 - Структура обозначения конструкторских документов

Индекс кафедры МТ - 03.

На кафедре МТ установлена следующая классификационная характеристика ВКР:

01 - технологии и оборудование цехов по окускованию сырья;

02 - технология и оборудование доменных цехов;

03 - технология и оборудование сталеплавильных и электросталеплавиль-

ных цехов;

04 - технология и оборудование цехов специальной электрометаллургии

стали;

05 - технология и оборудование ферросплавных цехов;

06 - технология и оборудование литейных цехов;

07 - технология и оборудование листопрокатных цехов;

08 - технология и оборудование сортопрокатных цехов.

Пример обозначения:

03.Д.12.03.12.СБ – сборочный чертеж, разработанный студентом кафедры 03, выполняющим дипломный проект в 2012 году по технологии и оборудованию сталеплавильных и электросталеплавильных цехов, регистрационный номер задания - 12.

Для обозначения чертежей узла, входящего в общий вид изделия, подузла, входящего в узел, и деталей вводятся дополнительные двухзначные цифры.

Например:

03.Д.12.05.16.ВО – номер общего вида изделия;

03.Д.12.05.16.01.СБ – номер узла;

03.Д.12.05.16.01.01.СБ – номер подузла;

03.Д.12.05.16.01.01.01 – номер детали.

Шифры конструкторских документов присваиваются в соответствии с таблицей 3.1.

Таблица 3.1 – Шифры конструкторских документов по ГОСТ 2.102 [8]

Шифр схемы состоит из буквенного (вид) и цифрового (тип) обозначения. Например, «Т6» – общая технологическая схема.

3.4 Аннотация

Объем аннотации не должен превышать 2000 печатных знаков. В тексте аннотации приводится краткая характеристика выполненной работы, отражающая объект исследования, цель работы, метод исследования, полученные результаты и их новизну, область применения результатов, основные технико-экономические показатели.

Текст аннотации заканчивается информативным абзацем:

Дипломная работа (пояснительная записка к дипломному проекту, ВКР бакалавра) изложена на … страницах, содержит … рисунков, … таблиц, список использованных источников из … наименований, … приложения (ий).

Пример аннотации приведен в приложении Е.

3.5 Содержание

Содержание является обязательным структурным элементом ВКР и существует на правах раздела. В него включаются наименования всех разделов, подразделов, пунктов и приложений с указанием номеров страниц, на которых размещается заголовок соответствующего раздела, подраздела, и т.д. Если наименование имеет несколько строк, то номер страницы проставляется на последней строке.

Слово «Содержание» записывается в виде заголовка с прописной буквы, по центру, без абзацного отступа.

Наименования разделов записываются с прописной буквы, без абзацного отступа. Наименование подразделов, пунктов записываются с абзацного отступа (1,25 см), с прописной буквы.

Описывать содержание следует, начиная с введения. Многоточие перед указанием страницы допускается не ставить.

Пример оформления содержания ВКР приведен в приложении Ж.

3.6 Список использованных источников (библиографическое описание)

3.6.1 Библиографическое описание по ГОСТ 7.1 [6] содержит библиографические сведения о документе, приведенные по определенным правилам, устанавливающим наполнение и порядок следования областей и элементов, и предназначенные для идентификации и общей характеристики документа.

3.6.2 Сведения об источниках следует располагать с абзацного отступа в порядке появления ссылок на источники в тексте ВКР, нумеровать арабскими цифрами без точки.

3.6.3 В состав библиографического описания входят следующие области:

1) заглавия и сведения об ответственности;

2) издания;

3) специфических сведений;

4) выходных данных;

5) физической характеристики;

6) серии;

7) примечания;

8) стандартного номера (или его альтернативы) и условий;

9) доступности.

3.6.4 Области описания состоят из элементов, которые делятся на обязательные и факультативные. В описании могут быть только обязательные элементы, либо обязательные и факультативные.

3.6.5 Обязательные элементы содержат библиографические сведения, обеспечивающие идентификацию документа. Их приводят в любом описании.

3.6.6 Факультативные элементы содержат библиографические сведения, дающие дополнительную информацию о документе. Набор факультативных элементов определяет учреждение, в котором составляется описание. Он должен быть постоянным для определенного информационного массива.

3.6.7 Пунктуация в библиографическом описании выполняет две функции – обычных грамматических знаков препинания и знаков предписанной пунктуации, имеющих опознавательный характер для областей и элементов.

В качестве предписанной пунктуации выступают знаки препинания и математические знаки:

3.6.8 Библиографические сведения указываются в описании в том виде, в каком они даны в источнике информации. Недостающие уточняющие сведения, а также полностью отсутствующие необходимые данные формулируют на основе анализа документа.

3.6.9 Сокращения применяют во всех областях библиографического описания. Не допускается сокращать любые заглавия в любой области (за исключением случаев, когда сокращение имеется в самом источнике информации) и общее обозначение материала.

3.6.10 Библиографическое описание состоит из перечисленных ниже областей, включающих обязательные и факультативные элементы, приводимые в предписанной последовательности и с предписанной пунктуацией.

В перечне факультативные элементы выделены курсивом. Предписанный знак области в перечне не указан. Обозначенные звездочкой элементы и предшествующие им предписанные знаки могут повторяться в описании.

Написание факультативных элементов библиографического описания не является обязательным.

Примеры библиографических записей

Однотомные издания

Не более трех авторов

Юсфин, Ю.С. Металлургия железа: учебник для вузов [Текст] / Ю.С. Юсфин, Н.Ф. Пашков. – Рекоменд. УМО. – М.: ИКЦ «Академкнига», 2007. – 464 с. – 2000 экз. – ISBN 978-5-94628-246-8.

Бахвалов, Н.С. Численные методы [Текст]: учеб. пособие для физ.-мат. специальностей вузов / Н.С. Бахвалов, Н.П. Жидков, Г.М. Кобельков; под общ. ред. Н.И. Тихонова. – 2-е изд. – М.: Физматлит: Лаб. базовых знаний; СПб.: Нев. диалект, 2002. – 630 с. – 30000 экз. – ISBN 5-93208-043-4 (в пер.).

Более трех авторов

Металлургия чугуна [Текст]: учебник для вузов / Е.Ф. Вегман [и др.]; под ред. Ю.С. Юсфина. – 3-е изд., перераб. и доп. – М.: ИКЦ «Академкнига», 2004. – 774 с. – 2000 экз. – ISBN 5-94628-120-8.

Электрометаллургия стали и ферросплавов [Текст] / Д.Я. Поволоцкий [и др.]; отв. ред. Д.Я. Поволоцкий. – 2-е изд., перераб. и доп. – М.: Металлургия, 1988. – 552 с. – 3000 экз.

Отдельный том многотомного издания

Шпарбер, Л.Я. Металлургия железа и чугуна [Текст]: справ. изд. В 2 т. Т. 2. Состояние. Перспективы / Л.Я. Шпарбер. – Тула: АССОД, 1996. – 368 с.: – 3000 экз. - ISBN 5-900982-03-3 (Т. 2).

Энциклопедический словарь по металлургии [Текст]: справ. изд. В 2 т. Т. 1. А-О / гл. ред. Н.П. Лякишев. – М.: «Интермет Инжиниренг», 2000. – 412 с.: – 8000 экз. – ISBN 5-89594-037-4.

Законодательные материалы

Российская Федерация. Законы. Трудовой кодекс Российской Федерации [Текст]: [федер. закон: принят Гос. Думой 30.12.2011 г.: по состоянию на 05.12.2011 г.]. – СПб.: Victory: Стаун-кантри, 2011. – 234 с. – 5000 экз. – ISBN 5-7931-0142-Х.

Конституция Российской Федерации [Текст]. – М.: Приор, 2001. – 32 с. – 3000 экз. – ISBN 5-85572-122-3.

Правила

Правила безопасности при обслуживании гидротехнических сооружений и гидромеханического оборудования энергоснабжающих организаций [Текст]: РД 153-34.0-03.205–2001: утв. М-вом энергетики Рос. Федерации 13.04.01: ввод. в действие с 01.11.01. – М.: ЭНАС, 2001. – 158 с. – 5000 экз. – ISBN 5-93196-091-0.

Стандарты

ГОСТ 517721–2001. Аппаратура радиоэлектронная бытовая. Входные и выходные параметры и типы соединений. Технические требования [Текст]. – Введ. 2002–01–01. – М.: Изд-во стандартов, 2001. – 27 с.

Система стандартов безопасности труда: [сборник]. – М.: Изд-во стандартов, 2002. – 102 с. – (Межгосударственные стандарты). – Содерж.: 16 док. – 1231 экз.

Патентные документы

Пат. 2187888 Российская Федерация, МПК⁷ H 04 В 1/38, Н 04 J 13/00. Приемопередающее устройство [Текст] / Чугаева В.И. ; заявитель и патентообладатель Воронеж. науч.-ислед. ин-т связи. – № 2000131736/09; заявл. 18.12.00; опубл. 20.08.02, Бюл. № 23 (II ч.). – 3 с.: ил.

Заявка 1095735 Российская Федерация, МПК⁷ В 64 G 1/00. Одноразовая ракета-носитель [Текст] / Тернер Э.В. (США); заявитель Спейс Системз/Лорал, инк.; пат. поверенный Егорова Г.Б. – № 2000108705/28; заявл. 07.04.00; опубл. 10.03.01, Бюл. № 7 (I ч.); приоритет 09.04.99, № 09/289, 037 (США). – 5 с.: ил.

А. с. 1007970 СССР, МКИ3 В 25 J 15/00. Устройство для захвата неориентированных деталей типа валов [Текст] / В.С. Ваулин, В.Г. Кемайкин (СССР). – № 3360585/25–08; заявл. 23.11.81; опубл. 30.03.83, Бюл. № 12. – 2 с.

Неопубликованные работы

Пути совершенствования технологии агломерации Новокиевских руд [Текст]: отчет о НИР / Орско-Халиловский металлургический комбинат; рук. Сергеев В.С.; испол. Антонов Н.К. [и др.]. - Новотроицк, 1964. - 38 с. – Инв. № 563454.

Диссертации

Павлов, Н.К. Совершенствование технологии электродуговой плавки стали при использовании полых электродов [Тест]: дис. … канд. техн. наук: 05.16.02: защищена 10.12.04: утв. 04.04.05 / Павлов Н.К. - М., 2002. - 154 с.

Вишняков, И.В. Модели и методы оценки коммерческих банков в условиях неопределенности [Текст]: дис. … канд. экон. наук: 08.00.13: защищена 12.02.02: утв. 24.06.02 / Вишняков Илья Владимирович. – М., 2002. – 234 с.

Статьи из журналов

Боголюбов, А.Н. О вещественных резонансах в волноводе с неоднородным заполнением [Текст] / А.Н. Боголюбов, А.Л. Делицын, M.Д. Малых // Вестн. Моск. ун-та. Сер. 3, Физика. Астрономия. – 2001. – № 5. – С. 23–25.

Гаврилюк, П.В. Исследование параметров доменной плавки окатышей из Лисаковского ОМК [Текст] / П.В. Гаврилюк [и др.] // Сталь. - 2000. - № 4. - С. 32-36.

Издания на иностранном языке

Kitainik, L. Fuzzy Decision Procedures with Binary Relations. Towards a Unified Theory / L. Kitainik. – Boston: Kluwer, 1993. – 254 pp.

Ernst, R. Hardware-Software Cosynthesis for Micro-Controllers / R. Ernst, J. Henkel, Th. Benner // IEEE Design & Test Magazine. – 1993. – Vol. 10. – № 4. – pp. 64-75.

Электронные ресурсы

Художественная энциклопедия зарубежного классического искусства [Электронный ресурс]. – Электрон. текстовые, граф., зв. дан. и прикладная прогр. (546 Мб). – М.: Большая Рос. энцикл. [и др.], 1996. – 1 электрон. опт. диск (CD-ROM) + рук. пользователя (1 л.) + открытка (1 л.). – Систем. требования: ПК 486 или выше; 8 Мб ОЗУ; Windows 3.1 или Windows 95; SVGA 32768 и более цв.; 640х480; 4х CD-ROM дисковод; 16-бит. зв. карта; мышь. – Загл. с экрана. – Диск и сопровод. материал помещены в контейнер 20х14 см.

3.7 Приложения

3.7.1 Приложение оформляют как продолжение ВКР на последующих его листах.

3.7.2 В тексте ВКР на все приложения должны быть даны ссылки. Приложения располагают в порядке ссылок на них в тексте, за исключением справочного приложения «Список использованных источников», которое располагают последним.

3.7.3 Каждое приложение следует начинать с новой страницы с указанием наверху посередине страницы слова «Приложение» и его обозначения. Приложение должно иметь заголовок, который записывают симметрично относительно текста с прописной буквы отдельной строкой.

3.7.4 Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Ё, З, Й, О, Ч, Щ, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность.

Допускается обозначение приложений буквами латинского алфавита, за исключением букв I и O.

В случае полного использования букв русского и латинского алфавитов допускается обозначать приложения арабскими цифрами.

Если в документе одно приложение, оно обозначается «Приложение А».

3.7.5 Текст каждого приложения, при необходимости, может быть разделен на разделы, подразделы, пункты, подпункты, которые нумеруют в пределах каждого приложения. Перед номером ставится обозначение приложения. При необходимости такое приложение может иметь «Содержание».
