Построение чертежей капюшонов



Для построения чертежа капюшона необходимы вспомогательные измерения:

Огол – обхват головы; Измеряем полный обхват головы. Сантиметровая лента сзади проходит по затылочной части, спереди по надбровным дуга.

Вк - высота капюшона – расстояние между высшими точками плечевых швов (справа и слева) через голову, записывается в половинном размере.

По принципу построения капюшоны делятся на две группы:

- втачные;

- пристегивающиеся;

Капюшоны обеих групп могут быть построены для обычной и для расширенной горловины.

Для построения необходимо измерить длину горловины спинки - L горловины спинки и длину горловины переда - L горловины переда ( как при построении воротников)

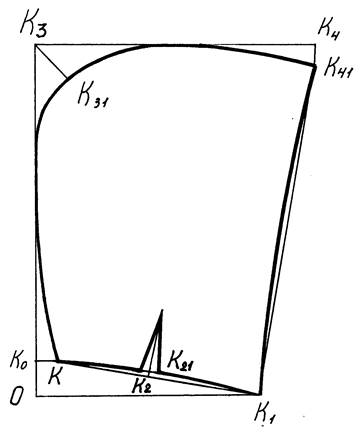

Капюшон, построенный вне горловины (построить по расчетам представленным в таблице, таблицу можно не переписывать)

Строят прямой угол с вершиной в т.О.

Определяют положение линии втачивания:

Вверх 0 = 4,0 ÷ 5,0 см.

От т. K0 вправо по горизонтали:

К0К = 0 ÷ 1,0 см (в капюшонах, плотно прилегающих к затылку);

К0К = 1 ÷ 2,5 см (в капюшонах, свободных в затылочной части).

Из т. К делают засечку вправо на горизонталь, проведенную из т.О:

КК1 = L горловины спинки + L горловины переда + П пос. + Раствор вытачки,

где П пос. – прибавка на посадку:

П пос. = 0,5 ÷ 1,0 см;

Раствор вытачки = 1,5 ÷ 3,0 см.

Соединяют прямой линией точки К и К1.

Вправо вдоль линии К К1 откладывают КК2 = L горловины спинки + (П пос. + Раствор вытачки) / 2.

На перпендикуляре к линии КК1: К2К21 = 1,0 ÷ 1,5 см.

Плавно соединяют точки: К; К21; К1линия втачивания.

Вытачку строят на перпендикуляре к линии КК1 в т. К2.

Длина вытачки 8,0 ÷ 12,0 см.

Раствор вытачки откладывают влево и вправо от т. К21. Стороны вытачки оформляют плавными вогнутыми линиями.

Вверх К0К3 = Вк + (1,0 ÷ 5,0) см;

Вправо по горизонтали: К3К4 = Огол / 3 + (5,0 ÷ 9,0) см.

По биссектрисе угла К3: К3K31 = 3,5 ÷ 6,0 см.

Скос верхнего среза капюшона: вниз по вертикали К4К41 = 0 ÷ 2,0 см.

Верхний и затылочный срезы капюшона оформляют плавной кривой линией, соединяющей точки К; К31; К41, а лицевой край оформляют плавной кривой, соединяющей точки К1 и K41 с прогибом посереди в 1,0-1,5 см с сохранением прямого угла к линии верхнего среза.
