Принцип работы оборудования
Система электроснабжения — совокупность источников и систем преобразования, передачи и распределения электрической энергии.
Система электроснабжения не включает в себя потребителей или приёмников электроэнергии.
Накладной круг представляет собой поворотный механизм кратковременного действия, предназначенный для оборудования планшета сцены.
Включение пускателя КМ1 через нормально закрытые контакты К2 К4 происходит при нажатие кнопки SB2(вкл). Катушка контактора получает питание, контактор включается, блокируя кнопку SB2 и подает напряжение 380 вольт на выпрямитель.
Отключение системы происходит при нажатие кнопкиSB1(выкл) или при срабатывание аварийных датчиков К2 К4 .
При включение контактной группы КМ1 податься питание на пульт управления. Пульт управления обеспечивает - плавное выключение двигателя М на круге -сигнализацию крайних или аварийных положений, а так же временного состояния круга - автоматическое или ручное управление.
Основным вопросом распределения электроэнергии на низком напряжении является выбор схемы. Правильно составленная схема должна обеспечивать надежность питания электроприемников в соответствии со степенью их ответственности, высокие технико-экономические показатели и удобство эксплуатации сети.
Принцип работы заключается в следующем: при подаче напряжения на двигатель, который приводит в действие механизм и начинает вращаться и при помощи датчиков определения положения, происходит остановка.
Все встречающиеся на практике схемы представляют собой сочетания отдельных элементов — фидеров, магистралей и ответвлений.
От распределительного пункта (щитка) и предназначенная для передачи электроэнергии к одному электроприемнику или к нескольким мелким электроприемникам, включенным в «цепочку».
В нынешнее время применяется несколько видов управления.
Автоматическое управление -это управление в котором функции оператора сводятся к наблюдению работы электропривода на случай аварий, а само управление производится автоматически.
Ручное управление – это управление непосредственно самого человека без использования электроустройств и электромеханизмов в частности.
Компьютерное – это управление подразумевает собой использование надлежащих устройств контролирующийся и управляемым человеком для оборудования и его взаимодействия.
Для разрабатываемого механизма была выбрана такая система управления, которая может работать в ручном и автоматическом режимах, так как накладной поворотный круг в большинстве случаев работает на зрителя во время проведения спектакля и даже если автоматическая система отключится, была бы возможность довести спектакль в ручном режиме.
Ручной режим предполагает ручное увеличение и уменьшение скорости. Автоматический режим предусматривает написание специальной программы для каждого спектакля.
Программа разбивается на шаги, в каждом из которых определены параметры движения сцены:
· направление вращения;
· время и траектория разгона;
· скорость движения до точки позиционирования;
· положение, в котором сцена должна остановиться и т.п.
Для управления электропривода используется система, построенная на частотных преобразователях Lenze серии SMD/SMVector (Германия).
Управление может осуществляться с общего пульта управления или дистанционного пульта.
Номинальная скорость вращения круга на периферии не превышает 1 м/с. Системы управления серии SMVector отличаются высокой надежностью и простотой в использовании. Она позволяет управлять поворотным кругом в ручном режиме или по записанному сценарию. Обеспечивает точное позиционирование, разгон и торможение с заданными параметрами, время движения и т.д.
Обкатной ролик привода
вращения, плотно прижимаясь к обкатному кольцу,в момент запуска мотор
- редуктора начинает вращательное движение. За счет сил трения -
сцепления момент вращения обкатного ролика передается на поворотную платформу динамического подиума.
Используя пульт дистанционного управления можно регулировать скорость и направление вращения.

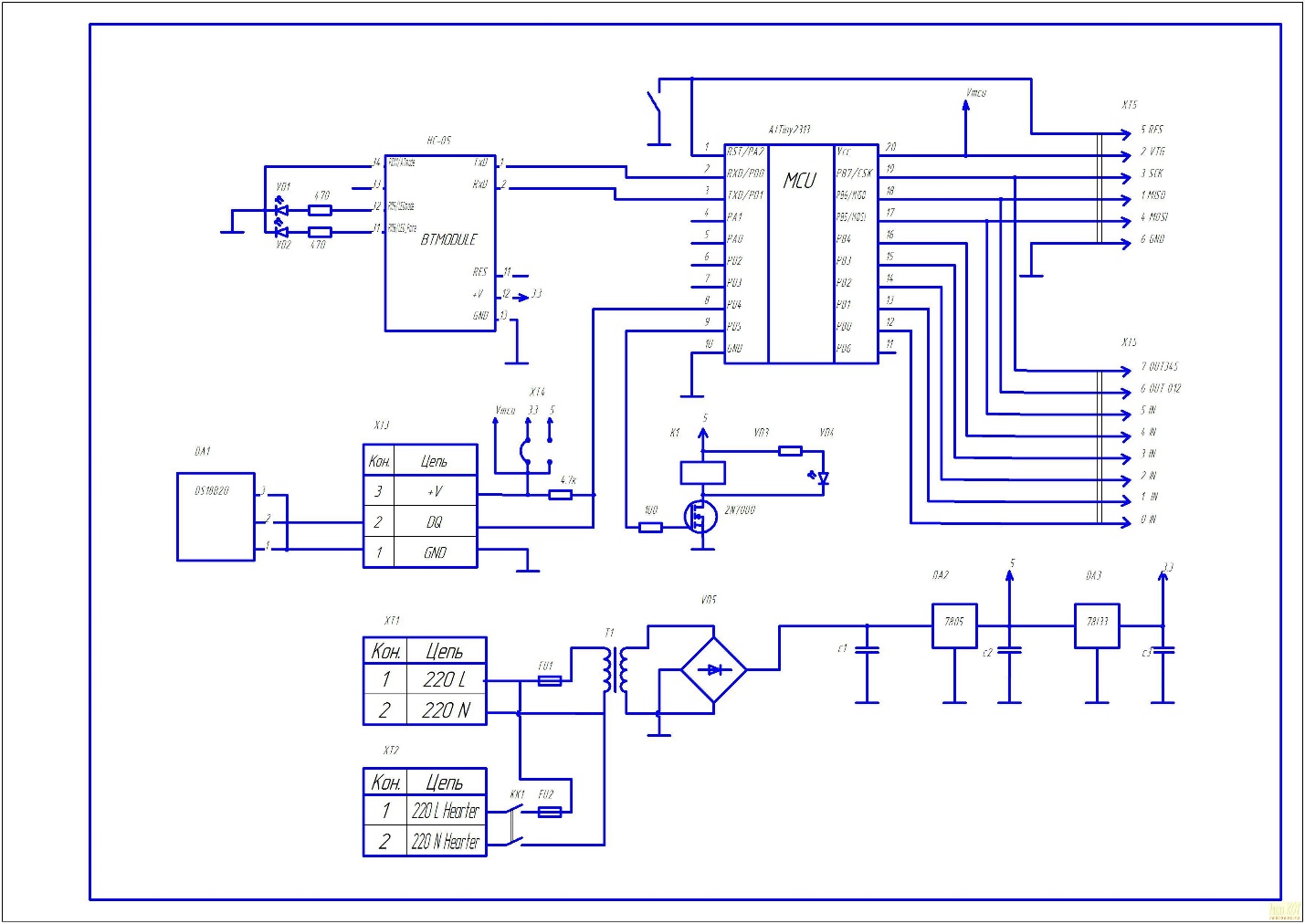

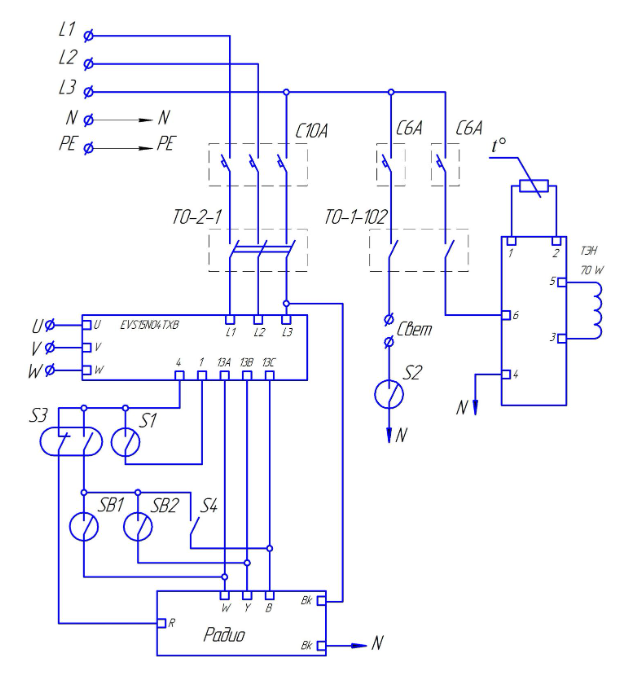

Рисунок 12. Схема электрическая принципиальная
