Концевым выключателем называют аппарат, размыкающий или переключающий электрическую цепь питания машины или механизма, когда и

х подвижная часть достигает крайнего положения. В приборах театральных механизмов необходимо устанавливать двойную систему концевых выключателей: путевые и аварийные. Путевые концевые выключатели срабатывают, когда подвижная часть достигает крайнего допустимого положения. Аварийные концевые выключатели срабатывают при переходе механизмом границ допустимых положений. Конструкция концевых выключателей оптимизирована для использования в приводах сценических механизмов. Малогабаритный прочный корпус (обычно выполненный из металла) имеет элементы конструкции, позволяющие легко закрепить концевой выключатель в нужном месте лебедки. В данном механизме концевые выключатели устанавливаются не на лебёдку а не посредственно на площадку.

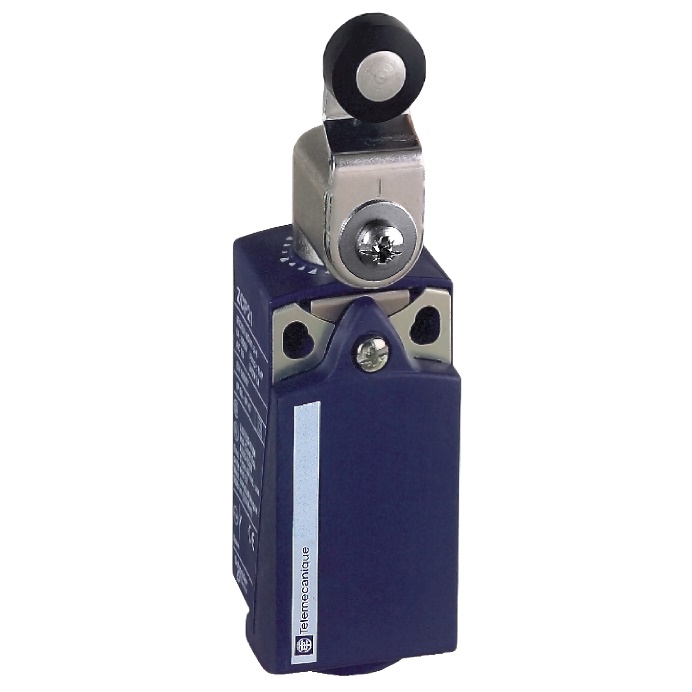

Рисунок 15. Концевой выключатель

Шкаф управления

Питание шкафа управления осуществляется путем

подключения питающего кабеля к клеммам «L1», «L3», «L3», «РЕ», «N» от сети 380 В переменного тока. Отходящий кабель подключается к клеммам «U»,«V», «W», «РЕ» . Выходное напряжение –380 В переменного тока. Органы управления двигателем расположены на лицевой панели (двери) шкафа. Для

пуска двигателя необходимо включить переключатель S1 в режим «ПУСК». Далее управление двигателем может проходить как местно, так и дистанционно с помощью ПДУ. Кнопками SB1 и SB2

на передней панели либо «В» и «С» на ПДУ выбирается значение скорости двигателя. Переключателем S4 на передней панели либо кнопкой

«А» на ПДУ задается направление вращения двигателя. Переключатель S3

выбирает локальное или дистанционное управление.

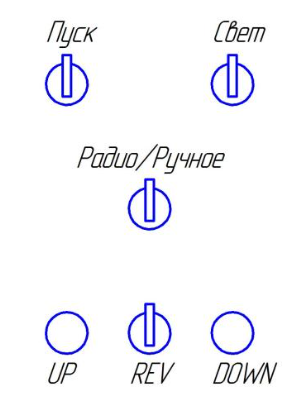

Рисунок 12. Лиц

евая сторона щкафа управления

Рисунок 12. Шкаф управления накладным-поворотным кругом

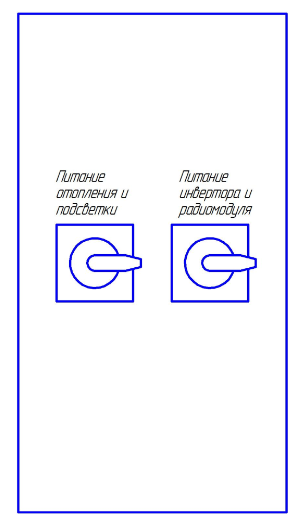

Рисунок 14. Боковая сторона шкафа у

правления

5. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ МЕХАНИЗМА

Разборку и сборку оборудования поворотного круга выполняют по общим правилам и нормам машиностроения, используя прилагаемые рисунки и чертежи.

Сборку поворотного круга необходимо выполнять в следующем порядке:

Провести кабель электропитания через центральное отверстие поворотного узла и подсоединить его к токосъемным кольцам.

Установить поворотный узел в центр вращения подиума на ровную

поверхность. Закрепить неподвижную плиту к ровной

поверхности через

отверстия Ø22мм (8 мест).

Собрать наружное обкатное кольцо диаметром 8000±10мм из 8

полуколец.

Наружное обкатное кольцо выставить соосно с неподвижной частью подиума и стянуть стяжками. Под обкатное кольцо положить резиновые прокладки от проскальзывания и/или закрепить с помощью фундаментных болтов на поверхности.

Вставить роликовые опоры (12 шт.) в сектора (12 шт.) в соответствии с монтажной схемой, предварительно смазав посадочное отверстие под роликовую опору консистентной смазкой типа солидол. Роликовые опоры затянуть гайкой.

Прикрепить сектора к неподвижной части круга (к восьмиграннику), в соответствии с порядковыми номерами. Порядковые номера указаны на

секторах и восьмиграннике. Между соприкасающимися поверхностями в местах сбалчивания секторов установить резиновые прокладки. Также необходимо установить резиновую полосу между восьмигранником и каждым сектором, см. вид Б.

Поставить приводы вращенияв сектор 1 и сек

тор 5.

Для установки мотор-редуктора необходимо снять поджимающую пружину, из проушины достать палец. Установить мотор-редуктор так, чтобы поджимающий винт вошел в паз кронштейна мотор-редуктора, а втулку кронштейна выставить соосно в отверстии проушины. Вставить палец и зафиксировать шплинтом.

Поджать гайкой обкатное колесо. Усилие прижима – не менее 80 кгс.

Электрический кабель от мотор-редуктора проложить сквозь кольца, предназначенные от провисания кабеля, которые приварены к сектору.

Подключить электрический провод мотор-редуктора к электрической колодке в соответствии со схемой указанной на колодке. Убедиться, что кабель электропитания подиума и кабель электропитания мотор-редуктора не повреждены. В случае

повреждения кабелей необходимо их заменить. Подключить кабель электропитания к сети.

ПОВОРОТНЫЙ КРУГ ОБКАТАТЬ В ТЕЧЕНИИ 10 МИНУТ ПОД НАГРУЗКОЙ. В случае проскальзывания обкатного колеса, необходимо поджать пружину.

Крепление светодиодной ленты выполнить с помощью пластмассовых стяжек, так чтобы светодиодная лента была равномерно распределена по окружности трубы и не провисала.

Подключение светодиодных лент выполнить в соответствии со схемой электрической принципиальной. Блок питания, усилитель и

контроллер монтируются в распределительную коробку.

Уложить листы

фанеры на сектора в соответствии с порядковыми номерами и прикрепить к секторам с помощью самонарезающих винтов.
