Основы технической механики и слесарных работ.
Тема 3.3.1. Механические передачи. Виды, устройство передач.
Механическая энергия, используемая для приведения в движение машины представляет собой энергию вращательного движения вала двигателя. Вращательное движение получило наибольшее распространение в механизмах и машинах, так как обладает следующими достоинствами: обеспечивает непрерывное и равномерное движение при небольших потерях на трение, позволяет иметь простую и компактную конструкцию передаточного механизма. Передача механической энергии от двигателя к рабочему органу машины осуществляется с помощью различных передач.
Существуют следующие типы механических передач: фрикционные, зубчатые, червячные, винтовые, ременные, цепные.
Фрикционная передача - кинематическая пара, использующая силу трения для передачи механической энергии. Трение между элементами может быть сухое, граничное, жидкостное. Жидкостное трение наиболее предпочтительно, так как значительно увеличивает долговечность фрикционной передачи.
Зубчатая передача - это механизм, в состав которого входят зубчатые колёса. При этом усилие от одного элемента к другому передаётся с помощью зубьев.
Червячные передачи применяют для передачи движения между перекрещивающимися осями, угол между которыми, как правило, составляет 90°. Движение в червячных передачах передается по принципу винтовой пары.
Винтовая передача - это механическая передача, преобразующая вращательное движение в поступательное, или наоборот и состоит из винта и гайки.
Для передачи движения между сравнительно далеко расположенными друг от друга валами применяют механизмы, в которых усилие от ведущего звена к ведомому передаётся с помощью гибких звеньев. В качестве гибких звеньев применяются: ремни, шнуры, канаты, цепи различных конструкций.
Ременная передача состоит из двух шкивов, закреплённых на валах, и ремня, охватывающего эти шкивы. Нагрузки передается за счёт сил трения, возникающих между шкивами и ремнём вследствие натяжения последнего.
Цепная передача основана на принципе зацепления цепи и звёздочек. Цепная передача состоит из: ведущей звёздочки, ведомой звёздочки, цепи, которая охватывает звёздочки и зацепляется за них зубьями, натяжных и смазывающих устройств.
Грамотная эксплуатация механических передач требует знания основ, особенностей и методов расчета. При проектировании к механическим передачам предъявляются следующие требования: - высокие нагрузочные способности при ограниченных габаритных размерах, весе, стоимости; - постоянство передаточного отношения или закона его изменения; - обеспечение определенного взаимного расположения осей ведущего и ведомого валов; - малые потери при передаче мощности, ограниченный нагрев и износ; - плавная и бесшумная работа; - долговечность и надёжность.

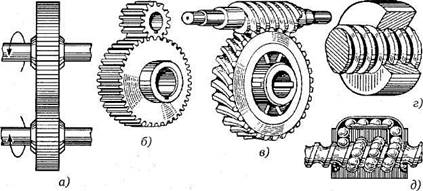

Рис.1. Механические передачи с непосредственным контактом тел вращения: а - фрикционная передача; б - зубчатая передача;
в - червячная передача; г, д - передачи винт-гайка.
Рис.2. Передачи с гибкой связью:
а - ременная; б – цепная.
