Применение вычислительной техники при измерениях. Инфомационно-измерительные системы (иис)
Более высокий уровень применения вычислительной техники возмо-жен в ИИС.
ИИС – совокупность технических средств, выполненных в блочно модульном исполнении, объединенных общим алгоритмом функциониро-вания и обладающих набором нормативных метрологических характерис-тик.
ИИС предназначены для автоматического получения информации не-посредственно от объекта, для преобразования информации, передачи измерения, обработки и хранения.
ИИС позволяют получить измеряемую информацию в доступной и удобной для оператора форме.
Современные ИИС имеют следующие направления развития:
1. Использование в системе многофункциональных первичных преобразователей.
2. Получение информации преобразователя и предварительная ее обработка на самом нижнем уровне иерархии ИИС с помощью встроенных в первичный преобразователь микропроцессоров.
3. Повышение быстродействия интерфейсов.
4. Оснащение системы помехоустойчивыми автономными каналами связи, которые допускают высокую плотность информации.
ОБОЩЕННАЯ СТРУКТУРНАЯ СХЕМА ИИС
 |

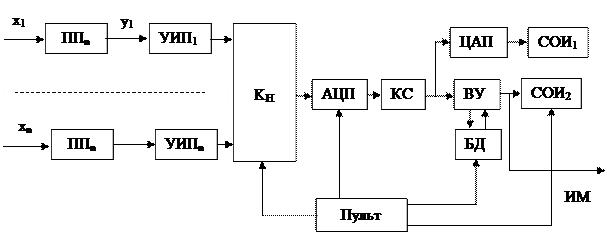

Рисунок 29. Обобщенная структурная схема ИИС
X 1– Xn – входные сигналы любой природы.
Y 1- Yn – электрические сигналы (ток, напряжение).
ПП1-ПП n – первичные преобразователи.
УИП – унифицированные измерительные преобразователи, преобразуют электрические сигнал Y 1 в нормированный унифицированный сигнал, кото-рый подается на входы системного коммутатора Кн.
Кн имеет n информационных входов и один информационный выход, с которого информация подается на АЦП. Сигнал с АЦП передается через канал связи КС, от него подается на ЦАП, здесь дискретный сигнал преобразуется в аналоговый. С выхода ЦАП аналоговый сигнал подается на СОИ1 (средство отображения информации аналогового типа).
ВУ – вычислительное устройство, в нем производится вычисление операции и полученный результат подается на СОИ2 (средство отображения информа-ции цифрового типа). ВУ передает и потребляет информацию банка данных БД. Все это синхронизируется и управляется с пульта.
ИМ – исполнительный механизм.
ОРГАНИЗАЦИОННЫЕ НАУЧНЫЕ И МЕТОДИЧЕСКИЕ ОСНОВЫ МЕТРОЛОГИЧЕСКОГО ОБЕСПЕЧЕНИЯ. ОСНОВНЫЕ ПОЛОЖЕНИЯ ЗАКОНА РФ ОБ ОБЕСПЕЧЕНИИ ЕДИНСТВ ИЗМЕРЕНИЯ, СТРУКТУРА
Метрологическое обеспечение – установление и применение научных и организационных основ, технологических средств, правил и норм, необходи-мых для достижения единства и требуемой точности измерения.
Метрологическое обеспечение имеет 4 основы:
1. Научную.
2. Организационную.
3. Нормативную.
4. Техническую
