102. Определить входное сопротивление транзистора. Данные взять у преподавателя.
103. Определить необходимую индуктивность катушки, чтобы собственная частота колебательного контура была равна 700 кГц, если емкость конденсатора равна 120 пФ.
104. Каково должно быть сопротивление резистора дифференцирующей цепи при емкости конденсатора 80 пФ для импульса с передним фронтом 1 мксек.?
105. Определить величину волнового сопротивления цепи, если ее индуктивность равна 30 мГн, а емкость 130 пФ.
Приложение №1
1. Задание на расчёт однофазных цепей переменного тока

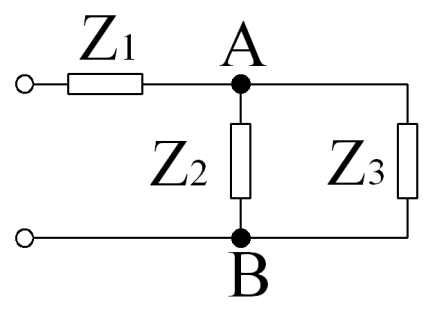

Три потребителя, параметры которых заданы в таблице № 1, включены в цепь однофазного переменного тока напряжением 220 В. Схема включения показана на рис. 1а и 1б:
Требуется:
1. Определить полное сопротивление каждого потребителя и всей цепи.
2. Определить потребляемые токи, активную, реактивную и полную мощность, угол сдвига по фазе между током и напряжением.
3. Построить векторную диаграмму.

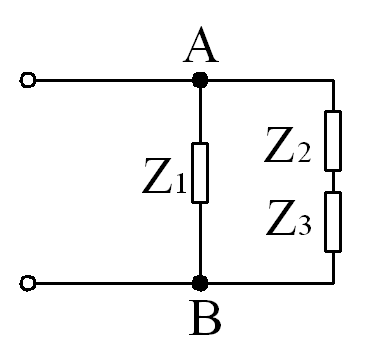

Рисунок 1а Рисунок1б (для нечётного варианта) (для чётного варианта)
2. Задание на расчёт трёхфазных цепей переменного тока
Три потребителя, параметры которых заданы в таблице №1, включены в сеть трёхфазного переменного тока «звездой с нулевым проводом» (для нечётного варианта) или «треугольником» (для четного варианта). Линейное напряжение в сети 380 В.
Требуется начертить схему включения потребителей и определить:
1. Фазные напряжения.
2. Линейные и фазные токи.
3. Ток в нулевом проводе (для нечётного варианта)
4. Активную мощность, потребляемую цепью. Начертить в масштабе векторную диаграмму.
Исходные данные для расчета цепей переменного тока
Таблица №1.
| Последняя цифра удостоверения | Сопротивление, Ом | Предпоследняя цифра удостоверения | |||||||||
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||
| 0 | R1 XL1 XC1 | 5 6 - | - 4 - | 4 5 - | 2 - - | 6 - 7 | - 5 - | - 3 5 | 4 - 2 | 4 5 3 | 6 6 2 |
| R2 XL2 XC2 | 3 - - | 2 6 - | - 2 - | - 4 6 | 4 - 9 | 1 - - | 6 6 - | 2 5 - | 4 7 2 | 3 - - | |
| R3 XL3 XC3 | 4 - 6 | - - 5 | - 8 - | 8 - 2 | - - 5 | 3 4 5 | 7 4 - | 6 - 3 | 5 3 - | 5 3 - | |
| 1 | R1 XL1 XC1 | 3 - - | 7 - 3 | 4 9 - | 4 6 8 | 5 4 - | 6 7 8 | - - 6 | - 1 - | - 4 2 | - 4 2 |
| R2 XL2 XC2 | 6 8 5 | 8 - - | 5 2 6 | - 2 4 | - - 6 | 9 - 1 | 4 - 4 | - 5 - | 3 - 5 | 3 - 5 | |
| R3 XL3 XC3 | - 2 - | - - 4 | - 2 7 | 6 8 - | 4 1 5 | - 2 - | 5 - 2 | 7 - 9 | 6 5 - | 6 5 - | |
| 2 | R1 XL1 XC1 | 2 - 4 | - - 5 | 2 4 - | 2 4 6 | - 3 - | 3 - 5 | 6 - - | 4 - 4 | 8 - 1 | 8 - 1 |
| R2 XL2 XC2 | 7 - 3 | 2 3 - | - - 4 | 8 - 2 | 6 - 5 | - - 6 | 5 3 - | 5 - 5 | - 8 - | - 8 - | |
| R3 XL3 XC3 | 8 5 10 | - 6 5 | 7 6 9 | 4 6 8 | 6 7 8 | - 7 - | 5 8 - | 3 2 - | 4 - 7 | 4 - 7 | |
| 3 | R1 XL1 XC1 | - 6 - | 4 3 - | 3 5 - | - 2 4 | 2 - 1 | 8 6 - | 1 4 - | 4 3 - | - 3 2 | - 3 2 |
| R2 XL2 XC2 | 3 - 3 | - - 1 | - - 8 | 1 - - | 6 2 7 | 1 - - | - - 5 | - 2 - | 9 3 - | - - 3 | |
| R3 XL3 XC3 | - 7 - | 2 3 4 | 2 - 6 | 3 - 5 | 4 - - | 6 5 - | 8 4 - | 5 - 4 | - 3 6 | 4 - 3 | |
| 4 | R1 XL1 XC1 | 2 - 6 | - 7 - | - 3 - | - - 7 | 3 - 4 | 3 9 - | 4 9 - | 5 8 2 | - 7 1 | - 7 1 |
| R2 XL2 XC2 | - 4 5 | 3 - 2 | 5 7 - | 9 - 1 | 8 2 - | 7 2 - | 5 2 4 | 5 - 1 | 6 6 - | 6 6 - | |
| R3 XL3 XC3 | 1 - 8 | 2 2 4 | - 5 - | - - 3 | 2 - 6 | - 6 - | - 4 - | - 4 - | 3 - 7 | 3 3 3 | |
| 5 | R1 XL1 XC1 | 4 6 - | 6 8 - | 9 1 5 | 5 - - | - - 4 | 2 3 4 | 8 - 2 | 8 - 2 | - 3 - | 4 2 - |
| R2 XL2 XC2 | 4 7 3 | - - 9 | 2 4 6 | 7 - 9 | 3 - 6 | 3 - 6 | 7 5 3 | 5 7 3 | 2 1 - | 2 1 - | |
| R3 XL3 XC3 | - 2 - | 7 5 7 | 3 5 7 | - - 1 | 2 1 - | 2 - 1 | 6 4 2 | 4 6 2 | 6 - 5 | 6 5 - | |
| 6 | R1 XL1 XC1 | 3 - 8 | - 5 - | - 2 - | - 3 - | 1 - 3 | 4 4 4 | - 2 - | 5 5 - | 7 - 4 | 5 - 5 |
| R2 XL2 XC2 | 4 - 7 | 3 4 7 | 5 6 - | 5 7 - | - 5 - | 3 2 - | 5 4 - | 1 2 - | 8 - 3 | 2 2 - | |
| R3 XL3 XC3 | 5 6 - | - 4 - | 4 5 - | 2 - 7 | 6 - - | - 5 - | 4 3 5 | 4 - 2 | 6 5 3 | - 6 2 | |
| 7 | R1 XL1 XC1 | 3 - - | 2 6 - | - 2 - | - 4 6 | - - 5 | 3 4 5 | 7 4 - | 6 - 3 | 5 3 - | 5 3 - |
| R2 XL2 XC2 | 4 - 6 | - - 5 | - 8 - | 8 - 2 | 5 4 8 | 6 7 6 | - - 2 | - 1 2 | - 4 - | - 4 - | |
| R3 XL3 XC3 | 3 - 3 | 7 - 8 | 4 9 - | 4 6 - | 3 - 6 | 2 - 1 | 9 5 4 | 4 - - | 3 - 5 | 3 4 5 | |
| 8 | R1 XL1 XC1 | 6 8 5 | 8 - 8 | 5 2 6 | 4 - 4 | 3 - 6 | 2 - 1 | 9 5 4 | 4 - - | 3 - 5 | 3 4 5 |
| R2 XL2 XC2 | - 2 4 | - - 7 | - 2 - | 6 8 5 | 4 1 - | - 2 3 | 5 - 9 | 7 - - | 6 5 - | 6 5 - | |
| R3 XL3 XC3 | 2 - 4 | - - 5 | 2 4 - | 2 4 6 | - 3 5 | 3 - 2 | 6 - 2 | 4 - 4 | 8 - 1 | 8 - - | |
| 9 | R1 XL1 XC1 | 7 - 3 | 2 3 - | - - 4 | 8 - 2 | 6 - 5 | - - 6 | 5 3 - | 5 - 5 | - 8 - | - 8 - |
| R2 XL2 XC2 | 8 5 - | - 6 - | 7 6 - | 4 6 4 | 6 7 1 | - 7 - | 5 8 - | 3 2 - | 4 - 2 | 4 - 2 | |
| R3 XL3 XC3 | - 6 - | 4 3 - | 3 5 - | - 2 4 | 2 - 1 | 8 6 - | 1 4 - | 4 3 - | - 3 2 | - 3 2 | |
