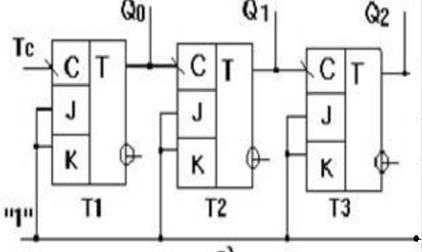

Схема счетчика с разделением на 8, выполнена на основе JK-триггеров
Для того, чтобы JK-триггер работал как делитель, нужно на оба входа J и К подать высокий логический уровень. Теперь, если на вход С подать импульсный сигнал некоторой постоянной частоты, то по спаду каждого входного импульса триггер будет переключаться в противоположное состояние.

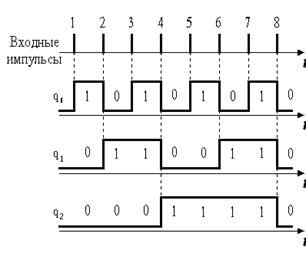

В результате на выходе JK-триггера мы получим другой сигнал с частотой следования импульсов в два раза меньшей, чем частота импульсов на его входе. Период сигнала на выходе делителя ровно в два раза больше периода входного сигнала. А частота выходного сигнала, соответственно, в два раза ниже входного.
Трехкаскадный делитель (три последовательно соединенных JK-триггера) дадут деление на восемь.
31) Дешифратор для семисегментного индикатор
Дешифратор – это комбинационное устройство, предназначенное для преобразования параллельного двоичного кода в унитарный, т.е. позиционный код. Обычно указанный в схеме номер вывода дешифратора соответствует десятичному эквиваленту двоичного кода, подаваемого на вход дешифратора в качестве входных переменных, вернее сказать, что при подаче на вход устройства параллельного двоичного кода на выходе дешифратора появится сигнал на том выходе, номер которого соответствует десятичному эквиваленту двоичного кода.
Семисегме́нтный индика́тор — устройство отображения цифровой информации. Это — наиболее простая реализация индикатора, который может отображать арабские цифры. Для отображения букв используются более сложные многосегментные и матричные индикаторы.
дешифраторы предназначены для преобразования двоичного кода, подаваемого на их входы в код семисегментных светодиодных индикаторов
Для изображения на таком индикаторе цифры 0 достаточно зажечь сегменты a, b, c, d, e, f. Для изображения цифры '1' зажигают сегменты b и c. Точно таким же образом можно получить изображения всех остальных десятичных или шестнадцатеричных цифр. Все комбинации таких изображений получили название семисегментного кода.
Составим таблицу истинности дешифратора, который позволит преобразовывать двоичный код в семисегментный. Пусть сегменты зажигаются нулевым потенциалом. Тогда таблица истинности семисегментного дешифратора примет вид
34) Мультиплексор (назначение, схема, описание работы)
Mультиплексор — устройство, имеющее несколько сигнальных входов, один или более управляющих входов и один выход. Мультиплексор позволяет передавать сигнал с одного из входов на выход; при этом выбор желаемого входа осуществляется подачей соответствующей комбинации управляющих сигналов.
Мультиплексоры могут использоваться в делителях частоты, триггерных устройствах, сдвигающих устройствах. Мультиплексоры могут использоваться для преобразования параллельного двоичного кода в последовательный. Для такого преобразования достаточно подать на информационные входы мультиплексора параллельный двоичный код, а сигналы на адресные входы подавать в такой последовательности, чтобы к выходу поочередно подключались входы, начиная с первого и заканчивая последним

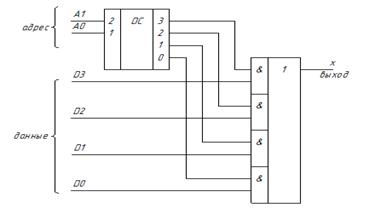

Входные логические сигналы Xi поступают на входы коммутатора и через коммутатор передаются на выход Y. На вход управляющей схемы подаются адресные сигналы Ak (от англ. Address). Мультиплексор также может иметь дополнительный управляющий вход E (от англ. Enable), который разрешает или запрещает прохождение входного сигнала на выход Y.
Схематически мультиплексор можно изобразить в виде коммутатора, обеспечивающего подключение одного из нескольких входов (их называют информационными) к одному выходу устройства. Коммутатор обслуживает управляющая схема, в которой имеются адресные входы и, как правило, разрешающие (стробирующие).
Сигналы на адресных входах определяют, какой конкретно информационный канал подключен к выходу. Если между числом информационных выходов n и числом адресных входов m действует соотношение n=2^m , то такой мультиплексор называют полным. Если n<2^m, то мультиплексор называют неполным.
Разрешающие входы используют для расширения функциональных возможностей мультиплексора. Они используются для наращивания разрядности мультиплексора, синхронизации его работы с работой других узлов. Сигналы на разрешающих входах могут разрешать, а могут и запрещать подключение определенного входа к выходу, то есть могут блокировать действие всего устройства.
В качестве управляющей схемы обычно используется дешифратор. В цифровых мультиплексорах логические элементы коммутатора и дешифратора обычно объединяются.
