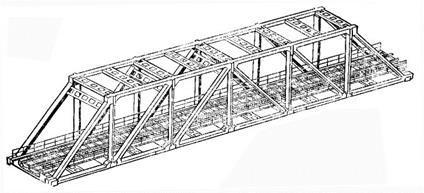

▲Рис.П.4.29. Балочно-неразрезной мост 2х36 со сквозными решетчатыми главными железобетонными фермами, построенный на железнодорожной магистрали в Японии

Дата: 2025-06-02; Просмотры: 17

Оценка:

0.00 из 5.00 — оценок

Скачиваний: 0

Скачать

В России кроме приведенных в приложении 5 типовых преднапряженных пролетных строений комбинированной схемы (арка с затяжкой) полной длиной - 44,80; 55,80 и 67,00 м разработаны типовые сборные арочные пролетные строения с напрягаемой при монтаже арматурой полными длинами 46,60; 56,06 и 67,06 м, а также разрабатываются и осуществляются отдельные проекты мостов с комбинированными преднапряженными (безраспорными арочными) пролетными строениями до 127 м и железобетонными решетчатыми главными фермами длиной до 63 м, рис.П.4.30.

◄Рис.П.4.30. Пролетное строение из предварительно напряженного железобетона: (расчетный пролет 55 м; две главные сквозные решетчатые фермы, езда понизу на балласте)

Во Франции применение в железнодорожных мостах стальных конструкций вместо преднапряженных железобетонных считается целесообразным лишь в висячих мостах с пролетами более 400 м.

В Австрии на железной дороге Тауэрн в районе Линдиш построен арочный железобетонный мост, имеющий пролет 154 м, расположенный на высоте 160 м от поверхности земли.

В Италии железнодорожный железобетонный мост через долину р.Пальи протяженностью 5375 м состоит из 205 балочных разрезных пролетных строений по 25 м и 5 арочных с пролетами по 50 м.

В Испании в 1975 г. был построен железобетонный мост у г.Героны длиной более 2000 м с пролетами по 20 м.

В Португалии из сборного преднапряженного железобетона построены на железной дороге: виадук у Мелидиш длиной 450 м, виадук через долину р.Саду длиной около 2000 м, мост у Каскалейра длиной 550 м и мост через р.Маратека длиной 840 м.

В Турции через р.Мурат построен балочно-разрезной железобетонный мост под совмещенную езду в одном уровне длиной 336 м по схеме 6х44+2х36 м.

В Бразилии на большом мосту под совмещенную езду через р.Сан-Франсиску применено одно из самых длинных железобетонных неразрезных пролетных строений (34,6+11х44,8+34,0 = 561,4 м).

Железобетон применяется также в проектах особо крупных сооружений. Например, для моста через пролив Большой Бельт в Дании подходы к судоходным пролетам на длине более 10 км запроектированы из железобетонных коробчатых пролетных строений длиной по 40 м, объединенных в 6-пролетные неразрезные балки.

Существует проект железобетонного моста через Берингов пролив (шириной около 80 км и глубиной около 55 м) с 220 пролетами по 360 м.Мост предназначен для железной и автомобильной дорог и шести линий нефтепровода, рис.П.4.31.

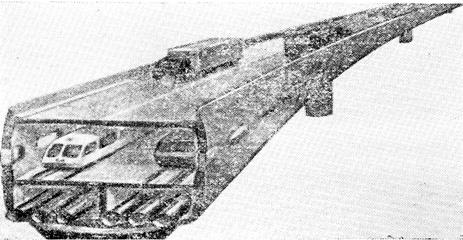

▲Рис.П.4.31. Проект железобетонного моста через Берингов пролив

По одному из вариантов железобетонного моста через пролив Босфор главный пролет моста равен 600 м, рис.П.4.32.

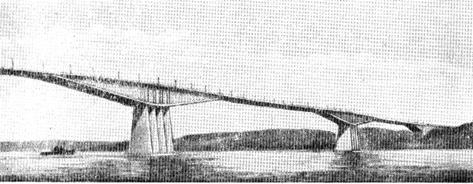

▲Рис.П.4.32. Проект железобетонного моста через пролив Босфор

Таким образом, в приложении 4 сделан обоснованный выбор для целей курсового проектирования статических систем проектируемых мостов: балочно-разрезной и комбинированной ( безраспорная арка с затяжкой) и типов пролетных строений: в первую очередь, рекомендуются для применения – преднапряженные железобетонные ребристые балки, прил.6 или сборные преднапряженные железобетонные арки с затяжками, прил.7.

Приложение 5.

Балочные пролетные строения железнодорожных мостов из обычного железобетона с нормальной строительной высотой

Статическая схема, внешний вид моста и пролетных строений	Поперечное сечение пролетного строения и конструкция мостового полотна	Полная длина lп, м	Строительная высота в пролете с, м
Статическая схема – балочная разрезная   Общий вид четырехпролетного балочного моста Плитное одноблочное пролетное строение   Ребристое одноблочное (монолитное, старой проектировки) пролетное строение	Плитное одноблочное с ездой поверху на балласте	2,95	0,80
	Плитное двухблочное с ездой поверху на балласте	4,00	0,85
		5,00	0,90
		6,00	0,95
	Плитное двухблочное пустотное с ездой поверху на балласте	7,30	1,05
	Ребристое двухблочное с ездой поверху на балласте	9,30	1,40
		11,50	1,55
		13,50	1,70
		16,50	1,90
