По статической системе мосты подразделяют на балочные (разрезные, неразрезные и консольные), арочные, рамные, висячие, вантовые и комбинированные.
Основными несущими нагрузку частями пролетных строений балочных мостов являются балки или балочные фермы, работающие преимущественно на изгиб. В отличие от сплошных балок (см. рис.П.3.19, П.3.25 а) балочные фермы имеют решетчатую конструкцию, состоящую из соединенных между собой стержней (см. рис.П.3.4). Давление от балок и балочных ферм на опоры при вертикальной нагрузке направлено вертикально. Опорные реакции V направлены вертикально вверх, рис.П.4.1.

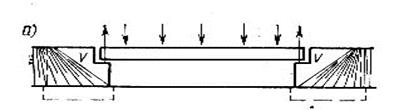

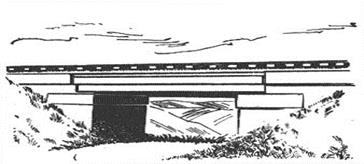

▲Рис.П.4.1. Балочный однопролетный мост:
а - статическая схема; б - малый мост на железной дороге

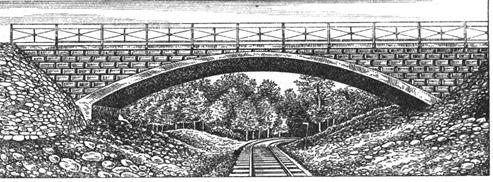

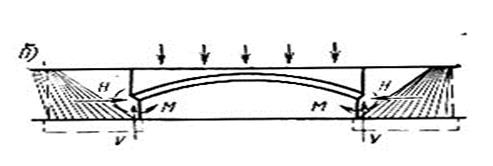

В арочных мостах основными несущими нагрузку частями пролетных строений являются арки, своды или арочные фермы. Аркой называют криволинейный брус плавного очертания, работающий преимущественно на сжатие и на изгиб. Свод ы отличаются от арок лишь развитием в ширину, достаточным для обеспечения самостоятельной поперечной устойчивости. Арочные фермы имеют решетчатую конструкцию, под нагрузкой они также работают на сжатие и на изгиб. В опорах арок и арочных ферм от вертикальной нагрузки может возникать не только вертикальная V, но и горизонтальная реакция H (распор), а также опорный изгибающий момент М, рис.П.4.2.

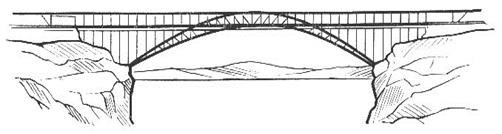

В этом заключается принципиальное отличие арочной системы от балочно-разрезной. Если не закрепить концы арки от сдвига, то под действием вертикальной нагрузки гибкая арка будет разгибаться с неизбежной раздвижкой концов в стороны. Чтобы этого не произошло, опоры должны противодействовать такому распору и вертикальному давлению арки не только вертикальными реактивными силами V, но и горизонтальными, направленными внутрь пролета H. Из-за необходимости противодействия распору быки и особенно устои в арочных мостах более мощные, чем в балочных; исключением являются однопролетные арочные мосты, упертые по концам в высокие скалистые берега, рис.П.4.2 в.
Горизонтальную силу в арочных мостах, т.е. распор H, можно погасить не только опорами, но и затяжкой, стягивающей оба конца арки вместе, см. П.4.3 и далее рис.П.4.17 д и П.4.21 а. В таком виде – комбинированная арочная система (арка с затяжкой) по воздействию на опоры и на их основание уже не отличается от балочно-разрезной системы. Благодаря затяжке арка становится внешне (относительно опор и основания) безраспорной.
