Работа частей и механизмов заряженного пистолета при включении предохранителя
Если выстрела производить не требуется, то, не спуская курка с боевого взвода, следует включить предохранитель, повернув его флажок вверх до отказа так, чтобы красный кружок закрылся флажком предохранителя.
При повороте флажка выступ предохранителя опускается и до начала подъема шептала встает на пути движения курка; ось предохранителя полочкой уступа поднимает шептало, вследствие чего шептало поворачивается и освобождает курок; курок под действием широкого пера боевой пружины поворачивается и наносит удар по выступу предохранителя; ребро предохранителя, поворачиваясь, заходит за левый выступ рамки и запирает затвор с рамкой. Зацеп предохранителя, опускаясь, входит в выем курка и запирает его так, что взвести курок невозможно.
Если в этом положении выключить предохранитель, то курок благодаря " отбою " автоматически становится на предохранительный взвод. В этом случае пистолет готов к немедленному открытию огня самовзводом. Безопасность обращения с пистолетом при случайных ударах обеспечивается автоматической постановкой курка на предохранительный взвод.
Если спуск курка производится не предохранителем, а вручную, т.е. нажатием на хвост спускового крючка указательным пальцем правой руки с придержанием за головку курка большим пальцем этой же руки, то курок после освобождения спускового крючка также автоматически (благодаря " отбою ") становится на предохранительный взвод.
Работа частей и механизмов пистолета при выстреле
Для производства выстрела необходимо выключить предохранитель, взвести курок и нажать пальцем руки на хвост спускового крючка.
При выключении предохранителя и взведении курка работа частей и механизмов пистолета происходит, как описано в ст. 35. ( Работа частей и механизмов пистолета при заряжании).
При нажатии пальцем на хвост спускового крючка спусковая тяга смещается вперед, а рычаг взвода, соединенный с задним концом спусковой тяги, поворачивается на задней цапфе спусковой тяги и поднимается до тех пор, пока не упрется своим вырезом в выступ шептала; затем рычаг взвода приподнимает шептало и расцепляет его с боевым взводом курка. Разобщающий выступ рычага взвода входит в выем затвора.
Курок освобождается от шептала и под действием широкого пера боевой пружины резко поворачивается на цапфах вперед и ударяет по ударнику.
Ударник энергично движется вперед и бойком разбивает капсюль патрона; происходит выстрел.
Давлением образовавшихся газов пуля выбрасывается из канала ствола; в то же время газы давят на стенки и дно гильзы. Гильза раздается и плотно прижимается к стенкам патронника. Давление газов на дно гильзы передается на затвор, вследствие чего он движется назад. Работа частей и механизмов пистолета после выстрела.
Затвор от давления пороховых газов на дно гильзы отходит назад вместе с гильзой. В начале движения назад (на длине 3,5 мм)
затвор своим выступом смещает разобщающий выступ рычага взвода вправо, расцепляя его тем самым с шепталом (происходит разобщение).
Освобожденное шептало под действием пружины прижимается к курку; когда курок повернется назад до отказа, носик шептала заскакивает за боевой взвод курка и удерживает его до следующего выстрела.
При дальнейшем движении затвора назад разобщающий выступ рычага взвода скользит по пазу затвора; гильза, удерживаемая выбрасывателем в чашечке затвора, ударяется об отражатель .и выбрасывается наружу через окно в стенке затвора.
Подаватель подает очередной патрон и ставит его перед досылателем затвора.
Затвор, дойдя до крайнего заднего положения, под действием возвратной пружины возвращается в переднее положение; затвор досылателем выталкивает из магазина очередной патрон и досылает его в патронник. Когда затвор дойдет до крайнего переднего положения и дошлет патрон в патронник, зацеп выбрасывателя заскакивает в кольцевую проточку гильзы.
Рычаг взвода упирается в шептало (сбоку), и разобщающий выступ, его находится против выема на затворе. Пистолет готов к очередному выстрелу.
Для производства следующего выстрела необходимо отпустить хвост спускового крючка и снова нажать на него.
При отпускании хвоста спускового крючка спусковая тяга с рычагом взвода под действием узкого пера боевой пружины отходит назад, одновременно рычаг взвода опускается' вниз и своим вырезом заходит под выступ шептала.
При нажатии на хвост спускового крючка рычаг взвода поднимает шептало и снова освобождает курок, от .шептала. Происходит следующий выстрел.
Если затвор не дойдет до крайнего переднего положения (помят патрон), то разобщающий выступ рычага взвода не войдет в выем на затворе, вследствие чего рычаг взвода не войдет в сцепление с шепталом и при очередном нажатии на спусковой крючок не повернет шептало и не произведет спуска курка. Этим исключается возможность выстрела, если патрон не полностью дослан в патронник. Работа частей и механизмов пистолета при стрельбе самовзводом.
Если стрельба ведется без предварительного взведения курка, то при нажиме на хвост спускового крючка курок взводится автоматически (рис. 46). При этом рычаг взвода, войдя в зацепление своим выступом самовзвода с зубом самовзвода курка, взводит курок. Курок, не становясь на боевой взвод (так как шептало в момент срыва оказывается приподнятым в верхнее положение выступом рычага взвода), срывается с выступа самовзвода рычага взвода и ударяет по ударнику; происходит выстрел.
|

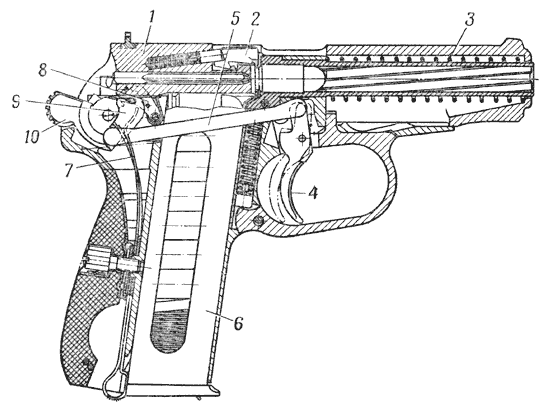

| Рис. 46. Положение частей и механизмов пистолета перед выстрелом самовзводом: |
| 1 - затвор; 2 - выбрасыватель; 3 - возвратная пружина; 4 - спусковой крючок; 5 - спусковая тяга; 6 - магазин; 7 - боевая пружина; 8 - шептало с пружиной; 9 - рычаг взвода; 10 - курок |
Работа частей и механизмов пистолета по израсходовании патронов из магазина
По израсходовании всех патронов из магазина подаватель магазина своим зубом поднимает передний конец затворной задержки вверх. Затвор, упираясь своим зубом в выступ затворной задержки, останавливается в заднем положении.
Курок поставлен на боевой взвод.
Пружина подавателя имеет наименьшее сжатие. Затвор остается в заднем положении также и после извлечения магазина из основания рукоятки пистолета, удерживаясь на затворной задержке.
Затвор освобождается от затворной задержки (при извлеченном или вставленном магазине) путем нажатия пальцем руки на кнопку затворной задержки.
