Электрод пен жердің ара қашықтығы ,

Климаттық зона – IV,

В – болат бұрыш

Г – жолақ .

бір тік электродтың есептік кедергісі:

(66)

мұндағы .

жерлендіру құрылғыларының шекті кедергісі :

(67)

жердегі қысқа тұйықталу есептік тогы:

(68)

мұндағы = 35 кВ желінің номинал сызықтық кернеуі .

ПУЭ бойынша қабылдаймын :4 Ом.

болғандықтан,

(69)

Тік электродтың санын есептеу

Экрандаусыз :

(70)

Экрандалумен:
(71)

Қабылдаймын: 24 дана электрод.

Жоба бойынша жерлендіру құрылғыларын орналастыру

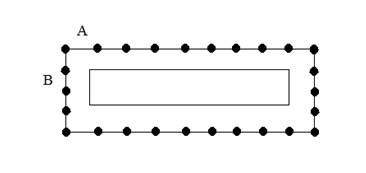

7 – сурет – Жерлендіру құрылғыларының орналасуы

жол ұзындығы:

(72)

м.

(73)

мұндағы .

(74)

мұндағы .

Тік және көлденең электродтардың нақты кедергісі:

(75)

мұндағы тік жерлендірулердің арасындағы қашықтық; тік жерлендірулердің ұзындығы.

Электродтар саны .

18 – кесте – Электродтардың қолдану коэффиценттерінің мәндері

n	тік	көлденең
30 дана	0,43	0,24

көлденең электродтардың кедергісі:

(76)

мұндағы мезгіл коэффиценті ; көлденең жерлендіру өлшемі .

тік электродтардың кедергісі:

(77)

ЖҚ – ның нақты кедергісі:

(78)

шарты орындалды,сондықтан 24 дана электродтарды қабылдаймын.

9 Қосалқы станциядағы трансформатордың релелік қорғаныс есебі

ТДТН – 40000/220/35/10,

Төмен кернеудегі максимал қысқа түйықталу ,

Төмен кернеудегі минимал қысқа түйықталу ,

Қысқа тұйықталу керенуі ,

Жоғары кернеудегі максимал қысқа түйықталу ,

Жоғары кернеудегі минимал қысқа түйықталу .

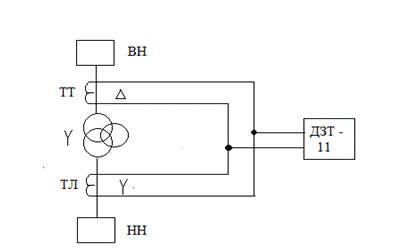

8 – сурет- ДЗТ-11 типті релесінің қағидалы қосылу схемасы

19 – кесте - Күштік трансформатордың дифференциалдау қорғанысын ДЗТ – 11 реле арқылы есептеу

	Аталуы	Есептік мәні
	Аталуы	220 (230) кВ	35 (37) кВ	10 (11) кВ
1	Күштік трансформа - тордың ном. тогы, А
2	Ток трансформаторы- ның трансформациялау коэффиценті,	ТФЗМ 220В – III У1	ТПОЛ – 35– У3	ТШЛ – 10 – УЗ
3	Ток трансформаторы- ның жалғану схемасы,		Υ	Υ
4	Қорғаныс шығынындағы екінші реттік токтары
			Нег ізгі
