Подрессоренные части опираются на подвеску (кузов, рама и закрепленные на них механизмы). Неподрессоренные опираются на дорогу (мосты, колеса, тормозные механизмы).
Направляющее устройство подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.
Гасящее устройство (амортизатор) уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превращает механическую энергию колебаний в тепловую с последующим ее рассеиванием в окружающую среду.
|
|

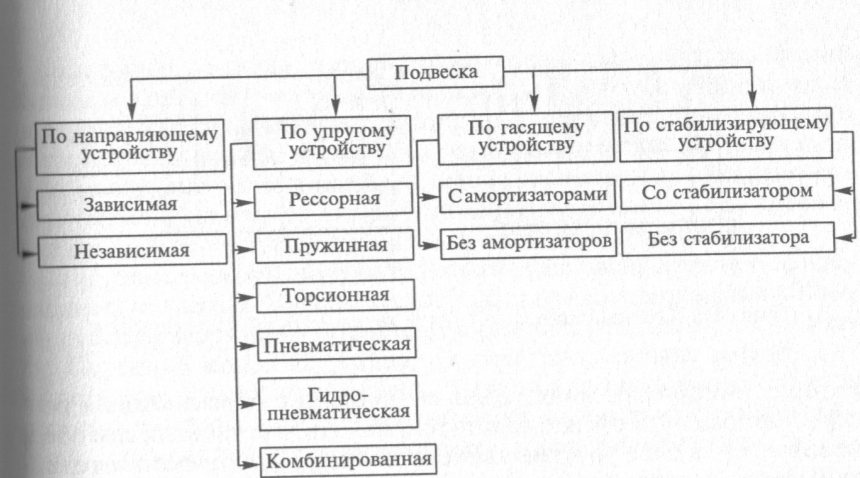

Рис. 6.2. Типы подвесок
При движении по неровностям дороги колесо перемещается в вертикальной плоскости вокруг точек О\ и О2. Упругое устройство 2 подвески деформируется, а кузов и колеса совершают колебания, которые гасит амортизатор. Корпус амортизатора 3, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля. В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении. При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля. Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор 4 поперечной устойчивости.
15. Сцепление и его привод: назначение, схемы, устройство, работа.
На рис. 4.15, а представлено сцепление грузовых автомобилей КамАЗ. Сцепление — двухдисковое, фрикционное, сухое, с периферийными пружинами и гидравлическим приводом.
Ведущими в сцеплении являются маховик 1, средний ведущий диск 12, нажимной диск 11 и кожух 10, а ведомыми — диски 3 с гасителями 2 крутильных колебаний. Усилие, сжимающее ведущие и ведомые диски, создается пружинами 9. Крутящий момент от двигателя передается нажимному и среднему ведущему дискам через выступы, выполненные на их наружных поверхностях, входящие в четыре продольных паза на маховике. Пазы на маховике позволяют перемещаться выступам, а следовательно, и дискам 11 и 12 относительно маховика при включении и выключении сцепления.
На среднем ведущем диске 12 установлен рычажный механизм 4, пружина которого при выключении сцепления поворачивает равноплечий рычаг 13. Рычаг, упираясь своими концами в нажимной диск / / и маховик 1, устанавливает средний ведущий диск 12 на одинаковом расстоянии от маховика и нажимного диска. Рычаги 5 выключения сцепления соединены с упорным кольцом 8, в которое при выключении сцепления упирается выжимной подшипник 6 муфты 7 выключения, перемещающейся по направляющей втулке.
Привод сцепления — гидравлический с пневматическим усилителем. Привод включает в себя (рис. 4.15, 6) педаль 14, главный цилиндр 15, рабочий цилиндр 23, пневматический усилитель 19, следящее устройство 20, вилку и муфту выключения с подшипником, трубопроводы 18 и шланги для подачи рабочей жидкости от главного цилиндра к рабочему, воздухопровод 21 для подачи воздуха в пневматический усилитель.
При выключении сцепления усилие от педали 14 через рычаг 16 и шток 17 передается поршню главного цилиндра 15, из которого рабочая жидкость под давлением по трубопроводам 18 одновременно поступает в рабочий цилиндр 23 и в корпус следящего устройства 20. Следящее устройство обеспечивает поступление сжатого воздуха в пневматическом усилителе 19 из воздухопровода 21.
Установка пневматического усилителя в гидравлическом приводе позволяет значительно облегчить управление сцеплением.

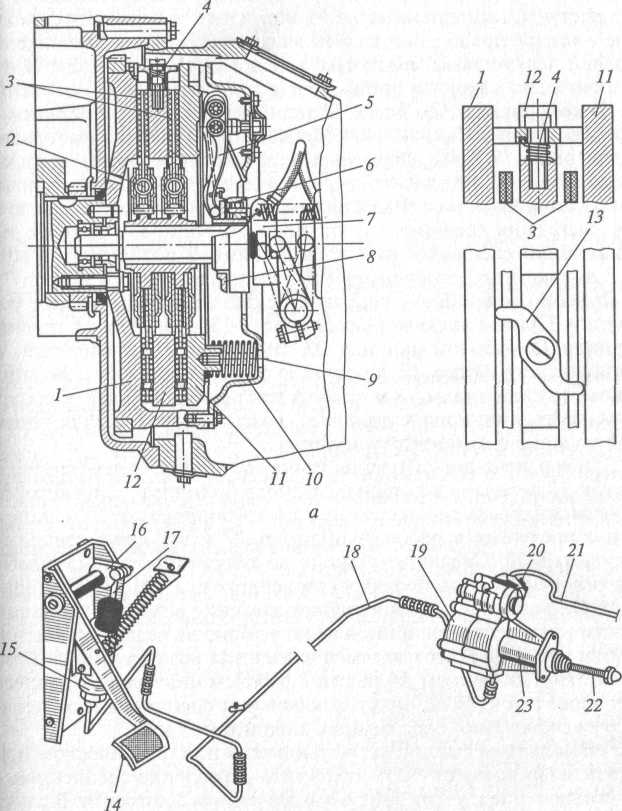

|Рис. 4.15. Сцепление (а) и привод (б) сцепления грузовых автомобилей
КамАЗ:
U — маховик; 2 — гаситель крутильных колебаний; 3 — ведомые диски; 4 — 'рычажный механизм; 5 — рычаг выключения сцепления; 6 — подшипник; 7 — муфта; I? — упорное кольцо; 9 — пружина; 10 — кожух; 11 — нажимной диск; 12 — средний ведущий диск; 13 — равноплечий рычаг; 14 — педаль; 15, 23 — главный и рабочий цилиндры; 16 — рычаг привода; 17, 22 — штоки; 18 — трубопровод; 19 — пневматический усилитель; 20 — следящее устройство; 21 —воздухопровод
16. Система питания Common Reil : назначение, характеристика, схемы, общее устройство, работа.
Система впрыска Common Rail является современной системой впрыска топлива дизельных двигателей. Работа системы Common Rail основана на подаче топлива к форсункам от общего аккумулятора высокого давления – топливной рампы (Common Rail в переводе общая рампа). Система впрыска разработана специалистами фирмы Bosch.
Применение данной системы позволяет достигнуть снижения расхода топлива, токсичности отработавших газов, уровня шума дизеля. Главным преимуществом системы Common Rail является широкий диапазон регулирования давления топлива и момента начала впрыска, которые достигнуты за счет разделения процессов создания давления и впрыска.
Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания. Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.
Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. Современные топливные насосы высокого давления плунжерного типа.
Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.
Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.
Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.
Форсунка важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки.
Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.
Управление работой системой впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя.
Система управления дизелем включает датчики оборотов двигателя, Холла, положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и другие.
Основными исполнительными механизмами системы впрыска Common Rail являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.
